Profilová obdélníková trubka - rozměry a vlastnosti

Profilované obdélníkové trubky jsou speciální druhy trubkové oceli. Jedinečnost tohoto výrobku spočívá především v neštandardním tvaru průřezu. V tomto článku se blíže věnujeme vlastnostem těchto výrobků, jejich stávajícím rozměrům a rozsahu.

Vlastnosti profilových trubek

Neobvyklý tvar průřezu tohoto výrobku je primárně kvůli jeho účelu. Pravoúhlé a čtvercové trubky se nepoužívají v potrubí, ale používají se v kovových konstrukcích rámů. Faktem je, že dutá trubka má stejnou sílu jako kovová tyč a váží o 30-40% méně.

Použití tohoto materiálu vám tak umožňuje snížit hmotnost kovových konstrukcí a jejich náklady, zatímco jejich síla a náklady zůstanou nezměněny. Je však třeba poznamenat, že tyto vlastnosti produktu mají pouze tehdy, jsou-li vyrobeny podle GOST 8645-68.

Jinými slovy, tvarované trubky mají vysokou pevnost pouze v určitých rozměrech. Dokonce i malá odchylka od norem může ovlivnit celkovou pevnost ocelových konstrukcí nebo zvýšit jejich hmotnost.

Kromě toho konstrukční výpočty nosníků ocelových konstrukcí pro tuhost jsou obvykle založeny na standardních rozměrech, jejichž hodnoty jsou uvedeny v tabulkách odpovídajících státních norem. Proto pokud velikost profilů nesplňuje standardy, výpočty se ukáží jako nesprávné.

Na jaké velikosti záleží

Pod rozměrem je třeba rozumět:

• Výška stěn produktu;
• Šířka;
• Tloušťka;
• Poloměr zaoblení.

Všechny tyto parametry obvykle závisí na způsobu výroby výrobků.

V průmyslu v současné době existují tři technologické procesy výroby těchto výrobků:

• Technologie deformace za studena standardní trubky;
• Technologie deformace za tepla;
• Profilování a následné svařování trubkových spojů.

Vlastnosti těchto technologických procesů ovlivňují:

• Způsob vyrovnání (kalibrace) profilové části výrobků;
• Tloušťka stěny;
• Poloměr zaoblení atd.

Dále zvažte podrobnosti vlastností výrobků z různých výrobních technologií.

Rozsah

Rozsah profilovaných trubek je velmi rozsáhlý.

Nejčastěji se používají:

• Ve výstavbě - při výstavbě různých pavilonů, přístřešků, stánků apod.
• Při výrobě nábytku - regálů, regálů, školního nábytku atd.
• Automobilový průmysl - ve výrobě přívěsů a rámů atd.
• Zemědělství - pro skleníkové konstrukce potrubí a dalších určitých konstrukcí.

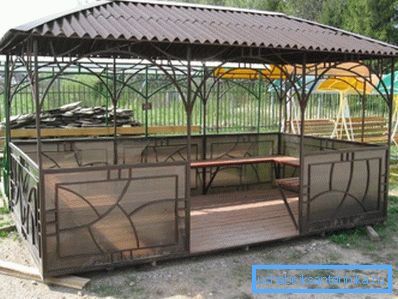

Samozřejmě, že tento materiál může být užitečný v domácnosti, z něhož můžete vyrábět altány, ploty, zahradní nábytek, schody a mnoho dalšího.

Zásluhy

Mezi výhody tohoto materiálu patří následující body:

• Síla;
• Nízká hmotnost;
• Cenově dostupná cena díky materiálu dutiny;
• Velký sortiment - díky tomu můžete vyzvednout produkt nejvhodnější velikosti.
• Plasticity - v případě potřeby může být výrobek ohýbán například obloukem.
• Snadná instalace díky nízké hmotnosti. Pokyny k montáži spočívají v obvyklém svařování dílů.

Tip! Kovové konstrukce je možné montovat nejen svařováním, ale také šrouby. Taková směs se obvykle používá pro prefabrikované regály, lešení, veškeré komerční vybavení atd.

Typy tvarových trubek

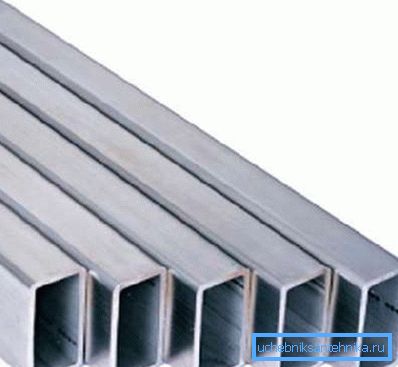

Svařované za tepla

Výroba válcovaných za tepla těchto výrobků je následující:

• Surovina ve formě rukávu nebo skla se zahřívá, aby se zvýšila plasticita.
• Potom se polotovar válí formovacími válci, čímž se vytvoří trubka s kruhovým průřezem.
• Dále je polotovar zaslán do formovacího lisu, kde se přeměňuje na čtvercový, oválný nebo obdélníkový výrobek.
• Dalším krokem je ochlazení polotovaru a válcování na rozměrových válcích.
• Když je produkt hotový, zahřeje se na teplotu tvorby zrna a postupně se ochladí v přírodních podmínkách. Tato operace umožňuje odstranit napětí v krystalové mřížce.

Výsledkem je produkt, který splňuje státní normy, podle kterých velikost stěny trubky nesmí být menší než 60 mm. Tedy pokud má úsek pravoúhlý tvar, nemůže být výška obdélníku menší než zadaná hodnota.

Rozsah obdélníkového profilového potrubí podle GOST 8639 - 82 (na čtvercové profily) obsahuje přibližně dvacet velikostí. Stejná velikost je stanovena normou GOST 8645-68. Navíc rozměry průřezu se pohybují od 60x60 mm do 230x100 mm. Je pravda, že výroba za tepla válcované čtvercové trubky umožňuje hranici 180x180 mm.

U ostatních rozměrů mohou mít profilové obdélníkové trubky podle GOST 8639-82:

Studené válcované

Výrobní technologie profilovaných trubek válcovaných za studena se skládá z následujících kroků:

• První je příprava - přistání kulatého otvoru v pračce.
• Potom se obrobek válcuje, čímž vzniknou kulaté trubky.
• Poté je výrobek navíjen v lisu a válcovací stolici.
• Tak jako v předchozím případě se provádí kalibrace a ohřev (temperování) hotového výrobku.

Tato technologie umožňuje získání menších rozměrů obdélníkové profilové trubky a jejích tenčích stěn. Podle GOST je minimální výška průřezu průřezu 10 mm. Maximální velikost průřezu je omezena na 120 x 120 mm.

Tato norma obsahuje 17 standardních velikostí definovaných státní specifikací 8639-82 a také 16 standardních velikostí definovaných státní specifikací 8645-68. Obecně lze říci, že volba výrobků tohoto typu je oprávněná, pokud potřebujete bezešvé trubky s tenkými stěnami.

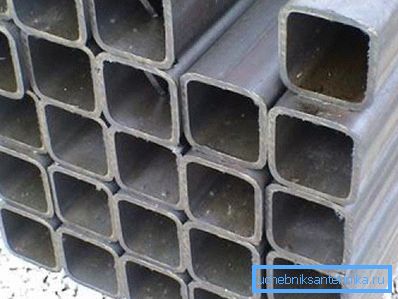

Svařená

Výrobní proces svařovaných pravoúhlých profilů je následující:

• Za prvé se vytvářejí rozměrové polotovary, které jsou odříznuty od nerozměrového ocelového plechu.
• Další je tvarování obrobku ve tvaru potrubního úseku.
• Dalším krokem je svařování švu metodou indukčního tavení a svařování nebo v prostředí inertního plynu.
• Konečnou fází výroby je kalibrace polotovaru metodou deformace za studena na válcích.

Síla těchto výrobků se prakticky neliší od těch, které jsou bezešvé, protože svařovací švů snižuje tuhost o pouhých 5-10 procent. Ale tato technologie, na rozdíl od všech výše uvedených, umožňuje provádět trubky o tloušťce stěny od 1 mm do 5 mm. Podle GOST 30245 2003 je minimální rozměr průřezu 40x40 mm a maximální velikost je 300x300 mm.

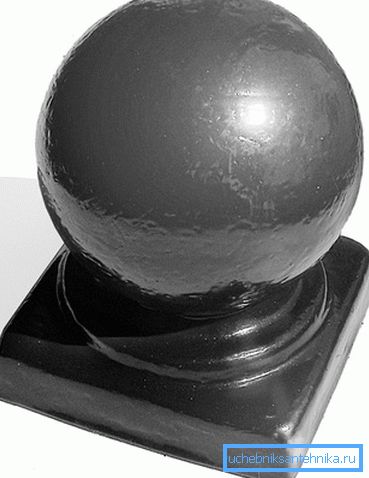

Tip! Při montáži konstrukcí z tvarových trubek, například dekorativních prvků, můžete použít všechny druhy armatur - špičky a další prvky.

Zde jsou možná všechny hlavní rysy daného materiálu.

Závěr

Profilové trubky mají řadu výhod, z nichž hlavní je dobrá pevnost. Vzhledem k výše uvedeným vlastnostem těchto výrobků a široké škále výrobků je jejich oblast použití velmi rozsáhlá.

Jediné výrobky musí splňovat určité státní normy, pouze v tomto případě mají vysoké pevnostní vlastnosti. Z videa v tomto článku můžete získat další informace k tomuto tématu.
