Připojení vodovodních potrubí: metody pro různé materiály

Jak připojit vodní potrubí vlastním rukama? V tomto článku budeme analyzovat řešení nejoblíbenějších materiálů, věnovat pozornost jejich klíčovým problémům, silným a slabým stránkám.

Takže začneme.

Seznam materiálů

Za prvé, nezapomeňte, jaké typy trubek se používají při výstavbě vodovodních sítí.

• Černá ocel V poslední době ztratila svou dřívější popularitu kvůli proliferaci polymerních materiálů, ale stále se nevzdává své polohy díky své vysoké mechanické síle.

Mělo by být vyjasněno: v centralizovaných vodovodních sítích je jmenovitý tlak 3-6 kgf / cm2. V některých případech (náhlé otevření ventilů nebo jejich porucha při zkouškách topné jednotky pro hustotu) je však možný krátkodobý přebytek této hodnoty - až 12 - 20 kgf / cm2.

• Potrubí z pozinkovaného ocelového plechu. Výhodně se srovnává s černými oceli s odolností proti korozi.
• Vlnitá nerezová ocel.
• Měď.

• Kovový plast je třívrstvá konstrukce zesítěného polyetylénu a hliníku, která zajišťuje mechanickou pevnost.
• Polypropylen (bez výztuže, vyztužený vlákny, vyztužený hliníkovou fólií).
• Polyetylén používaný výhradně na zásobování studenou vodou kvůli omezené tepelné odolnosti.

Jak připojit vodovodní potrubí v každém případě?

Černá ocel

Svařování

Hlavním způsobem spojování ocelových trubek je svařování, elektrický oblouk nebo plyn.

• Obloukové svařování - jedná se o spojení elektrodového materiálu roztaveného elektrickým obloukem s izolací švu taveninou strusky - pláštěm elektrody. Velké proudy (200 a více nebo více) jsou zajištěny svařovacím transformátorem.
• Plynové svařování zahrnuje použití hořáku pro doplňování okrajů svařovacího plamene, ke kterému je přiváděna směs kyslíku a acetylenu. Svařovaným materiálem je svařovací drát roztavený ve stejném plameni.

Závity

Závitové připojení, na rozdíl od svařovaných, zajišťuje možnost demontáže. Vlákna na okrajích trubek jsou řezána ručně, na šroubový řezací soustruh nebo jednoduše svařena.

Pro těsnicí závity lze použít:

• Tape FUM. Je poněkud nepohodlné v tom, že dává únik s minimálním obráceným průběhem nitě.

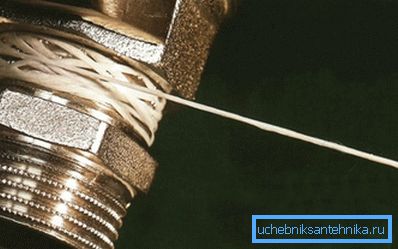

• Závitové těsnění pro připojení vodovodů nemá tuto nevýhodu; Nicméně cena 150-200 rublů za 30 metrů nití nebude potěšit každého.

• Hygienický lněk je levný, ale není příliš odolný: hýbe se studenou vodou a horko hoří.

Mimochodem: impregnace barvou, lněným olejem nebo silikonovým tmelem eliminuje tento problém, což způsobuje, že navíjecí pás je extrémně odolný.

Klíče bez klíče

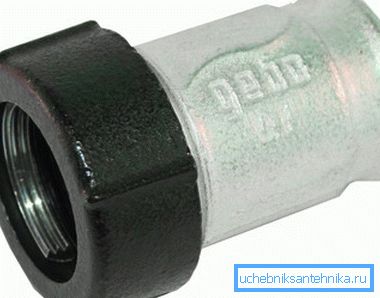

Trubka z ocelových trubek je nekomplikovaná konstrukce s maticí, distančním kroužkem a pryžovým nebo silikonovým kroužkem. Při utahování matice se trubka pevně přitlačí pomocí těsnicího kroužku.

Náklady na rychlé utažení kování začínají od zhruba 150 rublů; jeho instalace vyžaduje důkladné čištění povrchu potrubí před korozí a nátěrem.

Galvanizované

Metody jeho připojení jsou stejné jako u černé oceli, mínus svařování. Ohřev elektrickým obloukem nebo hořákem vede k vyhoření zinkového povlaku ak urychlené korozi potrubí v místě svařování, čímž se znemožní galvanizace jeho hlavní výhody - odolnosti proti korozi.

Vlnitá nerezová ocel

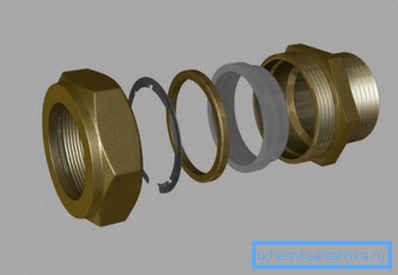

V tomto případě se pro připojení prvků potrubí používají kompresní armatury se silikonovými těsnicími kroužky. Díky zvlnění je spojovací kování extrémně odolný: je téměř nemožné vytáhnout trubku z armatury bez uvolnění matice uzávěru.

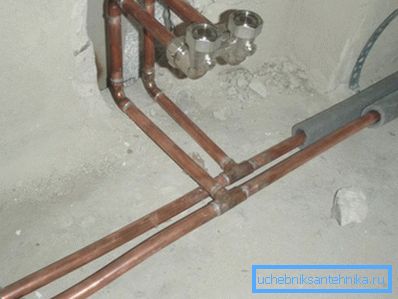

Měď

Měděné potrubí je připojeno dvěma způsoby.

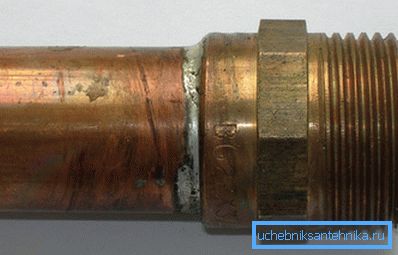

Pájení

1. Konec jednoho z prvků, které mají být spojeny, je rozvrácený.
2. Zvonek a konec druhé části jsou vyčištěny z oxidů.
3. Po zahřátí plamene hořáku se do zásuvky zavede lišta pájky. Díky kapilárnímu efektu rychle vyplňuje dutinu mezi připojenými prvky.

Kompresní armatura

Spolu se spájkováním lze použít dva typy kompresních armatur pro montáž měděných klempířů.

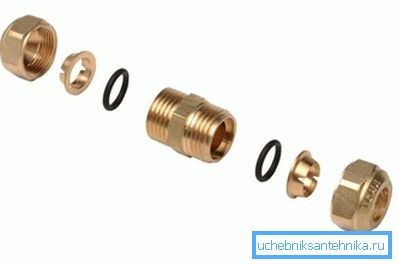

1. U trubek bez opotřebení je použita analogová sestava rychlého utažení pro ocelové trubky. Těsnění je opatřeno gumovým kroužkem.

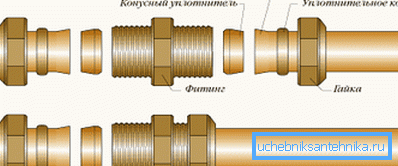

1. Měkká žíhaná měď se rozfouká a sevře maticí na opěrném kroužku kuželové části.

Kovový plast

Kovové a plastové vodovodní potrubí a konektory pro ně lze namontovat dvěma způsoby.

Kompresní armatury

Kalibrovaná trubka se zkosením pevně zapadá na montážní kování přes dvojici těsnicích pryžových kroužků. Poté jsou k montáži postupně přiváděny dělený kroužek a matice s kuželovou vnitřní částí. Utahováním závitu se matice s děleným kroužkem stlačí potrubí na armatuře.

Tento typ připojení je považován za méně spolehlivý, protože po několika cyklech vytápění a chlazení často netěsní.

V praxi je příčina závad vždy stejná - hrubé porušení technologie instalace.

• Pro řezání místo nůžky se používá běžná kovová pila.
• Na konci potrubí není odstraněna vnitřní zkosení.
• Trubka není kalibrována a udržuje oválný průřez získaný při navíjení do pozice.

Výsledkem je, že během montáže jsou kroužkové těsnění vytaženy z pouzder a jsou přemístěny na odolné těsnění z fluoroplastu armatury. Těsnost je zajištěna svorkou k montáži pružného polyethylenu, který je po několika cyklech ohřevu a chlazení částečně vytlačen z místa s největší kompresí. V důsledku toho je zapotřebí několik spojovacích svorek, dokud není hliníkové jádro přitlačeno k armatuře.

Lisovací armatury

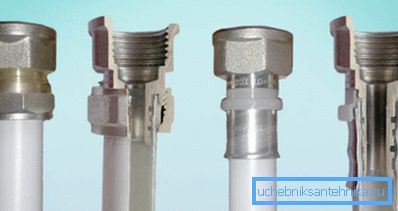

Veškerý rozdíl od předchozího schématu spočívá v tom, že se potrubí nalepí na armaturu pomocí nerezové objímky pomocí speciálních kleští.

Lisované směsi prakticky neteče, protože:

• Drážky pod O-kroužky jsou hlubší; v důsledku toho jsou při sestavování mnohem těžší vytahovat.
• Použití drahých (asi 5 000 rublů) klíšťat má instalátor nešetří na jiných nástrojích. Konkrétně, potrubí není řezané pilou, ale s pokosovým nožem; odborníci také nezanedbávají zkosení a kalibraci trubek.

Polypropylen

U polypropylenových klempířů se také používají dva způsoby připojení.

Svařování

Jak připojit plastové vodovodní trubky pomocí nízkoteplotního svařování?

Zde je seznam potřebných nástrojů.

Vlastně technologie je následující:

1. Páječka je vybavena tryskou odpovídající velikosti a je ohřátá na provozní teplotu.
2. Potrubí je řezané na míru pomocí koberce.
3. Vnější zkosení je z trubky odstraněno kalibrátorem.
4. Hliníková fólie (v případě zpevněného potrubí) je odstraněna z pole svařování. Může to způsobit stratifikaci materiálu a odtlakování kloubu.
5. Trubka a armatura jsou na několik sekund kombinována s tryskou a po přetavení jsou spojeny plynulým vratným pohybem. Po krátké expozici je vyztužený plast téměř stejně dobrý jako monolitický úsek potrubí.

Tlakové armatury

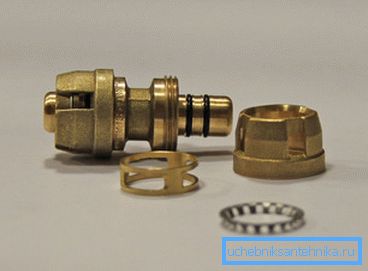

Mohou být použity pro připojení plastových vodovodů bez svařování. Push-fit je nekomplikovaná konstrukce s těsněním O-kroužkem a nerezovým pojistným kroužkem s výstupky, které brání pohybu trubek směrem vzad; konečné upevnění je zajištěno uzavírací maticí s kuželovitým vnitřním povrchem.

Jak připojit plastové vodovodní potrubí pomocí nátrubku?

1. Trubka je silně vložena do armatury pomocí uvolněné matice.
2. Matice se utahuje rukou, dokud se nezastaví.

Užitečné: v prodeji, i když zřídka, najdete tlačné kování pro kovový plast.

Polyethylen

A zde jsou známé dva způsoby připojení.

Svařování

Jak připojit polyetylénové vodovodní potrubí svařováním?

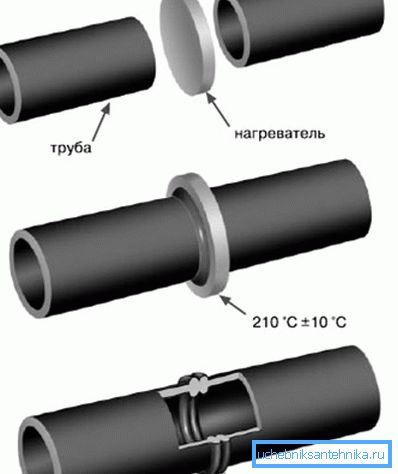

1. Sousední prvky jsou tvářeny, vystředěny a přitlačeny před zrcadlem páječky před přetočením.
2. Potom se konce stlačí proti sobě a stárnou, dokud se polyethylen nerozpaluje.
3. Ostružina (která vyčnívá mimo trubkovou část švu) je oříznuta.

Koncové svařování se používá při připojení trubek o tloušťce stěny 4 mm nebo více. S velkým průměrem vyžaduje použití mechanických nebo hydraulických zařízení.

Kompresní armatury

Při připojení trubek malých rozměrů se používají plastové kování s gumovými nebo plastovými těsněními.

Jak připojit plastové trubky k instalaci sami s jejich pomocí?

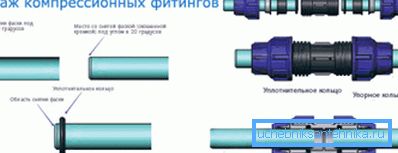

1. Na potrubí jsou postupně přiváděny matice, dva dorazové kroužky a prstencové těsnění.
2. Pak se na konec zasune kování.
3. Těsnění se přemístí tak, aby vstoupilo do mezery mezi armaturou a trubkou, poté je přitisknuto na dorazové kroužky a upnuto maticí. Nástroj neplatí, matice se zkroutí ručně.

Závěr

Doufáme, že naše vyjádření pomůže čtenáři při výběru nejlepších řešení pro své vlastní projekty. Další podrobnosti o způsobech připojení potrubí umožní video v tomto článku.

Úspěchy!
