Připojení potrubí kov-plast: 3 způsoby, jak vytvořit

Ve většině případů se používají různé trubky z polymeru pro uspořádání systémů zásobování vodou a vytápění. V závislosti na druhu plastu se k jejich připojení používá kování z jedné nebo druhé konstrukce. Podívejme se podrobněji na to, jak vytvořit propojení kovových plastových trubek s vlastními rukama.

Výhody vodovodních systémů

Ne tak dávno byly všechny instalační systémy vyrobeny z kovových trubek.

Nyní však tento materiál nahrazuje kovový plast, který má mnoho výhod:

• snadná instalace;
• odolnost vůči různým chemikáliím;
• ekologická vhodnost výrobního procesu;
• schopnost odolat vysokému vnitřnímu tlaku;
• pružnost tak, aby bylo možné použít méně spojky;
• bez koroze a usazenin na vnitřním povrchu dílů;
• dlouhá životnost;
• nízká cena

Existují však některé nevýhody:

• vysoký koeficient roztažnosti od tepla;
• kovový plast je zničen ultrafialovým zářením.

Výběr dokovací metody

Připojení potrubí z kovového plastu, jakož i jiných typů polymerních dílů se provádí pomocí armatur. Z jakého druhu jste získali, závisí na způsobu montáže.

Zvažte každou z nich podrobněji.

Metoda 1. Kompresní směsi

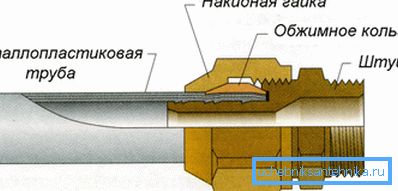

V tomto případě jsou přípojky pro kovové trubky vyrobeny z mosazných tvarovek. Jejich další jméno je spojení kleštiny.

Výhody tohoto typu dokování spočívají v tom, že nemusíte kupovat žádné další nástroje nebo vybavení, které byste pracovali. Dvě klíče stačí k utažení lisovaných matic.

Montáž se skládá ze tří částí:

• dusit;
• dělený kroužek;
• matice.

Dávejte pozor! Spojení kov-plastových trubek pomocí kompresních armatur jsou skládací. V případě potřeby můžete systém demontovat a znovu ho namontovat a provést potřebné změny nebo doplnění.

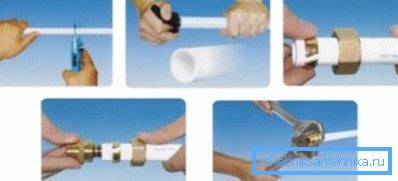

Pokyny k instalaci jsou velmi jednoduché:

1. Část požadované délky je oddělena od kovoplastové části. Polotovar by měl být rovný ve vzdálenosti nejméně 10 centimetrů od řezu.
2. Řezání se provádí speciálními nožnicemi nebo pilou na kov. V druhém případě musí být okraj vyčištěn od otřepů. Nezapomeňte, že řez musí být prováděn přísně v pravém úhlu, jinak bude obtížné dosáhnout těsného uchycení.
3. Potom se na konec natočí matice (jeho závit by měl směřovat k odříznuté straně) a těsnicí kroužek.
4. Poté je konec části zpracováván speciálním diagnostickým nástrojem:

• vnitřní zkosení se odstraní kalibrační stranou (ve vzdálenosti asi 1 mm);
• na druhou stranu zametání se odstraní vnější zkosení.

1. Kování se vloží do kovoplastové části, pak se na ni uloží těsnění a matice se zašroubuje. Za prvé, práce se provádí ručně, pak - pomocí klíče. Neprovádějte silnou sílu, jinak by mohlo dojít k poškození materiálu.

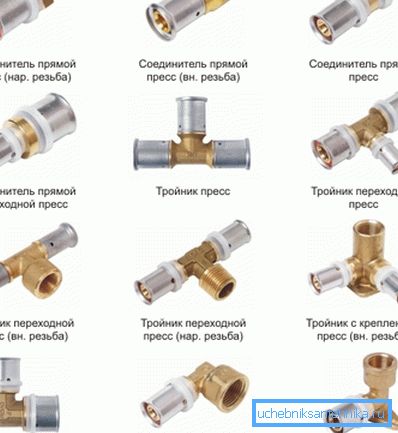

Metoda 2. Připojte pomocí lisovacích tvarovek

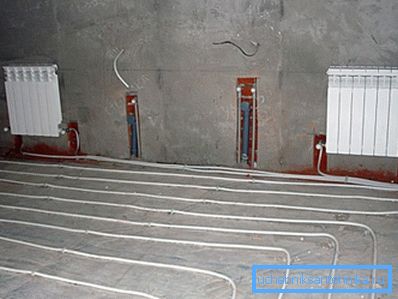

Tato volba dokování se používá pro uspořádání vodovodních systémů a podlahového vytápění. Takové konektory pro kovoplastové trubky se používají v případech, kdy je potrubí ponořeno do betonové zdi nebo se skrývá pod podlahou na podlaze.

Kloub se ukáže být spolehlivější, ale samotná instalace vyžaduje určité schopnosti od velitele, stejně jako dostupnost speciálního nástroje - lisovacích kleští.

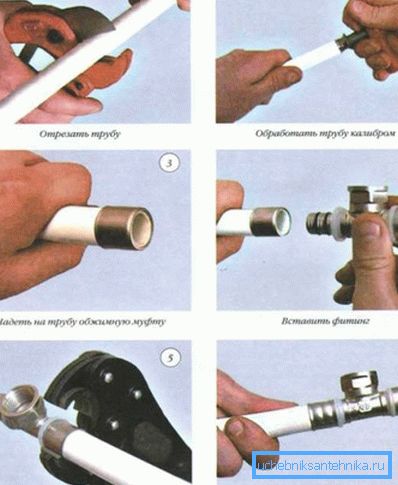

Práce jsou prováděny v následujícím pořadí:

1. Zadní konec řádně řezaného potrubí je zpracován výstružníkem: vnitřní a vnější zkosení jsou odstraněny.
2. Kalibrátor zkontroluje vnitřní průměr dílu.
3. Před instalací armatury se ujistěte, že v něm je instalováno dielektrické těsnění a těsnicí kroužky.
4. Na součástku je vložena lisovací objímka a uvnitř je vložena kování s těsněním.
5. Poté se spojka navíjí na trubku pomocí lisovacích kleští. Ujistěte se, že instalované trysky odpovídají průměru části, na které je instalována armatura.

Dávejte pozor! Znovu krytí kovového pouzdra se nedoporučuje. Je žádoucí, aby se vše poprvé vypořádalo, jinak je možný únik, díky čemuž bude nutné znovu připojit tento uzel.

Existují typy lisovacích tvarovek s pevně spojenou spojkou. V tomto případě se ovládání hloubky výsadby trysky provádí pomocí speciálně upraveného okna.

Metoda 3: Dokování pomocí posuvných spojů

Druhý a třetí způsob připojení kovových plastových trubek je podobný, ale ve druhém případě se kromě klíšťat používá i expander, který zvyšuje vnitřní průměr použitého dílu před instalací montážní armatury.

Připojení je trvalé, hermetické a velmi spolehlivé. Používá se k instalaci systémů podlahového vytápění, které se mají nalít betonovým roztokem.

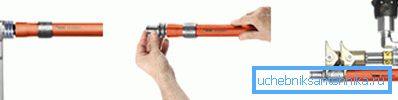

Práce se dělají takto:

1. Potrubí je odříznuto, po kterém je na něj nasazena kompresní objímka.
2. Konec části z kovového plastu se rozšiřuje expandérem a potom se do něj vloží zástěrka.
3. Spojka je zalisována listem.
4. Spolehlivé a trvanlivé připojení je připraveno.

Spojení polymerových trubek s kovem

Někdy je nutné připojit potrubí z různých materiálů. Například k připojení místního zásobování vodou s centrálním kovovým vodním mogulem bytového domu. V takovém případě budete potřebovat lisovací kování a kalibr.

Dávejte pozor! Připojení plastového potrubí s kovem bez závitu nebude fungovat. Je třeba používat pouze speciální díly určené pro konkrétní průměr potrubí.

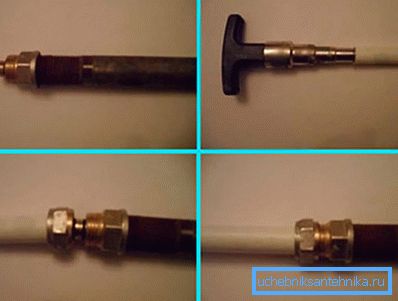

Instalace je následující:

1. Na závit kovové části je navíjena nit nebo speciální těsnicí polymerní páska. Závitová část kování je na něm přišroubována.
2. Lisovací matice a těsnicí kroužek tlačí na kovovou plastovou část, po níž jsou zkosení odstraněny z její hrany.
3. Pak se plastový prvek sklouzne přes armaturu, která je přišroubována k kovové části.
4. Matice je upnutá na armatuře a těsní spojení.

Metody ohýbání trubek

Kromě připojení je důležité dodržet správnou technologii ohýbání kovových plastových dílů.

Existují čtyři různé způsoby:

1. Ručně. V tomto případě je třeba věnovat zvláštní pozornost tomu, aby nedocházelo k žádným závadám v místě ohýbání, které by vedly k obtěšování potrubí.
2. Použití pružiny. Tento nástroj se prodává v obchodě s hardwarem. Pružina je vložena dovnitř, po níž se provádí ohýbání.
3. Použití vysoušeče vlasů. Pod vlivem horkého vzduchu usnadňují kovoplastické ohyby. Ale měli byste s ním pečlivě pracovat, jinak hrozí nebezpečí roztavení materiálu.

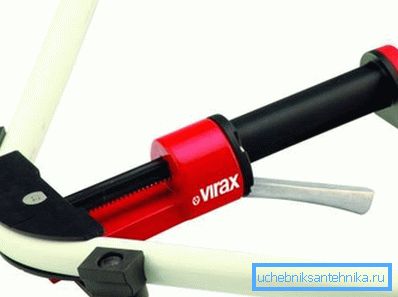

4. Použití speciálního ohýbače trubek. Jedná se o profesionální nástroj, který vám pomůže ohýbat část jakékoli velikosti správně a bez velkého úsilí.

Závěr

Dokončení polymerních částí mezi sebou, stejně jako připojení kovových plastových trubek s kovem - práce je jednoduchá, ale zodpovědná. Od správné činnosti závisí na těsnosti a trvanlivosti provozu vodovodního systému. Další podrobnosti o tom naleznete v videu v tomto článku.
