Připojení plynového kotle k komínu

Komín ve složení plynového vytápěcího systému se používá, jak je dobře známo, k odstranění spalovacích produktů z kotle a je to zvláštní hřídel s trubkou namontovanou uvnitř. V tomto článku budeme diskutovat o tom, jak připojit plynový kotel k komínu.

K návrhu samotného výtokového kanálu a také k pořadí jeho připojení k plynovému zařízení je uvedeno několik požadavků, které jsou následující:

• svislé komínové úseky by měly být instalovány bez jakéhokoli sklonu;
• nesmí existovat žádná omezení nebo rozšíření uvnitř kouřovodu;
• pro jeho výrobu by měly být použity speciální žáruvzdorné materiály, které zabraňují tvorbě trhlin a mechanickému poškození při tváření na stěnách konstrukce;
• v konstrukci komína nesmí být více než 3 ohyby vypouštěcího kanálu;
• při připojování k plynovému kotli musí být použity speciální tmely určené pro provoz při vysokých teplotách;
• Parametry vypouštěcího kanálu (výška trubky a její průměr) musí odpovídat charakteristikám pracovního kotle, což je předpokladem pro získání potřebného tahu.

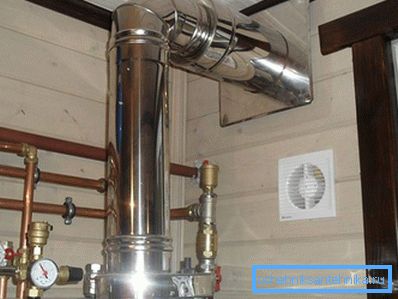

Zařízení výstupního kanálu

Správné připojení plynového kotle je možné pouze po předběžném seznámení s návrhem typických kanálů pro vypouštění spalovacích produktů. Pro uspořádání takových kanálů se zpravidla používá následující sada prefabrikovaných částí:

• speciální konstrukční adaptér, kterým je kotel připojen k komínu;
• speciální inspekční poklop namontovaný ve spodní části potrubí a určený ke kontrole a pravidelnému čištění komína;
• konzoly pro upevnění konstrukce v dolu nebo na stěnách.

Navíc pro organizaci montáží budete potřebovat takové prefabrikované potrubí a spojovací prvky, jako jsou ohyby, svorky a odpaliště.

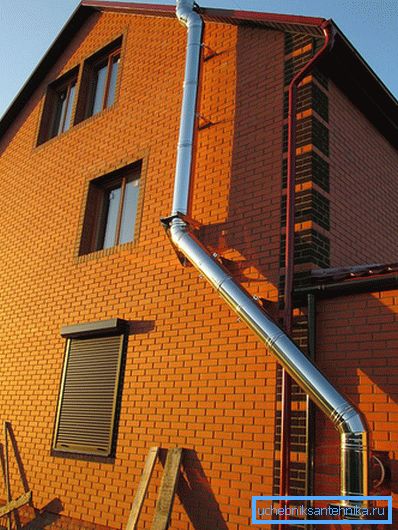

Typy komínů a požadavky na jejich instalaci

Výpust spalin připojený k plynovému kotli lze umístit uvnitř obytné budovy i podle jejích vnějších konstrukcí, což umožňuje klasifikaci všech známých konstrukcí této třídy jako vnitřních i vnějších.

Pro každý z těchto typů byly vyvinuty standardní specifikace, které by měly být dodrženy i v případě neštandardního provedení komína. Hlavní požadavky těchto norem jsou následující:

1. S jakýmkoli schématem pro připojení komína jsou jeho horizontální části položeny s mírným zkreslením vůči kotli (nejméně 3 stupně na lineární metr).
2. Připojení dalších ohřívačů k tomuto komínu kombinací několika trubek je nepřijatelné. To může vést k přetížení kanálu a pronikání spalovacích produktů do vytápěné místnosti.
3. Doporučujeme provádět instalační práce až po důkladném prozkoumání všech otázek týkajících se shody parametrů komína s vlastnostmi plynového kotle.

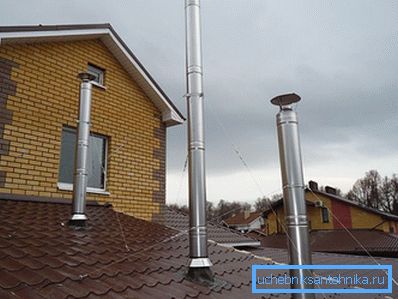

4. Při výpočtech je třeba vycházet z toho, že standardní výška komína zpravidla nepřesahuje 5 m. V případě ploché střešní konstrukce by horní část vypouštěcího kanálu měla stoupnout nejméně 1,5 metru nad střechou.
5. Výška vnějšího kanálu, vzdálená od střechy, je zpravidla určována úrovní jeho hřebene. Současně by se komínová trubka, která přesahuje hřeben o více než 2 m, měla dodatečně upevnit pomocí kabelových prodloužení.

Pořadí uspořádání vnějších a vnitřních struktur má malé rozdíly, které budou podrobněji popsány v následujících částech (například ocelové komíny).

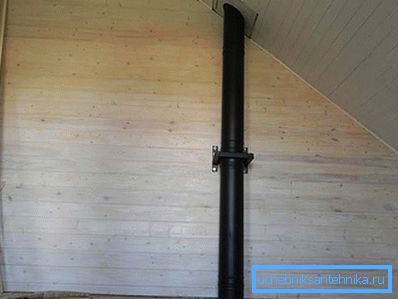

Instalace vnitřního vypouštěcího kanálu

Instalace vnitřního komína začíná označením trasy jeho pokládky, během níž jsou nakloněny místa průchodu kouřového kanálu ve střeše a stávající stropy. Poté se připravují otvory pro pokládku kanálu, jejichž rozměry musí odpovídat rozměrům vstupního potrubí.

Teprve potom je dovoleno pokračovat v instalaci celého odkloněného systému, jehož pořadí může být znázorněno následovně:

1. Nejprve je k odbočnému potrubí od kotle připojen speciální přechodový adaptér, který zajišťuje koordinaci rozměrů výstupu s komínem.
2. Poté můžete přistoupit k sestavení kontrolního poklopu s odpalištěm. Současně jsou na stěnách kanálu upevněny konzoly po celé své délce a upevňují ocelové těleso kanálu v komínové šachtě.
3. Poté bude možné pokračovat v sestavování konstrukce potrubí na požadované rozměry a v případě, že dojde k ohybům v kanálu, instalovat do ní speciální adaptéry (kolena).
4. Při přechodech přes překrytí musí být namontována speciální trubka, která izoluje komín od přímého kontaktu s nosnými konstrukcemi.
5. Pozinkovaný ocelový plech s předem připraveným výřezem je připevněn ke střeše komína na střeše, na kovovém kanálu a poté upevněn ke spodní části střechy pomocí speciálních spojovacích prvků.

Mějte na paměti, že spoje jednotlivých spojů kanálu jsou nutně vyztuženy svorkami, které jsou po instalaci utaženy speciálními šrouby nebo žíhaným drátem. Kromě toho je při instalaci komínu povinná tepelná izolace těsnicích částí, ve kterých jsou její stěny v kontaktu se snadno hořlavými materiály (pro tento účel je nejvhodnější azbestová tkanina). Pro zvýšení spolehlivosti tepelné izolace v obzvláště důležitých místech konstrukce je potrubí dodatečně potaženo žáruvzdorným tmelem, po kterém je ohřívač položen po obvodu otvoru.

Po dokončení montáže se celá konstrukce kontroluje na netěsnosti, během kterých se na švy konstrukce aplikují běžné pěny a poté se kotel zapne. V případě vytvoření bublinky na kontrolovaných místech se těsnění opakuje.

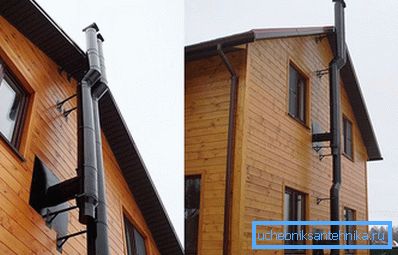

Vnější komín

Před položením vnějšího kanálu se poprvé provede značení výstupního bodu komína z obytné budovy, po které se připraví odpovídající otvor. Zvláštní vstupní prvek je připojen přímo k trysce samotného kotle, jehož konec je vyveden. (Upozornění na potřebu pečlivého utěsnění průchodu vybíjecího prvku stěnou). Poté bude možné fixovat odpal s konektorem na vnějším terminálu, jehož volné odstranění bude použito jako revize.

Bezprostředně poté bude možné pokračovat v budování kanálu přidáním nových odkazů. Tvarované spoje jsou vyztuženy stejnými svorkami, poté jsou utaženy šrouby nebo drátkem. Stejně jako vnitřní komín je vnější konstrukce namontována na stěnách budovy se speciálními konzolami namontovanými každých 2 metry.

Jakmile je nasazena požadovaná výška komínu - na konci potrubí je instalován speciální kuželovitý hrot, po kterém bude možné začít s izolací celé konstrukce, což znemožní její zmrazení v zimní sezóně. Od izolace komína lze opustit pouze tehdy, pokud se provádí podle zvláštního schématu, zahrnujícího použití speciálních izolačních prvků tvořících takzvaný sendvičový kanál. Po dokončení instalace je nutné natřít konstrukci tepelně odolným povrchem, který chrání jeho povrch před korozí.

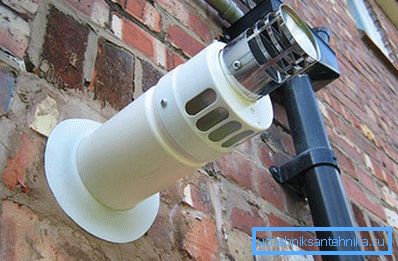

Závěrem je třeba poznamenat, že všechny popsané instalační operace jsou charakteristické pouze pro topné kotle v podlahové verzi (s výjimkou parapetu). Komínové kanály pro stěnové zařízení se zpravidla provádějí podle dvojkruhového schématu.
