Pouzdro: odrůdy a vlastnosti aplikace

Trubičková trubka PND nebo její ocelový ekvivalent se používá pro zpevnění stěn vrtné díry. Bezprostředně po vyvrtání vrtu je nutné použít obal (řetězec). Po namontování sloupku do jímky se provádí cementové nebo jílovité tamponáže hlavně.

A až na konci této práce si můžete být jisti, že studna je optimálně chráněna před plováky, podzemními vodami a dalšími stejně důležitými riziky. Podívejme se blíže na to, jak se používá kovové nebo plastové pouzdro.

Funkce aplikace

Moderní plášť pro vrtané piloty jsou části trubek, které jsou pevně propojeny. Tloušťka stěn konstrukce zpravidla nepřesahuje 4 cm.

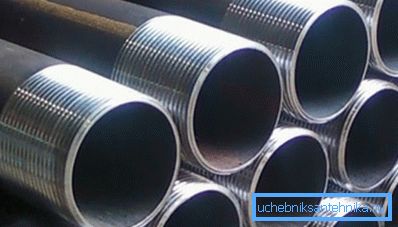

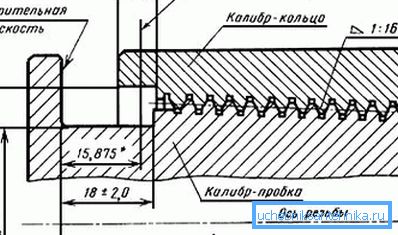

Připojení několika trubek do jediné konstrukce může být provedeno pomocí trubkových spojů. K tomu jsou trubky opatřeny kuželovitým závitem s trojúhelníkovým profilem.

Intenzita průniku je určena průměrem studny, provozními vlastnostmi vrtacího zařízení, půdními vlastnostmi atd.

Použití obalu poskytuje následující výhody:

• schopnost pracovat ve slabých vodách nasycených vodou;
• možnost překrývání horizontu v plovoucích půdách;
• zabránění vibracím a dynamickým účinkům na zemi;
• zajištění montáže piloty;
• možnost instalace pilířů v těsné blízkosti již provozovaných stavenišť bez narušení jejich integrity;
• nižší náklady na vrtání a následné fungování vrtů;
• zajištění spolehlivé ochrany před kolapsem;
• zajištění optimální kontroly vrtání až do dosažení nosné vrstvy;
• schopnost sledovat dodržování skutečného a konstrukčního inženýrství a geologických podmínek přímo při vrtání;
• efektivní vrtání a těžba balvanů;
• efektivní plnění vrtů betonem.

Průmyslově vyráběné pouzdro pro piloty má dva typy:

• úpravy obložení;
• hlavní modifikace.

Obě kategorie se používají k posílení vrtů při jejich vrtání a následném použití. Výrobek ponoří půdu a nedovoluje, aby se nestabilní vrstvy horniny rozpadaly.

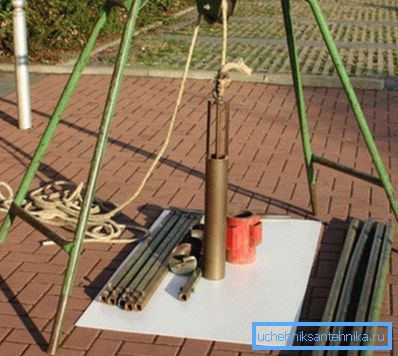

Vrtání pláště se provádí následovně:

• Vyvrtané horní vrstvy horniny;
• Ve výsledném výklenku je spuštěn a zpevněn sloupec;
• Mezi vnějším průměrem sloupku a vnitřním průměrem studny se nalije beton (méně často se pokládá hliněná malta);
• Poté, co beton získal dostatečnou pevnost, do primárního sloupku se spustí potrubí o menším průměru a vrtání pokračuje;
• Poté co další potrubí dosáhne požadované polohy, práce pokračuje až do doby, než vrtací zařízení dosáhne projektové hloubky.

Vlastnosti konstrukce

Plastová trubka GOST má pro tyto konstrukce řadu přísných požadavků.

Např. Přes rozdílnou tloušťku stěny a konfiguraci sloupců musí tyto parametry splňovat limity stanovené pravidly:

• Pokud jsou potrubí podle normy GOST 632 80 vyráběny se standardní přesností, jejich nerovnost na 1m s průměrem až 89 mm nesmí překročit 0,7 mm a nesmí být větší než 1 mm o průměru až 146 mm.
• Pokud jsou vyráběny trubky s vyšší přesností, parametry nelinearity by neměly být větší než 0,5 mm pro výrobky o průměru až 146 mm.

Pokyny pro použití krytu pro studny závisí převážně na materiálu použitém při jejich výrobě. Moderní výrobky jsou vyráběny ze železa, oceli, polymerních materiálů, azbestového cementu a dřeva.

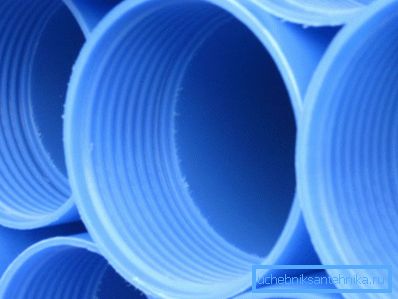

V současné době jsou nejrozšířenější konstrukce vyrobené za použití polymerních materiálů, jako je například polyvinylchlorid (PVC).

Mezi výhody sloupů PVC patří:

• nižší cena ve srovnání s kovovými protějšky;
• vysoká pevnost v porovnání s azbestovým cementem;
• absolutní odolnost vůči korozi a v důsledku toho téměř neomezený provozní zdroj;
• odolnost proti mechanickému namáhání do 5 t;
• ideální hladký vnitřní a vnější povrch a díky tomu snadné použití s ​​vlastními rukama.

Související materiály a příslušenství

Samotný sloupec, bez ohledu na to, z jakého materiálu pochází, není schopen zvládnout úkoly přiřazené k přední straně.

Pro zajištění správné provozní účinnosti se používá řada souvisejících doplňků, mezi které patří následující kategorie:

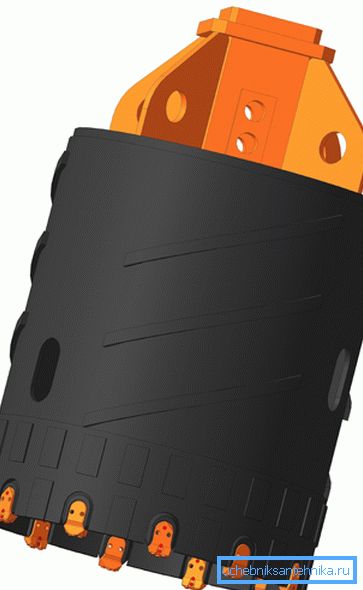

• Cutter - řezný prvek, který je namontován na sekci nože na začátku potrubí. Pomocí fréz je sloupec zakopán a umístěn v zemi.

Řezací fréza je vyrobena z materiálů, jako jsou karbidové nebo tvrdé kovy.

Ocel se zpravidla používá při výrobě hlavy a dříku, které během vrtání nepřicházejí do přímého styku se zemí. Pobeditovye slitiny se používají při odlévání zubů, které ničí půdu, a proto by měly být charakterizovány vysokou pevností.

Důležitou podmínkou, která musí být splněna při výrobě řezáků, je vysoká kvalita zubů a špiček hlavy.

Důležité: Většina vyrobených nožů prochází předprodejními testy. Během testů je hrot kontrolován smykovým mechanickým zatížením.

Moderní frézy na trhu představují dvě hlavní odrůdy - odnímatelné a svarové modifikace.

Volba jedné nebo druhé kategorie příslušenství je provedena v souladu se zvláštnostmi použitých trubek.

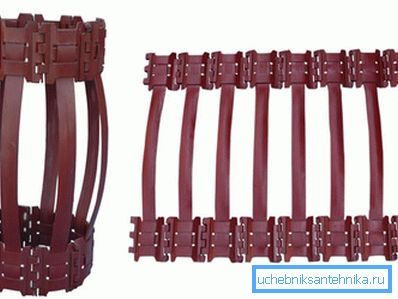

• Centralizátor - slouží k tomu, aby obvodovou šňůru poskytl přísně kolmou pozici a jednotnou vzdálenost od okraje studny po celé její obvodě.

Centrovací kohouty jsou nezbytnou podmínkou, která zajišťuje vysoce kvalitní a účinné znečištění sloupu. Instalace centralizátorů na potrubí se provádí v krocích nejvýše 9 metrů. Strukturálně je zařízením tryska ve formě spojky s distančními křídly.

• Uzávěr pouzdra je zařízení, které je instalováno na struně studny, aby se zabránilo zavlažování půdy a jiných cizích předmětů do jejich dutiny.

Kryt těsně uzavírá hlavu, ale v závislosti na úpravě může být vybaven hákem a sadou svorek pro připojení a provozování čerpacího zařízení. Krytky jsou nejčastěji vyrobeny z hliníku nebo plastu. Tento a další varianty ukazují dostatečnou trvanlivost a těsnost verandy.

• Adaptéry jsou konstrukční výztuž, které je navrženo pro přechod od velkého průměru pouzdra k menšímu průměru potrubí, ve kterém může být filtrační část umístěna.
• Montážní příslušenství - slouží k instalaci potrubí. Podle hloubky studny se aplikují různé nástroje, včetně zdvihacích a spouštěcích držáků, zdvihacích trysek atd.

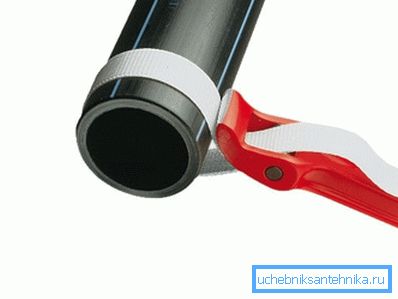

Při práci se sloupky a filtračními prvky o průměru nepřesahujícím 30 mm doporučujeme použít klíče na opasek. Nejčastěji se používá klíče typu pásu pro sloupy vyrobené z polyvinylchloridu.

Důležité: Flexibilní utahování řemene umožňuje potrubí potrubí s kruhovým nebo oválným průřezem a zároveň jej deformovat.

Pro jednoduchost a účinnost použití je klíč typu pásu vybaven rohatkovou svorkou, nylonovým pásem a středovým držákem hranolu.

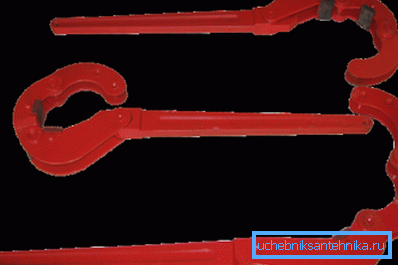

Pro práci s kovovými trubkami obložení je obvyklé použití kloubového klíče, který na rozdíl od analogového pásu zajišťuje přísnější uchopení, ale současně nedokáže deformovat ocel.

Závěr

Nyní víte, co je plášť a jak se používá pro určený účel. Použijte získané informace, např. Uspořádání podzemní vrstvy v dachu.

Máte nějaké otázky k objasnění? V tomto případě vám další užitečné informace najdeme sledováním videa v tomto článku.
