Potrubní potrubí - typy a jejich vlastnosti

Potrubní systém kromě plochých úseků trubek má obvykle všechny druhy zkroucení, větví, přechody z jednoho průměru do druhého a další prvky. Pro jejich instalaci pomocí speciálního kování, který je ve skutečnosti věnován tomuto článku.

Obecné informace

Spojovací prvky potrubí nebo, jak se také nazývají, kování provádí několik funkcí. Vedle skutečnosti, že umožňují vytvářet nezbytný prvek potrubí, například rozvětvení nebo přechod, kování zajišťují těsnost spojů a současně jsou odpovědné za spolehlivost systému.

Tudíž závisí na životnosti celého potrubí. Volba tvarovek musí být proto řešena méně zodpovědně než výběr samotných potrubí. A proto se musíte seznámit se všemi jejich stávajícími druhy, které budeme dále dělat.

Druhy sloučenin

Především je třeba říci, že připojení potrubí je dvou typů:

• Oddělitelné - zahrnují sloučeniny získané pájením, svařováním, lisováním, betonováním nebo lepením.
• All-in-one - závitové, přírubové, zvonovité a tak dále.

Typy potrubních přípojek závisí na materiálu, z něhož jsou díly vyráběny, a na následujících faktorech:

• Fyzikálně-chemické vlastnosti přepravovaného výrobku, jako je toxicita, agresivita, schopnost vysrážet atd.
• Provozní podmínky - potřeba časté demontáže, tlaku v systému, bezpečnosti při výbuchu atd.

V závislosti na typu připojení prvků potrubí jsou také vybrány armatury. Ale kromě typu připojení se kování různě liší.

Nejčastěji v potrubí jsou následující podrobnosti:

• Lokty;
• Tees;
• Přechody;
• Spojky

Nyní se blíže podívejme na jejich typy a účel.

Kohouty

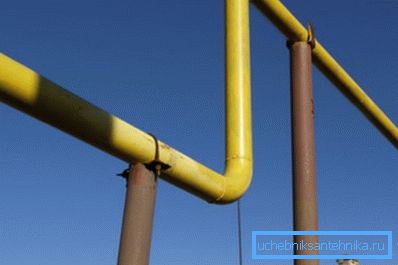

Hlavní funkcí kohoutků je změnit trajektorii potrubí a směr pracovního toku. Tento typ montáže je jedním z nejběžnějších potrubí. Vizuálně lze tento detail znázornit jako část potrubí ohnutá pod určitým úhlem.

Samozřejmě, že v potrubích s malým průměrem můžete otáčet ohybem potrubí vlastním rukama, ale pokud je průměr velký, nebudete moci trubky ohýbat.

Kohouty se proto používají v různých typech systémů:

• V chemických potrubích;
• Vodovodní potrubí;
• Vytápěcí vedení;
• Plynovody, atd.

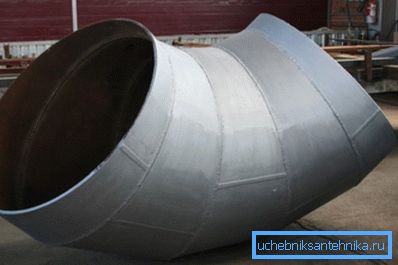

Podle způsobu výroby se ohyby spojovacích trubek liší:

Nejběžnější jsou opeřené ohyby a tažením.

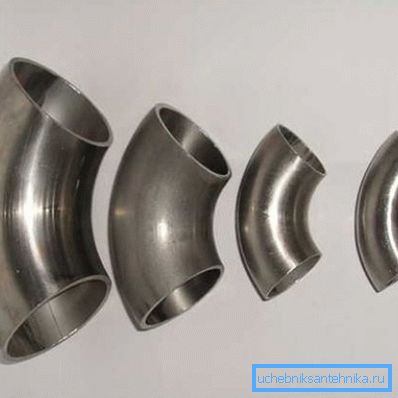

Pokud jde o strukturní znaky, nejoblíbenější jsou zakřivené výrobky, tj. má malý poloměr a je charakterizován následujícími úhly natočení:

• 45 stupňů;
• 60 stupňů;
• 90 stupňů;
• 180 stupňů.

V poslední době jsou ohyby z nerezavějící oceli, které jsou vyrobeny z oceli obsahujících chróm, velmi oblíbené při instalaci různých typů potrubí. Jejich výhodou je odolnost proti korozi a různé agresivní média.

Dávejte pozor! Různé rohové úhly umožňují nejvyšší průchod systému. Koneckonců, rotace potrubí pod úhlem 90 stupňů je nejběžnějším zdrojem turbulence, stejně jako katalyzátorem pro suché usazeniny v systému.

Klasifikace otočných spojů lze také provést podle dvou kritérií:

• Stavební materiál;
• Podle technologie instalace tohoto prvku v potrubí.

Pro montáž ocelových systémů je rohový ohyb opatřen závitovým pouzdrem, jehož tělo je ohnuto pod určitým úhlem. Pro svařovaný spoj jsou však podobné tvarovky, v tomto případě se jejich vnitřní a vnější průměr rovná vnitřnímu a vnějšímu průměru potrubí.

V plastových potrubích, v závislosti na typu, je spojení svařeno a tvarované.

Tees

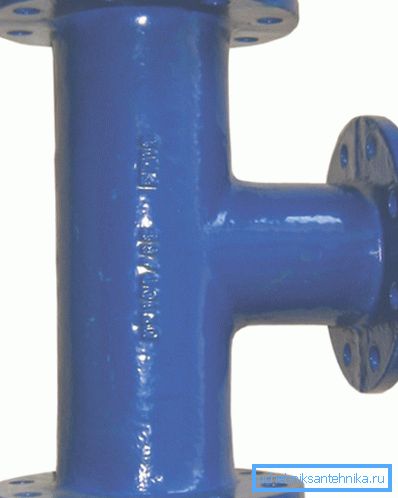

Tento typ montáže je instalován na místech, kde je potřeba odbočit potrubí.

V závislosti na poměru hrdla odpaliště k tělu odpaliska se rozlišují:

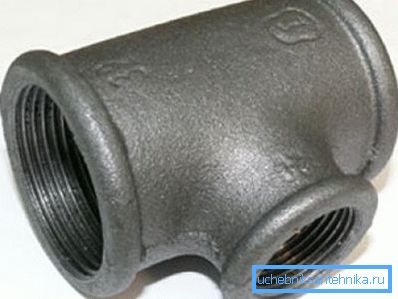

• Přechodné - mají jiný průměr krku a průchozí otvory těla. Používají se v oblastech, kde je odbočné potrubí odlišné od středního potrubí.
• Rovné odpaliče - mají stejný průměr krku a průchozí otvory skříně.

Je třeba poznamenat, že odpaliště jsou spojeny s částmi potrubí, které jsou vystaveny vysokému dynamickému zatížení a tlaku. Proto podléhají vysokým nárokům na spolehlivost a trvanlivost.

Rozsahy jsou rozděleny na:

• Výrobky pro práci ve středně agresivních a nízko agresivních médiích jsou vyrobeny z uhlíkových ocelí - 10, 20, StZ.
• Výrobky pro práci ve vysoce agresivním prostředí jsou vyráběny z legovaných a vysoce legovaných ocelí stupňů 5X5M, 15XM1, 12X18H10T atd. Samozřejmě cena těchto dílů je vyšší.

Výrobci používají různé metody pro výrobu odpališť:

• Metoda odlévání formy;
• Řezání plynových dílů a jejich následné svařování;
• Razítkem jednodílného kování a následného vrtání otvorů;
• Razítkem ocelových plechů a následným svařováním.

Přechody

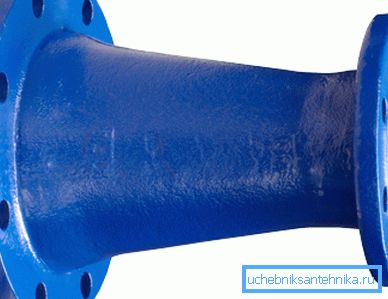

Přechody se nazývají části, které vám umožňují plynule měnit průměr potrubí.

K dnešnímu dni existuje mnoho různých možností pro adaptéry, které jsou rozděleny především na:

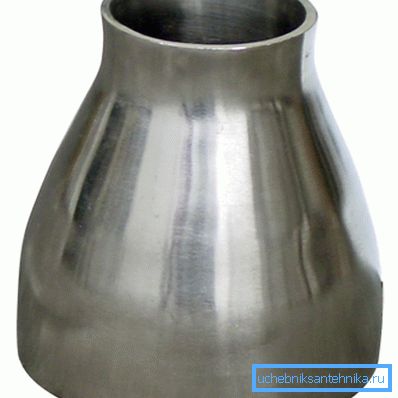

• Razítko;
• Svařená.

Hlavní charakteristikou adaptérů je vstupní a výstupní průměr, stejně jako přechodová délka. Kromě toho se produkty mohou lišit v materiálu, ze kterého jsou vyrobeny.

Možná nejpoužívanější přechody z nerezové oceli, které se používají v následujících oblastech:

• Chemická - díky odolnosti vůči agresivnímu prostředí;
• Potraviny - kvůli šetrnosti k životnímu prostředí;
• Energie - díky síle a trvanlivosti.

Potřeba přechodu může být způsobena řadou důvodů. Například snížení průměru zvýší tlak v potrubí a následně zvýší tlak. Rozšíření umožňuje dosáhnout opačného účinku.

Proto jsou přechody nejhodnotnější částí pro distribuci tlaků a plánovacích zátěží v systému. Stejně jako u odpališť, přechody podléhají zvýšeným požadavkům, pokud jde o spolehlivost a trvanlivost.

V současné době existuje několik způsobů, jak vyrobit tyto díly:

• Kování kruhového tvaru nebo razítka kuželových výkovků s jejich dalším mechanickým zpracováním;
• Válcování z přířezů a následné svařování;
• Razítkování z polotovarů a následné svařování;
• Razítkování z tubulárních polotovarů lisováním nebo dávkováním.

Prostřednictvím instalace mohou být přechody jak skládací, tak svařované.

Dávejte pozor! Svařované trubkové spoje podle GOST 16037-80 jsou přípustné, pouze pokud jsou kování vyrobeny ze stejného ocelového stupně jako potrubí.

Příruby

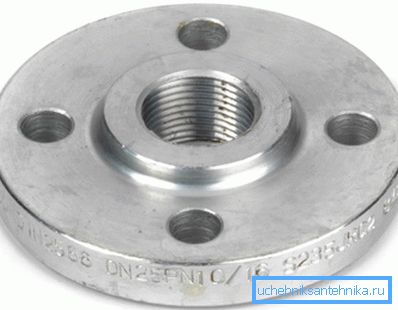

Příruby jsou součásti v podobě kotouče (někdy ve formě čtvercového rámu), určené k připojení trubek stejného průměru pomocí šroubů. Toto připojení se používá především v místech připojení potrubí k zařízením s protiběžnými přírubami, stejně jako na úsecích potrubí, které vyžadují pravidelnou výměnu a demontáž během provozu.

Tyto části se liší způsobem, jakým jsou připojeny k potrubí.

Jsou to:

• Svařované;
• Závit.

Přírubové svařované přípojky podle GOST 12815-80 se dělí na:

• Ploché svařování (svařované ve dvou švů);
• Uvolněte svarový kroužek;
• Svařený zad.

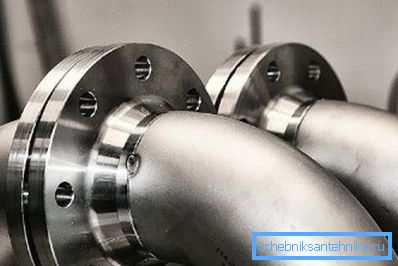

Pro připojení trubek z legované oceli použijte volné příruby, které spočívají na přírubovém konci trubky. Spojení na závitu se zpravidla používá pro vysokotlaké potrubí.

Rozměry přírub jsou standardizovány, což zajišťuje jejich zaměnitelnost v potrubích.

To platí pro:

• Vnější průměr dílu;
• Průměr šroubovaného kruhu;
• Průměr a počet otvorů pro šrouby.

Pro těsnost přírubových spojů se mezi nimi používá speciální těsnění, jehož tvar závisí na vlastnostech přepravované kapaliny nebo plynu a na tlaku v systému.

Podle GOST 12815-80 existuje osm typů příruby těsnicích ploch:

1. S římsou;
2. S připojovací kartou;
3. S dutinou;
4. S drážkou;
5. S trnem
6. Pod oválným těsněním;
7. Drážka pro fluoroplastické těsnění;
8. Pod těsněním objektivu.

Je třeba poznamenat, že těsnost spojení závisí převážně na kvalitě těsnění.

Proto podléhají těmto požadavkům:

• Elasticita;
• Síla;
• Síla;
• Tepelný odpor;
• Chemická odolnost

Dávejte pozor! Pokyny pro použití závitových a přírubových přípojek neumožňují jejich použití pro potrubí umístěné v místech, které jsou obtížně přístupné pro kontrolu.

Spojky

Spojka je část, jejíž vnitřní průměr je roven vnějšímu průměru spojovaných trubek. Tato připojení mohou být použita pro instalaci skládacích a monolitických potrubí. V prvním případě použijte závitové spoje a na druhém lepidlo nebo pod svařovaným spojem.

Musím říci, že v každém případě spojka zajišťuje těsné spojení. Materiál potrubí může být libovolný, nejdůležitější je to, že se shoduje s materiálem spojky.

Ve skutečnosti je spojka alternativou k přírubovému spojení. Například v ocelových potrubích, jako například přírub, umožňuje demontáž a výměnu jednotlivých částí systému. Vzhledem k tomu, že kovové potrubí nejsou příliš odolné, je tato možnost velmi oblíbená.

Je třeba poznamenat, že existuje jiný typ spojek - zvonovitého tvaru, které se používají v netlakových potrubích, například v kanalizačních systémech. Spojení je pak provedeno pomocí gumových těsnění.

Závěr

Jak jsme zjistili, dokonce i stejné vybavení pro potrubí je několik typů. Proto je třeba jejich volbu přistupovat velmi pečlivě. Vysoce kvalitní a správně vybrané součásti zvýší životnost potrubí.
