Potrubí pro gejzír: funkce instalace a ovládání

Při instalaci plynových ohřívačů vody je třeba věnovat zvláštní pozornost problému odstranění spalovacích produktů z místnosti. To nejen zajistí bezpečnost pro ty, kteří žijí v domě, ale také zvýší efektivitu a hospodárnost samotného zařízení. Dále se podíváme, co dělat a jak nainstalovat komín pro sloupec.

Návrhové prvky

Zařízení výfukového potrubí

Předtím, než začnete s instalací výfukového systému s vlastními rukama, měli byste se seznámit s jeho strukturou. Takže návrh obsahuje následující prvky:

Co určuje návrh

Při konstrukci výfukového systému je třeba dbát na následující body, které mohou ovlivnit jeho konstrukci:

• Podmínky, za kterých bude komín fungovat, stejně jako umístění zařízení.
• Model sloupce - závisí na tom výběr komponent.
• Výška komínů - musí být nejméně čtyři metry.
• Průměr komína - nejčastěji tento parametr je 110 a 130 mm.
• Napájecí zařízení.
• Klimatické podmínky - teplotní rozdíly mezi produkty spalování a životní prostředí mají velký význam při provozu zařízení.

Dávejte pozor! Komín by měl stoupat nad střechou nejméně o jeden metr. To je důležitá podmínka, na které závisí síla tahu. Navíc délka komína z výstupu sloupku by měla být alespoň dva metry.

Materiál kapuce

Dnes jsou komíny pro plynové sloupy nejčastěji vyrobeny z následujících materiálů:

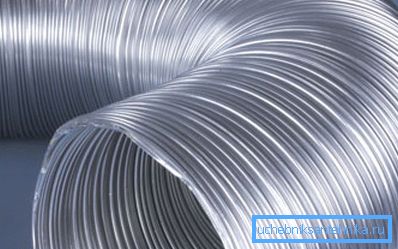

• Vlnitá trubka - z vícevrstvé laminované hliníkové fólie. Mezi vrstvami hliníku po celé délce je ocelový drát. Jeho hlavní charakteristickou vlastností je flexibilita, která zjednodušuje instalaci a možnost prodloužení délky.

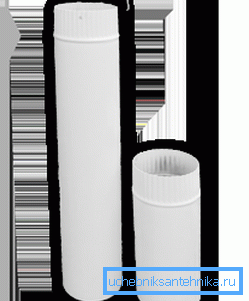

• Ocelová trubka - z vysoce kvalitní oceli. Produkt je vyroben ze segmentů od jedné do jedné a půl metru. Pro ochranu proti korozi jsou ocelové trubky potaženy tepelně odolným smaltem. Smaltované trubky pro gejzír musí být zatepleny v zimě.

• Koaxiální komíny - tvoří strukturu dvou trubek, jedna v druhé. Připojení se provádí pomocí můstků, díky nimž se prvky vzájemně nedotýkají. Prostřednictvím vnějšího kanálu vstupuje do hořáku vzduch z ulice. Výfukové plyny procházejí centrálním kanálem. Tato konstrukce umožňuje zahřívání venkovního vzduchu při vstupu do hořáku, což zvyšuje účinnost systému.

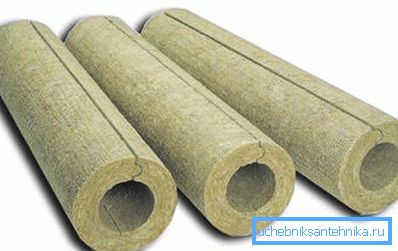

• Dvojitý okruh - jako v předchozím případě se skládají ze dvou trubek umístěných uvnitř druhého. Prvky jsou od sebe odděleny tepelnou izolací z minerální vlny. Díky tomuto oteplování se v systému nevyskytují žádné kondenzáty.

Pro kapuce můžete použít libovolnou z těchto trubek. Jediná věc, kterou je třeba mít na paměti, že cena materiálů je odlišná.

Tip! Aby byl sloupec bezpečnější a aby byl chráněn před dětmi, měl by být umístěn dostatečně vysoký. Nejlépe je zařízení umístěno na stěně pod komínem.

Instalace komínů

Montáž kapoty by měla začínat od sloupku.

Stručný návod k provádění této práce je následující:

• Nejprve je třeba namontovat do stěny spojovací trubku, přes kterou bude výfukové potrubí procházet. Musíte také nainstalovat otočku, která zajistí přechod na vnější, vertikální část struktury.

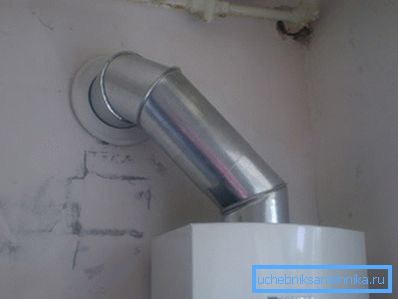

• Poté musí být trubice připojena k výstupu sloupku.. Pro tento účel je nejlepší použít vlnitou trubku, protože s ním je mnohem snazší pracovat.

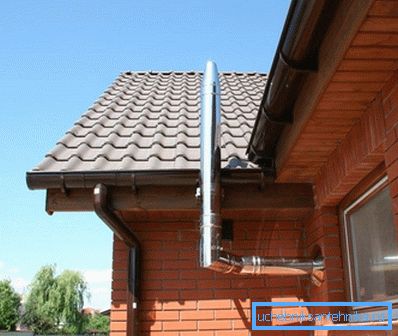

• Na vnější stěnu by měl být instalován komín.. Konstrukce je sestavena umístěním spodního prvku do horní části. Spoje musí být upevněny svorkami.
• Pro spolehlivost systému by měla být upevněna pomocí konzol, krok, který by měl být asi dva metry.

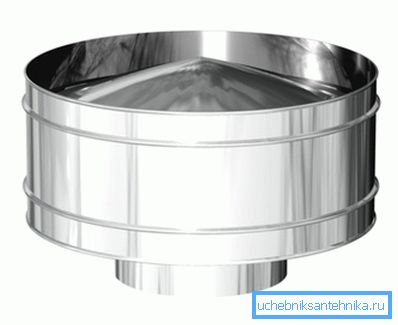

• Po montáži svislé části je nutné nainstalovat špičku. Navíc ve spodní části vertikální struktury musíte provést okno revize.
• Po dokončení práce nezapomeňte zkontrolovat trakci.. Chcete-li to provést, přineste osvětlený komín. Světlo by se mělo odchylovat ve směru komína.

Dávejte pozor! Při instalaci systému je třeba dbát na to, aby nedošlo k deformacím. Neměly by být po celé délce konstrukce.

Zvažovali jsme možnost instalace venkovního komína. V domě můžete také provést vnitřní systém, který přinese výrobky spalování na vnější straně podkroví. V takovém případě je pořadí práce téměř stejné, s výjimkou toho, že přívodní potrubí je instalováno ve stropě a nikoli ve zdi.

V tomto případě je nutné dodatečně vytvořit otvor ve střešním krytu, který zajistí utěsnění průchodu trubky.

Příčiny problémů

Nejčastěji vznikají problémy v systému emisí kouřových plynů z následujících důvodů:

• Nesprávně instalovaný design nebo jeho výroba použitých materiálů špatné kvality. Například během provozu sloupku mohou vyhořit.
• Špatná tepelná izolace struktury nebo její nedostatek, což vede k tvorbě velkého množství kondenzátu.
• Porušení integrity systému.

Tip! Pokud má dům již krb, kotle nebo jiné zařízení vybavené komínem, může být k němu připojen odsávací odsavač. Je však třeba mít na paměti, že k jednomu komínu nesmí být připojeno více než dvě zařízení. Kromě toho by při připojování k ohřívačovému komínovému zařízení nemělo docházet současně.

Závěr

Trubky pro plynové sloupky jsou prostředkem pro normální provoz zařízení, stejně jako ochrana proti oxidu uhelnatému a úniku plynu z potrubí v případě poruchy zařízení. Proto při instalaci konstrukce je nutné přísně dodržet všechny výše uvedené požadavky.

Z videa v tomto článku můžete získat další informace k tomuto tématu.
