Podpěry jsou nezbytným prvkem potrubních systémů. Faktem je, že dokonce i nejkvalitnější připojení potrubí se velmi rychle stává nepoužitelným, pokud konstrukce není bezpečně upevněna. Dále zvažujeme, jaké typy těchto produktů existují, jak se lišty posuvné potrubí liší od pevných trubek a v jakých případech se používají.

Podpěra potrubí podporuje

Obecné informace

Spolehlivost potrubí závisí na mnoha faktorech, jako například:

  • Klima, ve kterém je systém provozován;
  • Hmotnost systému;
  • Vnější vibrace a další.

Podpora se používá ke snížení negativního dopadu většiny těchto faktorů.

Nejčastěji se používají v těchto odvětvích:

  • Atomové a tepelné elektrárny;
  • Dálniční a plynárenská přeprava;
  • Systémy technologické hodnoty;
  • Všechny druhy konstrukčních návrhů.

Podle GOST 36 146 88 může být průměr výrobku od 18 do 1620 mm. Typ kovu pro ně je vybrán v závislosti na vlastnostech linky a samotném výrobku.

Nejdůležitějším požadavkem na materiál je schopnost odolat těžkým nákladům.

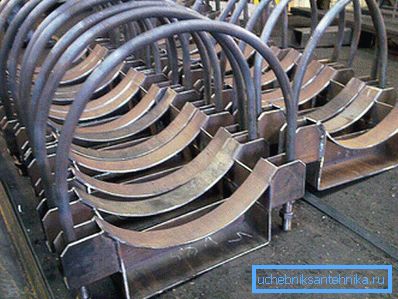

Pohyblivé podpěry

Odrůdy podle druhu akce

Všechny existující typy nosičů jsou rozděleny do dvou typů - mobilních a stacionárních. Volba druhu součásti závisí na provozních podmínkách linky a typu. Dále se dozvíme více o vlastnostech obou typů (přečtěte si také článek Rolování trubek: technologie a speciální nástroje).

Pohyblivý

Tyto prvky se používají pro organizaci pozemních a nadzemních systémů. Mezi nimi a potrubí jsou speciální kompenzátory.

Jejich hlavní funkce jsou následující:

  • Snížení dopadu nestabilní teploty na potrubí;
  • Snižování různých druhů vibrací;
  • Snížení vlivů tlakových ztrát uvnitř potrubí.

Nejčastěji se tyto části používají v severních oblastech, které se vyznačují rychlými teplotními změnami. Hlavním znakem pohyblivých prvků je to, že jsou schopni přebírat pouze vertikální zatížení, ale současně nezabraňují vodorovnému posunutí trubek, ke kterým dochází v důsledku teplotních roztahů.

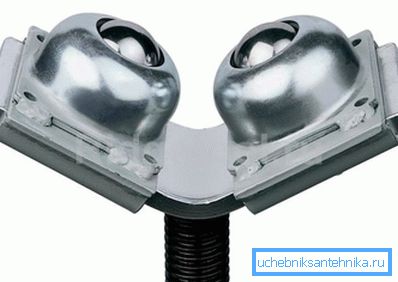

Kulový systém

Pohyblivé části mají několik typů:

Upínací a posuvné Používá se pro systémy náchylné k deformaci vlivem teplotních efektů.
Kuličkový bod Jsou instalovány na zákrutách dálnic, protože zajišťují volný pohyb.
Jaro Určeno pro ochranu silnic před vibracemi.

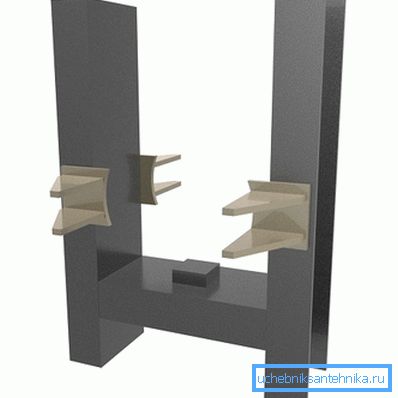

Fixovaný systém upevnění trubek

Stacionární

Může být použit jak pro pokládku půdy, tak i pro podzemní potrubí. Jelikož není z názvu snadné odhadnout, trubky fixují ve svislé i vodorovné poloze.

Klasifikace podle konstrukčních prvků

V závislosti na technologii instalace a konstrukčních prvcích jsou příslušné části zařazeny do:

  • Svařované pouzdro;
  • Trup trupu;
  • Bez těla;
  • Štít;
  • Konstrukce strmě zakřivených ohybů.

Dále se podívejte na všechny jejich druhy.

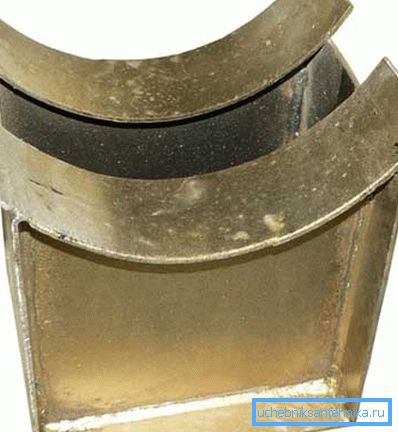

V foto - svařované opěrce

Svařená

Svařované výrobky se vyznačují různými druhy. Jsou mobilní a nehybní.

Jejich výhody zahrnují:

  • Nízká cena;
  • Snadná instalace;
  • Spolehlivost

Dávejte pozor! Svařované díly se používají výhradně pro ocelové trubky.

Svorky těla

Tyto výrobky mohou být také mobilní a nehybné.

Jsou rozděleny do dvou typů:

  • S kulatou svorkou - je dovoleno použít jak pro ocelové systémy, tak i pro jiné typy dálnic.
  • S plochým třmenem - platí pouze pro ocelářské stroje.

Dávejte pozor! Systémy obručů, které se vyznačují přítomností vyztužení, patří také k tělovým svorkám.

Bezbaletní

Ve skutečnosti jsou tyto výrobky běžnými svorkami. Jsou také mobilní a imobilní. Pokud první zajišťuje volný pohyb trubek, v důsledku čehož jsou také nazývány vodítky svorkovnicového typu, ty jsou připevněny k základně svařováním.

Stíněné podpěry

Štít

Pevné stínící podpěry se používají k upevnění svislých částí. Jejich instalace se provádí svařováním. Nejčastěji se používají při průchodu trubky stěnou.

Struktury strmého ohybu

Tato část je instalována pod konstrukcí ohybu. Jeho design může být jak mobilní, tak i nehybný. Musím říci, že tyto výrobky se používají nejen pro dálnice, ale také pro upevnění všech druhů zařízení.

Funkce instalace

Především je třeba říci, že je poměrně obtížné správně nainstalovat podpěry, a proto je lepší nechat tuto operaci vlastními silami, ale svěřit je odborníkům. Faktem je, že v případě porušení technologie instalace mohou mít následky nejnepříjemnější následky, neboť tyto prvky jsou vystaveny silnému zatížení z potrubí a tekutin, které protékají.

Vzdálenost mezi těmito částmi závisí na průměru potrubí, druhu přepravované kapaliny a technologii instalace produktu. Tato vzdálenost je také důležitým parametrem, na němž může záviset trvanlivost potrubí, takže odborníci by měli určit.

Tady možná všechny hlavní body, které lze říci o vlastnostech těchto částí potrubí.

Závěr

Podpěry určené pro potrubí přicházejí v široké škále provedení, takže volba závisí na řadě faktorů. Aby se zajistilo správné fungování konstrukce, musí být část správně vybrána tak či onak, avšak musí být dodrženy i pokyny k instalaci (viz také článek Bezšvové potrubí: aplikační pole a výrobní proces).
