Postup při montáži polypropylenových trubek: praktické tipy

15-08-2018
Trubky

V tomto článku budeme hovořit o tom, jak instalovat polypropylenové trubky s vlastními rukama pomocí cenově dostupného nástroje. Význam montáže instalatérských a topných systémů pomocí polymerních výrobků není náhodný, protože tyto materiály v porovnání s kovovými výrobky zaručují řadu provozních výhod.

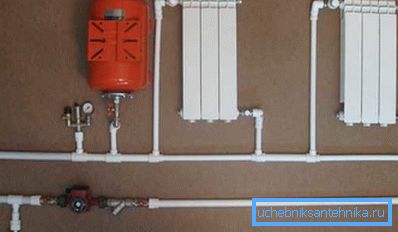

Příklad instalace autonomního topného systému

Zásluhy

Patří mezi ně:

  • nízké náklady na instalaci polypropylenových trubek 1mp v případě práce odborníky;
  • snadná instalace díky snadnému obrábění trubek;
  • široký sortiment armatur a v důsledku toho možnost montáže systémů s různými konfiguracemi;
  • nižší hmotnost polymerních struktur ve srovnání s kovovými systémy a v důsledku toho menší zatížení stěn;
  • pevnost polypropylenu a v důsledku toho trvanlivost provozního zdroje;
  • dokonale hladký vnitřní povrch trubky, což eliminuje pravděpodobnost hromadění těžkých suspenzí rozpuštěných v přepravované vodě a vytváření blokád.

Samozřejmě, toto je neúplný seznam výhod použití polypropylenových trubek, ale výše uvedené stačí pro správnou volbu. Po posouzení výhod výrobků vyrobených z polymerních materiálů určíme, jak se provádí instalace polypropylenového potrubí.

Vlastnosti vnější a skryté komunikace

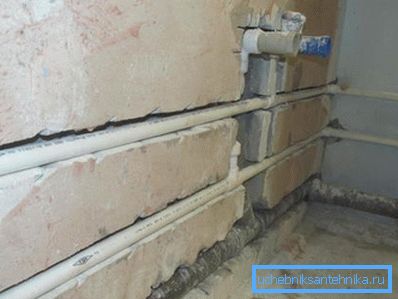

Skryté pokládání polypropylenového potrubí

Dlouho poté, co pokyn k položení vodních a topných systémů předpokládal vnější uspořádání potrubí. Tento způsob montáže je charakterizován snadnou realizací a navíc je stále přístup ke komunikaci, což umožňuje rutinní kontrolu těsnosti spojů.

Na druhou stranu vnější uspořádání komunikace má jednu hlavní nevýhodu - celý systém je viditelný a zpravidla se nezapadá do návrhu moderních interiérů. S příchodem polymerových instalatérských a topných systémů sestavených na svařovaných spojích zmizel potřeba vnějšího uspořádání komunikace.

Pájecí spoje neustoupí několik desetiletí a dokáží dokonale odolat vnějšímu mechanickému zatížení. Proto při opravě bytu nebo venkovského domu můžete použít skrytou instalaci polypropylenových trubek.

Kromě toho se skryté těsnění běžně používá při konstrukci systémů "teplé podlahy". V tomto případě je topný systém, sestavený z plastových trubek, položen přímo do betonového podlahového potěru.

Výběr materiálu

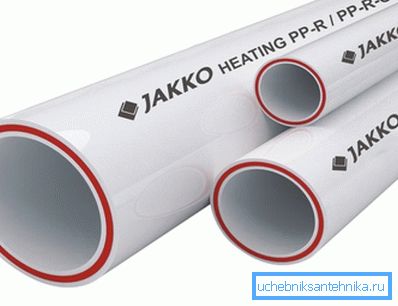

Průřez výztužných PP trubek

Před montáží potrubí z polypropylenu s vlastními rukama se musíte rozhodnout, které materiály jsou vhodné pro instalaci topných systémů a které materiály jsou vhodné pro montáž běžných klempířských výrobků.

Faktem je, že polypropylen není univerzální řešení a na trhu jsou představovány modifikace potrubí, které jsou určeny pro horkou vodu, studenou vodu, vodu přepravovanou za vysokého tlaku apod. Proto při navrhování budoucího systému je třeba se rozhodnout která nejlépe splní provozní podmínky.

Chcete-li zjistit, které potrubí jsou určeny pro co, označení na jejich povrchu dovolí. Zvažte hlavní typy značení, podle kterých si můžete vybrat jednu z možností.

Polypropylenové trubky na trhu dnes lze rozdělit do tří hlavních kategorií:

  • PN 25 je zušlechtěná úprava určená pro uspořádání systémů ústředního vytápění a zásobování vodou s teplotou přepravovaného média až + 95 ° C s jmenovitým tlakem 2,5 MPa (25,49 kg 1 cm?).
  • PN 20 je tlustostěnná modifikace bez fólií určená k instalaci vodovodů s teplotou vody nejvýše + 80 ° C s jmenovitým tlakem až 20 MPa na cm 2;
  • PN 16 - univerzální produkty, které jsou stejně vhodné pro přívod teplé a studené vody při jmenovitém tlaku v systému do 1,6 MPa (16,32 kg na 1 cm?) (Takové trubky jsou extrémně vzácné);
  • PN 10 je tenkovrstvá verze konstruovaná pro přívod studené vody s teplotou Veda nepřesahujícím + 45 ° С s jmenovitým provozním tlakem 1 MPa (10,2 kg na cm?).

Důležité: PP potrubí může být zcela bílá nebo lakovaná šedá nebo zelená. V tomto případě barva neindikuje větší nebo menší pevnost a přizpůsobivost výrobku teplotě transportovaného média. Proto věnujeme pozornost barvě výhradně z estetických důvodů - zapadá do interiéru nebo ne.

Vybavení výběru

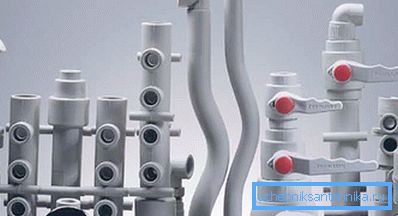

PP armatury a ventily

I přes skutečnost, že instalace polypropylenových trubek bez svařování je možná, nejvyšší kvalita a odolnost jsou stále pájené spoje. Pro montáž systémů na pájecí spoje je nutno kromě speciálních nástrojů vyžadovat speciální armatury.

Strukturálně jsou tyto komponenty podobné analogům používaným při montáži kovových potrubí, ale existuje několik významných rozdílů. Nejdříve potřebujeme kování vyrobená z polypropylenu. Kromě toho musí být část, kde je vložena polymerová trubka, vyrobena bez závitů s hladkými stěnami.

Pro připojení systému k zařízení s vnitřním kovovým závitem se zakoupí propylenové armatury pro trubky, jejichž jedna strana je určena ke svařování, zatímco druhá část musí mít spojovací prvek s vnějším závitem.

Ve specializovaných prodejnách je představena široká škála tvarovek, se kterými se úspěšně provedou instalace a pájení polypropylenových trubek s vlastními rukama.

Poté, co jsme se rozhodli pro výběr materiálů a na dvou hlavních schématech pro montáž klempířských a topných systémů, zůstává mluvit o tom, jaká je technologie instalace polypropylenových trubek.

Instalace pomocí ruční páječky

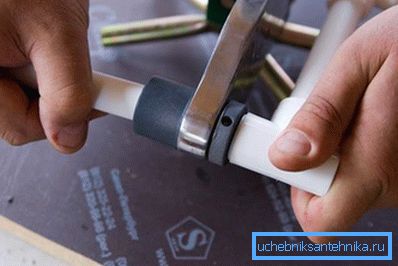

Na fotografii - použití páječky

Zájem o zajištění správného fungování zásobování vodou v domě po dobu půl století nebo více? V tomto případě potřebujete speciální nástroj pro instalaci polypropylenových trubek.

Důležité: ruční páječka pro spoje je levná a je možné ji zakoupit, pokud potřebujete uspořádat potrubí v celém domě. V extrémním případě, pokud čekáte na malé instalační práce, které můžete provést rychle, lze nástroj pronajmout.

Pokyny pro pájení:

  • vyberte trysku odpovídající průměru trubek a tvarovek a nainstalujte ji na topný prvek páječky;
  • Speciální střižník řez koncem trubky o 90 stupňů;
  • pájené povrchy jsou důkladně utřeny hadříkem bez vláken navlhčeným odmašťovacím prostředkem;
  • zapněte páječku a přes termostat vystavte pracovní teplotu 260 stupňů;

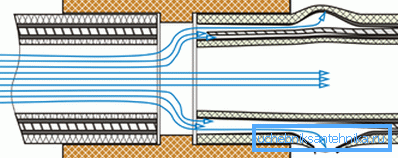

Důsledky skutečnosti, že potrubí během instalace bylo vloženo do armatury ne celá cesta
  • po nastavení požadované teploty, vložíme trubku do hubice vlevo až na doraz a na pravé straně nasadíme armaturu;
  • počítat až 10-15 a odstranit legované součásti;
  • okamžitě vložte předehřátou trubku do roztaveného kování, dokud se nezastaví, a držte jej v této poloze po dobu 2-3 minut;
  • po úplném ochlazení polypropylenové sloučeniny může být použito tak, jak bylo zamýšleno.

Závěr

Nyní víte, jak sestavit polypropylenovou trubku vlastním rukama. Tyto informace můžete použít v praxi, například při výměně starého zásobování vodou nebo vytápěním v bytě nebo venkovském domku. Další užitečné informace naleznete v tomto článku.
