Polypropylenové trubky pro vytápění: 5 stupňů instalace

Začátečníci, kteří nemají dostatek praktických zkušeností při rozhodování o výběru určitých technologií pro navrhování klimatizačního systému, přemýšlejí nad tím, zda lze použít potrubí z polypropylenu pro vytápění. Jednoznačnou odpověď, kterou můžete získat pouze čtením níže uvedeného materiálu.

Polymerní vlastnosti

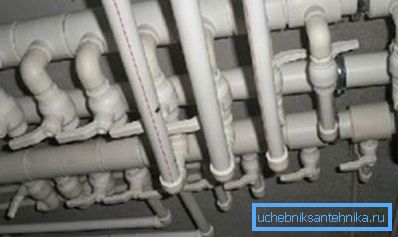

Především je třeba poznamenat, že tento typ plastu, stejně jako kterýkoli jiný, je vynikající pro přepravu kapalného média, což je chladicí kapalina v systému vytápění místností.

Kromě toho má vytápění polypropylenových trubek řadu výhod, které příznivě odlišují toto řešení od pozadí stávajících alternativ.

Patří sem:

1. Jednoduchá instalace. Trubky z polypropylenu pro topení jsou spojeny pájením. Tato technologie, na rozdíl od svařování ocelových částí, nevyvolává obtíže ani pro začínajícího mistra a nevyžaduje zapojení odborníků ze strany, jejichž cena je poměrně vysoká.

1. Polypropylen, který je jedním z typů plastů, neoxiduje na vzduchu, protože topný systém polypropylenových trubek není absolutně vystaven korozi. To značně prodlužuje jeho život.
2. Na vnitřním povrchu potrubí není kvůli mimořádné hladkosti plastu žádné ukládání minerálních solí rozpuštěných ve vodě.. Proto ani po mnoha letech nebude kapacita topného systému, a tedy i jeho účinnost, klesat.
3. Polypropylenová trubka pro vytápění, navzdory pružnosti, má vysokou mechanickou pevnost. To znamená, že vnitřní vytápěcí síť vytápěná z tohoto druhu polymeru může odolat vysoké teplotě média pro přenos tepla a zvýšenému tlaku cirkulující tekutiny.
4. Správně navržená a navržená schéma topení z polypropylenových trubek, kvůli vysokému průtoku kapaliny, se liší ve zvýšené účinnosti v porovnání s topením vyrobeným z kovových detailů.
5. Nízké odhadované náklady na instalaci topného systému umožňují ušetřit.

Tip! Vzhledem k tomu, že potrubí pro vytápění z polypropylenu se snadno navzájem svaří pomocí vlastních rukou, můžete snadno navrhnout potřebnou vodovodní síť, čímž snižujete náklady.

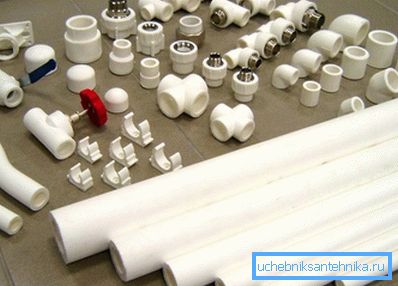

Výběr materiálů

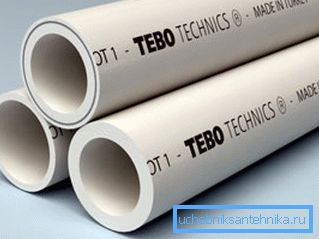

Existují různé typy polypropylenových trubek. Ale ne každý z nich je vhodný pro dodávku vody a topení. Všechny nezbytné technické charakteristiky se odrážejí v normě GOST R 52134-2003.

Tento dokument také označuje průměr polypropylenových trubek pro vytápění - stůl v něm umožňuje vybrat správný typ dílů v závislosti na teplotě, tlaku a typu nosiče tepla.

Označení polypropylenových trubek pomáhá rozlišovat mezi různými polymeremi: pro ohřev jsou vhodné typy PN 20 a PN 25. Plast používaný při jejich výrobě umožňuje přepravu kapaliny, jejíž teplota je 90 stupňů Celsia (norma také zajišťuje krátkodobý přebytek tohoto parametru o 10 stupňů) .

Čísla po označení písmen označují, že tlak chladicí kapaliny v topném systému může být 20 nebo 25 krát vyšší než atmosférický.

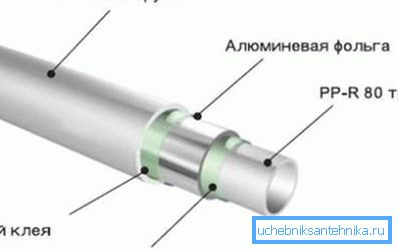

Je lepší použít polypropylenové potrubí a armatury pro vytápění s označením PN 25. Tyto výrobky jsou vyztuženy tenkou kovovou fólií, což dává vodní dopravní síti dodatečnou spolehlivost.

Bez ohledu na to, zda instalujete novou síť vytápění nebo banální výměnu trubek, měli byste je před zakoupením ujistit o kvalitě:

• výrobek musí mít dokonale kulatý a rovný tvar;
• struktura plastu, ze kterého jsou trubky odlévána, musí být po celé své délce rovnoměrná;
• na potrubí musí být nutně značení, pomocí něhož můžete zjistit datum výroby, číslo šarže a další technické parametry.

Dávejte pozor! Pro výrobu topné sítě je třeba koupit potrubí a armatury, které je propojují, vyráběné jednou rostlinou. Každý výrobce může provést malé změny v složení použitého polymeru. Následně při spájování může dojít k vzhledu manželství a volnému propojení dílů mezi sebou. Kromě toho se mohou výrobky od různých výrobců mírně lišit.

Montáž topného systému

Krok 1. Výpočty

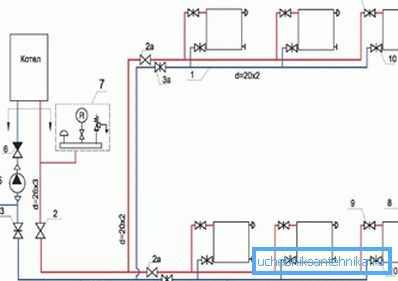

I přesto, že instalace topného systému může být provedena nezávisle, doporučuje se navrhnout odbornému inženýrovi. Pouze dokáže vypočítat všechny potřebné parametry a sestavit výkres, podle kterého bude sestava provedena.

Výběr konkrétního typu vytápění je založen na vlastnostech místnosti a její oblasti. Navíc, v závislosti na použitých radiátorech, mohou být instalovány systémy s horním přívodem chladicí kapaliny a nižšími systémy.

Před vypracováním dokumentace musí odborník zkontrolovat obydlí, odstranit jejich skutečné rozměry, ověřit přítomnost nebo nepřítomnost izolace a tak dále.

Konečný projekt, vedle přímého výkresu, by měl uvést:

• Jaký je průměr polypropylenových trubek používaných při návrhu topného systému pro prostory;
• úhly, na kterých musí být položeny hlavní potrubí, aby zajistily přirozený proud vody;
• upevňovací body a způsoby připojení radiátorů a jiných spotřebičů (kotel, ohřívač vody atd.).

Stupeň 2. Požadované nástroje

Vytápění polypropylenovými trubkami bude fungovat po dlouhou dobu a efektivně pouze tehdy, bude-li během montáže postup pečlivě sledován.

V této práci budete potřebovat nejen přímo potrubí a armatury, ale také speciální vybavení:

• speciální svařovací stroj pro pájení polypropylenu (nazývá se také "železo" nebo "páječka");
• trysky, které umožňují ohřát části různých průměrů;
• speciální řezačky trubek nebo nůžky, pomocí kterých lze řezat kusy potrubí požadované délky;
• holicí strojek - zařízení pro odstraňování zbytků z výstužné fólie z konce trubky, které mohou interferovat s pájením;

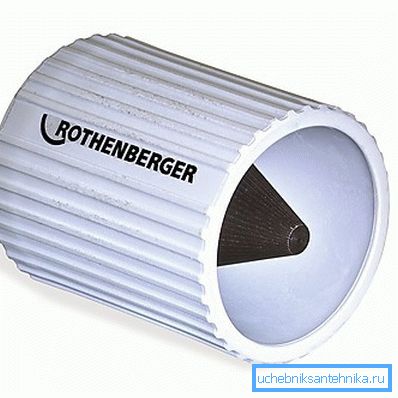

• Faskosnimitel - zařízení, které dělá zkosení na řezu potrubí, díky němuž vstupuje do armatury pro připojení trubek lépe.

Stupeň 3. Příprava

Před připojením je nutné speciálně připravit potrubí pro použití:

1. Pomocí speciálních nůžek nebo trubkových řezaček se získané polypropylenové trubky dělí na délky, které potřebujete;

1. Z konce trubky (její vnější část) se odřízne zkosení o šířce 3 mm pod úhlem 15 stupňů. Díky této operaci je trubka snadněji zasunuta do spojovacího kování. Navíc ostrý konec "nevyčistí" vrstvu vyhřívaného plastu, což může v budoucnu vést k narušení těsnosti kloubu.

1. Trubka a vnitřní povrch armatury by měly být důkladně vyčištěny od prachu a nečistot a poté odmaštěny speciální hmotou.

Stupeň 4. Svařování

Je zapotřebí začít s přípravou zařízení:

1. Instalujte žehličku na speciální stojan, který usnadňuje jeho používání a chrání před zraněním.
2. Termostat zařízení by měl být nastaven na 270 stupňů Celsia. Tato teplota je optimální pro svařování polypropylenových trubek při instalaci topného systému.
3. Poté musíte počkat, až se zařízení zahřeje. Konec tohoto procesu bude indikován zelenou LED.

Proces vzájemného propojení trubek se provádí v následujícím pořadí:

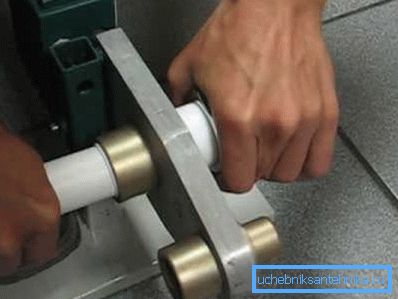

1. Na čepu páječky je umístěna armatura a trubka je zasunutá do zásuvky. To se musí provést současně, takže vytápění a tavení plastů na obou částech probíhá rovnoměrně.

1. Doba zahřátí závisí na průměru použitých součástí a je uvedena v přiložené dokumentaci pro páječku.

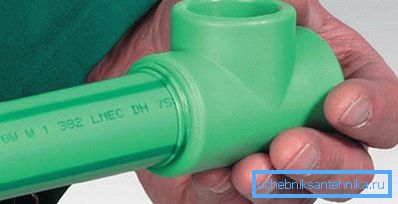

2. Po ukončení tavení je nutné odstranit trubku a tvarovky z páječky a zasunout je do sebe.

Chcete-li zajistit dokonalou kvalitu během dokování, doporučujeme dodržovat následující tipy:

• spojovacích částí, musíte se ujistit, že jejich axiální vedení je striktně paralelní;
• během vytvrzování plastů nelze pohybovat potrubí a armaturou;
• při spojování výrobků je zakázáno je otáčet kolem své osy.

Fáze 5. Upevnění

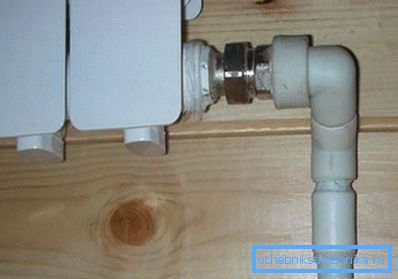

Připojení radiátorů k vytápění se provádí pomocí speciálních rychlospojitelných prvků, které jsou připevněny ke koncovým úsekům topných potrubí.

Aby nedošlo k deformaci během provozu, všechny hotové díly by měly být upevněny na stěně pomocí svorek nebo konzol. Musí být navrženy tak, aby odolaly hmotnosti potrubí plněné vodou. Stejným způsobem namontované radiátory.

Závěr

Pokyny uvedené v tomto článku podrobně popisují postupnost činností, které vám umožní vybavit polypropylenové jednorázové vytápění soukromého domu vlastním rukama. Podobná výstavba se provádí a výstavba podobného schématu v bytě. Bližší informace o našem tématu vám řeknou nabídnuté video.
