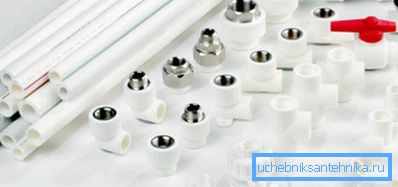

Polypropylenové trubky a tvarovky: prvky, normy, tipy pro

Jak vybrat polypropylenové trubky a armatury? Obecně platí, jaké to jsou a jaké normy se vyrábějí? Jak používat polypropylen pro instalaci domovních instalatérských nebo topných systémů?

V článku se budeme snažit odpovědět na tyto otázky.

Obecné vlastnosti

Co byste měli vědět o polypropylenu?

• PN při označování potrubí odpovídá pracovnímu tlaku v atmosféře (kgf / cm2) při + 20 ° C.

Důležité: Jak teplota stoupá, maximální povolený pokles tlaku. Takže u potrubí PN25 při + 90 ° se rovná 8-9 atmosfér. Při normálním provozu centrálního zásobování vodou a topení však tlak v nich nepřesahuje 6-7 kgf / cm2.

• Maximální pracovní teplota pro všechny typy polypropylenu nepřesahuje 95 ° C. Podle současného SNiP by neměly být ve vnitřních inženýrských sítích obytných budov vyšší teploty; v praxi je za určitých podmínek možné překročit tuto hodnotu.

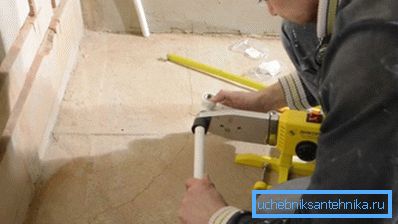

• Trubky a tvarovky z polypropylenu jsou spojeny nízkoteplotním svařováním. Sousední plochy jsou roztaveny speciální tryskou pro páječku o teplotě asi 240 stupňů a jsou kombinovány; po ochlazení pevnost spojení není horší než celá oblast.

• Materiál je lehký (polypropylen je nejlehčí z plastu, jeho hustota je pouze 0,91 g / cm2) a je výjimečně tvrdá. Vnitřní povrch potrubí nepřevyšuje sedimenty a zůstává hladký i po desetiletích provozu.
• Kombinované náklady na polypropylenové trubky a armatury z nich činí nejlevnější řešení na trhu.. Samotné polyetylénové trubky jsou ještě levnější, ale vyšší cena armatur a provozní teplota omezená na 40 stupňů činí z polyethylenu nekonkurenční.
• Výroba polypropylenových trubek a tvarovek byla již dlouho založena na území Ruské federace. Výrobky se zejména prodávají pod značkami Sanpolimer a Potok.

Výztuž

Specifikace výrobců polypropylenových trubek a tvarovek vždy mimo jiné zahrnují přítomnost výztuže a jejího typu. Co je posilování a proč je potřeba?

Toto je název pro zavedení materiálů s vysokou pevností v tahu do stěn s minimálním koeficientem tepelné roztažnosti. Cíle přímo plynou z vlastností - tudíž se prodloužení při ohřevu snižuje a zvyšuje pevnost v tahu.

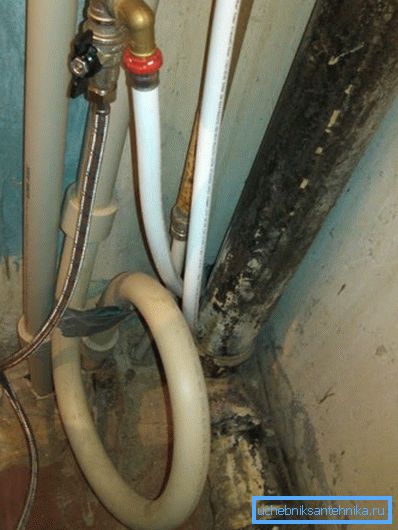

Užitečné: dlouhé rovné úseky na TUV a vytápění jsou však dodávány s kompenzátory - ohybem ve tvaru U nebo kroužkem. Upevnění potrubí je mobilní a při uložení do drážky na konci každé komunikace zůstává vždy volný prostor 5 až 10 mm.

Všimněte si, že tvarovky pro polypropylenové trubky jsou vyráběny bez vyztužení: vysoká pevnost je dosažena jednoduchým zesílením stěn a prodloužení při ohřevu není rozhodující pouze kvůli malé velikosti armatury.

Zesílené trubky jsou namontovány na horkou vodu a topení.

Na prodej najdete výrobky se dvěma typy výztuh.

Hliník

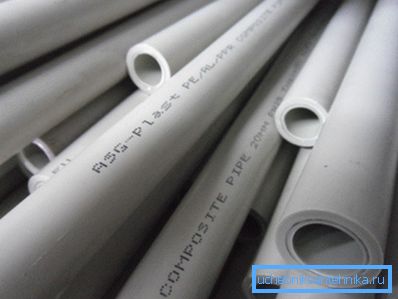

Mezi dvěma vrstvami polypropylenu se lepí vrstva hliníkové fólie o tloušťce nepřesahující půl milimetru. Tudíž při pevné tloušťce stěny se pracovní tlak zvyšuje z PN20 na PN25 a prodloužení při vytápění se blíží průtažnosti oceli.

Při svařování vyžaduje hliník povinné odstranění kontaktu s příslušenstvím z oblasti. Faktem je, že za určitých podmínek se kov, který se dotýká vody, začne rozpadávat, což způsobí oddělení potrubí a prudký pokles jeho pevnosti.

Výztužná vrstva může být umístěna přísně uprostřed stěny a blíže k vnější ploše.

Návod na přípravu konce potrubí pro svařování závisí na jeho umístění:

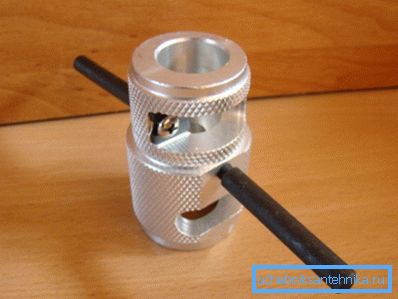

• Vnější vrstva se čistí holicí strojkou - tryskou vhodného průměru s noži umístěnými na vnitřním povrchu.

• Fólie umístěná uprostřed je odstraněna z tavicí zóny pomocí řezačky čelního skla, nástrojem, ve kterém jsou nože umístěny na konci trubky.

Vlákno

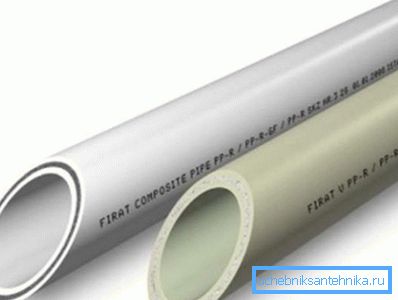

Alternativní způsob vyztužení je tvořit vrstvu uprostřed stěny, zpevněnou přidáním nasekaných skelných vláken - vlákna. Takové výrobky nevyžadují odstraňování. Prodloužení během ohřevu je sníženo, ale poněkud méně než při použití hliníku.

Standardní

Hlavní technické parametry - rozměry polypropylenových trubek a tvarovek, tolerance, tloušťka stěny atd. - upraveno podle GOST R 52134 - 2003.

Zvědavě: norma reguluje výrobu tlakových trubek ze všech termoplastů. Zejména v textu jsou uvedeny prostý a zesíťovaný polyetylén, PVC a polybuten.

 Dávejte pozor na jeho klíčové body.

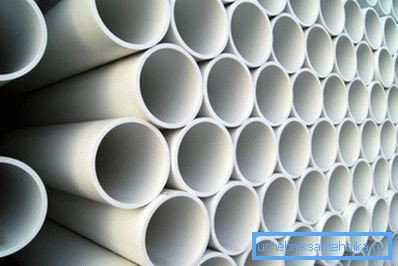

• Minimální průměr uvedený v normě je 10 milimetrů, maximální průměr je 1600.

• Minimální tloušťka stěny je 1,3 milimetrů, maximální je 61 mm.
• Maximální odchylka vnějšího průměru závisí na jeho hodnotě a musí odpovídat následující tabulce:

• Trubky o malých (do 180 mm) průměrech mohou být dodávány nejen v přímých úsecích, ale také ve svitcích nebo cívkách.

• Spolu s svařováním kontaktních zásuvek standard zajišťuje montáž polypropylenu pomocí elektrofuziových armatur (vybavených vlastním topným tělesem).

Tipy pro instalaci

Při svařování polypropylenových potrubí vlastním rukama je nutné dodržovat několik jednoduchých pravidel.

• Na konci potrubí určeného ke svařování se vnější zkosení odstraní.

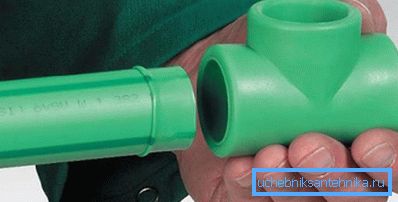

• Po tavení jsou díly spojeny translačním pohybem bez otáčení.
• Po ukotvení musí připojení zůstat pevné po dobu nejméně jedné minuty.

Závěr

Doufáme, že informace nabízené čtenáři budou užitečné při opravách nebo výstavbě (viz také článek Příslušenství pro polypropylenové trubky: typy a jejich technický popis).

Video v tomto článku vám umožní vizuálně seznámit se s montáží polypropylenových trubek a tvarovek. Úspěchy!
