Polypropylenové potrubí s jeřábemi - výrobní funkce

07-01-2018
Trubky

Při paralelním připojení několika topných zařízení nebo uspořádání topného systému "teplá podlaha" se ujistěte, že používáte kolektory. Tato zařízení lze zakoupit v klempířství nebo si vyrobit. V tomto článku se podíváme na to, jak sestavit sanitární kolektor s uzavíracím ventilem z takového trvanlivého a cenově dostupného materiálu, jako je polypropylen.

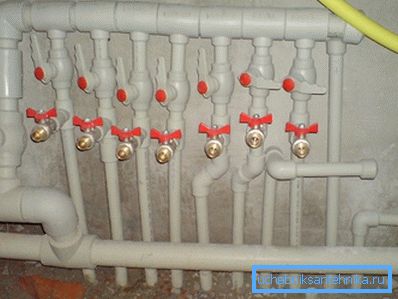

Polypropylenová vodovodní potrubí s kohouty

Obecné informace

K dnešnímu dni se kolektory, které jsou obecně označovány jako hřebeny, používají pro kumulativní připojení řady topných a sanitárních zařízení. Zvenku je toto zařízení válcovou součástí s jedním vstupem a více kohoutky. Každá kohouta je dodávána s uzavíracími ventily.

Princip činnosti tohoto zařízení je následující - voda nebo jiná kapalina je dodávána do vstupu pod tlakem. Dále se rozděluje mezi kohouty, které umožňují paralelně připojit několik sanitárních těles, nebo například několik obrysů podlahového vytápění.

Připojení kolektoru umožňuje rovnoměrný tlak vody ve všech instalacích, když jsou současně zapnuty. V případě použití hřebenů v topných systémech je zajištěno rovnoměrné vytápění všech topných zařízení (radiátorů nebo obrysů teplé podlahy).

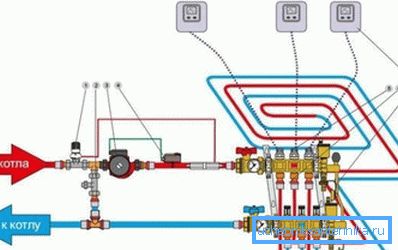

Schéma využití kolektorů v systému podlahového vytápění

Je velmi jednoduché sestavit polypropylenový hřeben s vlastními rukama a vše, co potřebujete, je sada odpalů a kulových kohoutů.

V tomto případě bude mít zařízení řadu výhod, jako například:

  • Odolnost proti korozi.
  • Těsnost, protože kování jsou navzájem bezpečně přivařeny.
  • Trvanlivost - na polypropylenových stěnách kování se téměř nehromadí žádné měřítko.
  • Levné, vzhledem k tomu, že cena polypropylenových trubek a tvarovek není vysoká.
  • Spolehlivost, protože polypropylen je poměrně odolný materiál.
  • Schopnost provádět přesně tolik kohoutků, jak je požadováno.
  • Schopnost používat výrobek jak pro systém zásobování vodou, tak pro vytápění.

Z těchto důvodů mnoho odborníků preferuje kovové kolektory zařízení, sestavené nezávisle na polypropylenových částech.

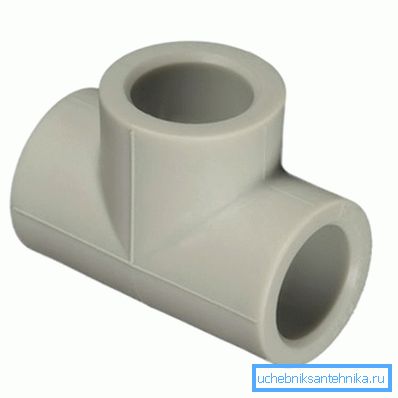

Polypropylenové odpaliště

Výrobní sběratel

Materiály

Takže pro samostatné sestavení potrubí s uzavíracím ventilem z polypropylenu jsou vyžadovány následující materiály:

Polypropylenové trubky 32 mm
Vidlicová trubka Jeden
Spojky U trubek o průměru 32 mm
Tees Stejné průměry
Kulové kohouty Také musí mít vhodný průměr, počet kohoutků musí odpovídat počtu kohoutků.

Dávejte pozor! Kulové ventily lze použít pouze k otevření a zavření proudu. Je-li nutné regulovat jeho intenzitu, je třeba použít jiný typ ventilu.

Průměry trubek a tvarovek mohou mít další parametry. Hlavní věc je, že odpovídají průměru potrubí.

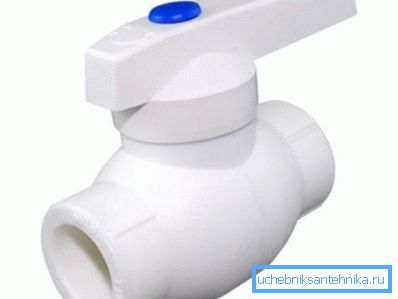

Polypropylenový kulový kohout

Montáž

Pokyny pro sestavení hřebene jsou poměrně jednoduché, hlavní věcí je dodržovat následující postup:

  • Nejprve se propojují odpaliče. Každý odpal slouží jako kohoutek.
  • Potom je na jedné straně instalována zástrčka a na druhé straně úhel. při 90 stupních (pokud bude přívod vody v dolní části).
  • Po montáži kolektoru bez jeřábů stačí instalovat uzavírací ventil pro každou zásuvku. K tomu je na každou troubu svařena malá část trubky, do které je spárován polypropylénový kulový kohout.

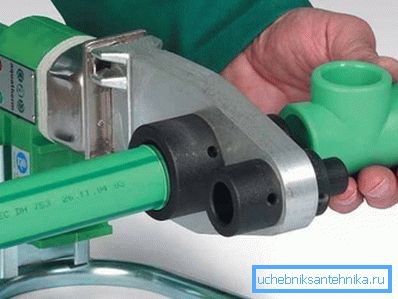

V polypropylenových částech fotopapíru

Pro připojení všech součástí budete potřebovat speciální svařovací stroj (páječku).

Následuje postup posunutí připojení pomocí tohoto zařízení:

  • Prvním krokem je ohřát páječku na provozní teplotu. Připravenost přístroje bude signalizována zelenou LED diodou.
  • Vzhledem k tomu, že armatury jsou vzájemně propojeny segmenty potrubí, zatímco je svařovací stroj ohříván, je nutné vyčistit část potrubí, která bude přivařena k armatuře. To se provádí pomocí speciálního nástroje, který je umístěn na špičce trubky a otáčí se.
Čištění potrubí
  • Poté, co páječka dosáhne pracovní teploty, vložte armaturu a trubku do trysek nástroje a počkejte, až se povrch plastů roztaví. Kompletní s páječkou je stůl, který zobrazuje dobu tavení pro části různých průměrů.
  • Po uplynutí doby uvedené v tabulce je nutné odstranit části, které mají být spojeny z trysek, a spojovat je. V této pozici je třeba držet až do ztuhnutí, snaží se nepohybovat ani se otáčet.
  • Poté musí být trubka spojená s armaturou odříznuta a ponechána na konci, aby se svařila další armatura.

Tip! Abyste mohli "dostat ruku", měli byste cvičit na odpadky potrubí a spojky, protože špatně spájená část může zničit celý kolektor.

Tímto principem jsou všechny detaily propojeny. Pokud bude kolektor s kulovými kohouty použit pro topný systém, pak je třeba provést další takové zařízení pro návrat.

Závěr

V mnoha případech je kolektor nezbytným prvkem rozvržení. Jak jsme zjistili, výroba tohoto zařízení z polypropylenu je v kompetenci každého domácího řemeslníka, který ví, jak zvládnout páječku pro plastové trubky. Zároveň kvalita a vlastnosti výrobku nebudou horší než značkové hřebeny.

Z videa v tomto článku se můžete dozvědět některé další informace k tomuto tématu.
