Polyetylénová vodní trubka: regulační dokumentace, instalace

Jak praktické jsou tlakové trubky z polyethylenu? Jaké normy řídí jejich produkce? Jakým způsobem můžete instalovat potrubí z polyetylénových trubek - vlastními silami a použitím průmyslového vybavení? Pokusíme se odpovědět na tyto otázky.

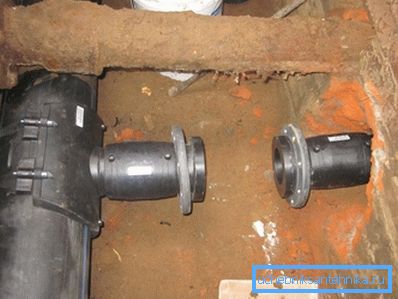

Polyetylén rychle nahrazuje tradiční materiály pro pokládku vodních trubek.

První známost

Co víme o polyethylenu? Je to nejlevnější a nejpoužívanější plast na světě vyrobený polymerací ethylenového plynu. Je odolný vůči kyselinám, zásadám a nízkým teplotám, snadno přenáší značné mechanické zatížení a silné rázy vlivem vlastností viskozity a tlumení.

Poznámka: elasticita polymeru je udržována při nízkých teplotách, takže vodní trubky z polyethylenu mohou tolerovat zmrazení vody v nich bez zničení. Potrubí je napnuto a po rozmrazení se vrátí na původní velikost.

V závislosti na podmínkách polymerace se odlišuje polyethylen s nízkým (PND), středním (PSD) a vysokým (LDPE) tlakem:

Označení Podmínky polymerace Mechanická pevnost
LDPE 200 - 260 ° C, 150 - 300 MPa +
DED 100 - 120 ° C, 3 - 4 MPa ++
HDPE 120 až 150 ° C, 0,1 až 2 MPa +++

Z mechanických vlastností plastu závisí na pevnosti polymerního vodovodního potrubí, který je z něj vyroben. Nejvíce odolné výrobky z HDPE.

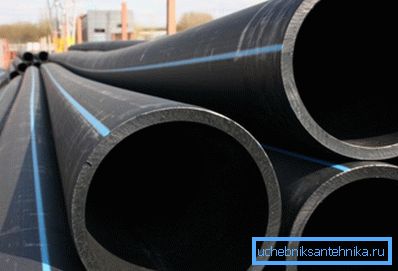

PND slouží k pokládce vodovodu.

Pracovní teplota potrubí je omezena na 40 - 60 ° C: při vyšších teplotách polymer začíná měkat.

Regulační dokumentace

Požadavky na kvalitu potrubí jsou stanoveny v GOST 18599-2001. Zvýrazňujeme některé body, které mají praktický význam při výběru a provozu.

Hlavní provozní parametry potrubí jsou:

  • Jmenovitý průměr. Může mít hodnoty od 10 do 1200 mm.
  • Jmenovitá tloušťka stěny. Jeho hodnota se pohybuje od 2 do 59,3 mm.
  • MOP - maximální jmenovitý tlak. Měří se v megapaskálech. Chcete-li převést na obvyklé kgf / cm2, stačí vynásobit MOP 10.2.
  • SDR - standardní rozměrový poměr, poměr vnějšího průměru k tloušťce stěny. Čím menší je SDR, tím vyšší je vypočtený pracovní tlak.

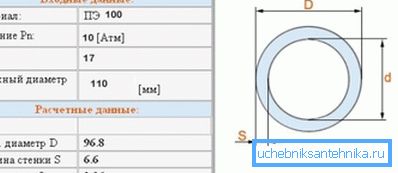

SDR se vypočítá jako poměr průměru k tloušťce stěny.
  • Pane - tzv. dlouhodobá pevnost materiálu měřená v megapaskálech. Tento parametr s poněkud nejasným popisem se vždy zobrazí v názvu trubky.

Jak číst označení stanovená standardem?

Zahrnují:

  1. Označení pevnosti materiálu. PE 32 znamená polyethylen s MRS = 3,2 MPa, PE 63 - s MRS 6,3 MPa atd.
  2. Možnost SDR.
  3. Jmenovitý průměr a tloušťka stěny.
  4. Účelové potrubí (pitné nebo technické).
  5. Odkaz na GOST 18599-2001.

Například pod názvem PE 100 SDR 11 - 32 x 3 skla GOST 18599-2001 skrývá polyetylénová vodní trubka o průměru 32 mm s 3 mm stěnou vyrobenou z materiálu s MRS = 10 MPa pro potřeby pití.

Navíc:

  • Barva trubky je černá (alternativně, černá s modrými pruhy) nebo modrá.

Nicméně: 32 výrobků vyrobených z PE musí být výhradně černá.

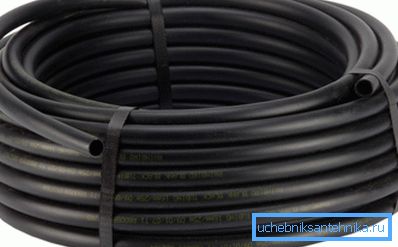

Potrubí PE 32 v poli.
  • S průměrem až 180 mm mohou být trubky dodávány ve svitcích, na svitcích a v rovných délkách. S větším průměrem - pouze v přímých úsecích.
  • Výrobky musí mít hladké povrchy - vnější a vnitřní. Pouze mírná vlnitost je povolena.

Montáž

Jak sestavit potrubí z polyetylénových trubek dodávaných v rovných částech? Metody připojení závisí především na průměru a tloušťce stěny.

Stěny nad 4 mm

Zde je hlavním způsobem instalace tupo svařování. Pro roztavení konců trubek je použito plochého elektrického topného prvku (zrcadlo) s povlakem proti přilnavosti; centrování a následné upínání potrubí je zajištěno ručním, mechanickým nebo hydraulickým zařízením (s velkým průměrem).

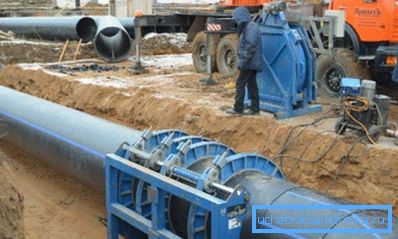

Fotografie zachycuje proces tupého svařování.

Upínací síla je 1,5 kg / cm2; doba ohřevu a fixace je určena tloušťkou stěny potrubí:

Stěna, mm Vytápění, s Výstup topného zrcadla lumen, s Koncová komprese, sec Chlazení tlakového spoje, sec
4.5 45 5 5 6
7 70 6 6 10
12 120 8 8 16
19 190 10 11 24
26 260 12 14 32

Navzdory nízké tepelné vodivosti polymeru neposkytuje úplnou ochranu proti zamrznutí při nízkém průtoku vody potrubím. Venkovní vodovodní potrubí z polyetylénových trubek je vždy umístěno pod úrovní zamrznutí půdy; Odhad vody pro potrubní potrubí z polyetylénových potrubí bude v souladu s tím zahrnovat zemní práce a v zimním období i rozmrazování horní vrstvy půdy.

Je zajímavé, že bičové svařované čepy se často používají k rekonstrukci starých ocelových a litinových vodovodních potrubí, a ne vždy tyto práce vyžadují výkopy.

Způsoby vytáhnutí polyetylénové trubky do starého zásobování vodou lze přičíst dvěma hlavním kategoriím:

  1. Projděte starou trubicovou trubku menšího průměru. Menší nerovnost polyethylenu ve srovnání s kovy kompenzuje sníženou vůli; nicméně, ukládání na stěnách starých trubek může způsobit, že brouk je problematický. Dokonce i přes předběžné mechanické čištění: někdy se manžeta nedokáže vyrovnat s vytrvalými vrstvami vápna a rezu.

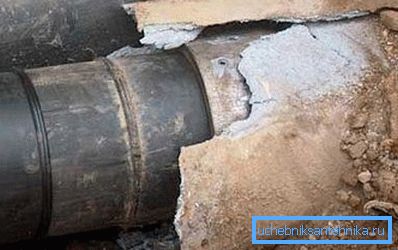

Nová trubka je vytahována uvnitř starého.
  1. Projděte potrubí stejného průměru s předběžnou likvidací starého potrubí. V tomto případě je hydraulický kalibrátor předběžně tažen starým potrubím kabelem, který cyklicky zvyšuje a snižuje jeho vnější průměr, ničí starou linii a tlačí své úlomky do půdy.

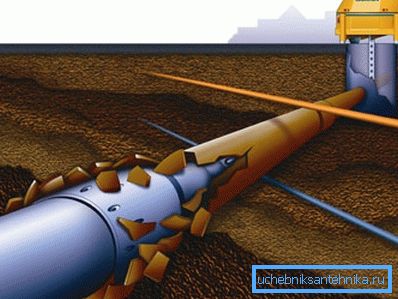

Kalibrátor zničí staré potrubí a tlačí zbytky do půdy.

Stěny menší než 4 mm

S malou tloušťkou stěn může být instalace potrubí z polyetylénových trubek provedena pomocí elektricky svařovaných nebo kompresních armatur.

  • V prvním případě jsou objímky zásuvek umístěny na koncích trubek, po kterých je na jejich kontaktní svorky přivedeno napětí 12 voltů. Ohřívání spirálového ohřívače zabudovaného do armatury způsobuje, že se spolehlivě spojí s potrubím.

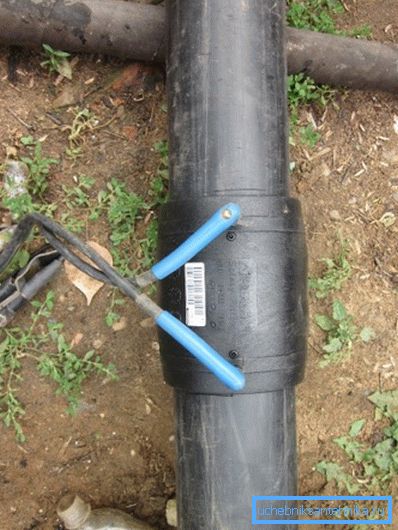

K dosažení svařovaného spoje stačí krátkodobé napájení svorek.
  • Kompresní armatura potrubí potrubí s pryžovým O-kroužkem při dotažení pojistné matice. Tento způsob připojení nevyžaduje použití jiného nástroje než nůžky pro řezání trubek. Nejjednodušší pokyny mohou zabránit úniku během montáže: buďte opatrní při umístění gumového těsnicího kroužku a vyvarujte se průchodu mezi drážkou a tělesem armatury.

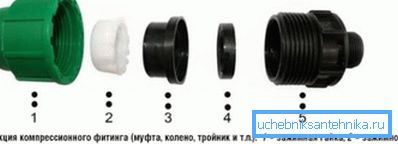

Konstrukce komprese.

Závěr

Doufejme, že se nám podařilo odpovědět na všechny otázky, které jsou pro čtenáře zajímavé. Jako vždy bude nabídnuto další tematické informace videem v tomto článku. Úspěchy!
