Plastové plynové potrubí - nové slovo při zplyňování

02-05-2018
Trubky

V našem mocném stavu je tradičně obvyklé vybavovat plynové systémy kovovými trubkami. Ale čas plyne a ve všech průmyslových odvětvích se stále více kovů nahrazuje vysoce kvalitními polymery. Naši lidé se také začínají ptát, zda plastové trubky mohou být použity pro plyn, v jakých systémech je povoleno a jak je to bezpečné.

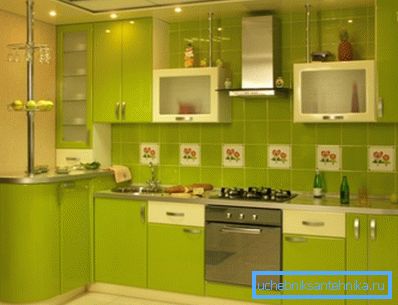

Foto skryté plynové vedení v kuchyni.

Nebudeme odhalovat mnoho utajení, když říkáme, že v západním kovu se používá pouze pro přepravu zkapalněného plynu pod vysokým tlakem. Pro výstavbu městských dálnic a zplyňování domů jsou instalovány plynové plastové potrubí. V současné době je podle GOST naší země také instalace plastů v plynárenském sektoru.

Jak jsou klasifikovány plynovody

Plyn se uskuteční pomocí plastových trubek nebo je povoleno pouze instalace kovu, přímo závisí na provozním tlaku v systému. Čím vyšší je, tím jsou přísnější požadavky na bezpečnost kladeny na materiál. Koneckonců, bez ohledu na to, jaký plyn je přepravován, jsou všechny tyto objekty vždy považovány za vysoké nebezpečí.

Stavby, které dodávají plyn do našich domů, jsou rozděleny do 4 hlavních kategorií.

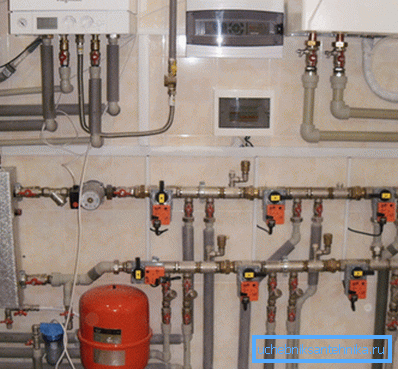

Plastové vedení.
  1. Systémy první kategorie jsou navrženy pro pracovní tlak v rozmezí 0,6 - 1,2 MPa pro konstrukce přepravující směsi zemního plynu nebo plynu a vzduchu. Pro přepravu LPG je tlaková norma 1,6 MPa. Takové konstrukce jsou namontovány výhradně z oceli, jak vnější, tak i podzemní.
  2. Druhá kategorie reguluje dodávky směsí pod tlakem v rozmezí 0,3 až 0,6 MPa. Tyto struktury přepravují směsi mezi městskými distribučními stanicemi.
  3. Střední tlakové konstrukce jsou navrženy pro 0,005 - 0,3 MPa. Jedná se o potrubí, které dodávají směs od středního distributora plynu do několika výškových budov nebo ulic v soukromém sektoru.
  4. Přímé propojení bytů nebo domů se provádí pomocí systémů s nízkým tlakem menších než 0,005 MPa.

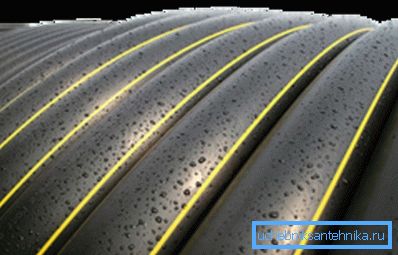

Ohebný polyetylén malého průměru.

Ať už je možné použít plastové trubky pro plyn, nebo zůstat na kovu, závisí do značné míry na seizmické aktivitě oblasti, které půdy v této oblasti a přítomnosti bludných proudů.

Kde a jak se montují polymery

I když je trh s polymerními výrobky poměrně široký, ne každý plast je vhodný pro použití v plynárenských zařízeních. Kromě toho je plast má výrazně nižší pevnost než kov, v souvislosti s tím jsou kladeny zvláštní požadavky na instalaci těchto konstrukcí (také si přečtěte článek Ocelové vodní a plynové potrubí - jejich vlastnosti a vlastnosti).

Jaké polymery jsou povoleny

  • Plynové trubky z polyetylénu jsou v současnosti vedeny mezi polymery na trhu s plynem, cena je cenově dostupná. Tlustěnné polyetylénové trubky pro plyn mohou být použity v potrubí 3 a v některých případech i ve 2 kategoriích.

Polyetylénové vedení kolem domu je také přijatelné. Tento materiál nereaguje s přepravovanou směsí a nebojí se vnější expozice chemicky aktivním látkám.

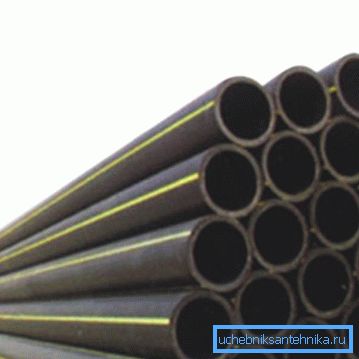

Polyetylén pro dálkové vedení.
  • Ale polyetylénové trubky pro plyn mají několik významných omezení. Konkrétně se tyto konstrukce nedoporučují používat, pokud existuje pravděpodobnost snížení teploty pod -25 ° С. Kromě toho se tento materiál obává vystavení ultrafialovým paprskům, takže tyto trubky nelze namontovat na slunce.

Důležité: všechny plynovody PND a jiné polymery se ve srovnání s kovy vyznačují nízkou hmotností a nízkou mechanickou stabilitou. V této souvislosti je položení těchto linek mimo budovy povoleno výhradně metodou metra.

  • Kovový plast je také povolen pro montáž na plynovod. Vzhledem k vícevrstvé struktuře je odolnější a odolnější ve srovnání s polyethylenem, ale jeho mechanická pevnost také zůstává hodně žádoucí. Proto by měla být položena také skrytým způsobem.

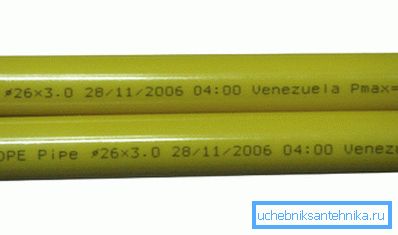

Plynové potrubí z polypropylenu.

Důležité: PVC produkty polyvinylchloridu se nedoporučují pro použití v plynárenském průmyslu, protože tento materiál je schopen reagovat s některými směsmi a uvolňovat toxický chlorethylen.

  • Polypropylenové plynové potrubí pro pokládku vnitřních vodičů v domě se hodí téměř dokonale. Cena tohoto materiálu je více, ale technické vlastnosti jsou nepřiměřeně vyšší než u konkurenčních.

Jejich síla je dostatečná pro to, aby se otevřely kolem bytu, mají nejvyšší odolnost vůči chemicky aktivním látkám. Polypropylenové trubky pro plyn se nebojí slunečního světla a snadno se hodí.

Tipy pro instalaci

Jak již bylo uvedeno výše, potrubí HDPE pro plyny (HDPE - nízkotlaký polyetylén) se bojí slunce, má nízkou hmotnost, vysokou elasticitu a teplotní omezení. To způsobuje skryté podzemní nebo uvnitř stěn instalaci konstrukcí.

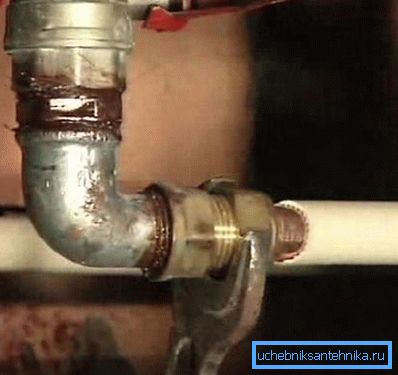

Připojení měkkých čar.

A pod zemí jsou kladeny takové linie, pouze s izolací, nemohou být umístěny v betonových boxech nebo v galeriích vybavených, jako v případě úniku, pravděpodobnost výbuchu je vysoká. V případě těsnění ve stěnách by měl být zohledněn koeficient tepelné roztažnosti, na který je tento materiál vystaven. Linky jsou opatřeny měkkou izolací.

Při instalaci zvážit skutečnost, že čím menší bude konstrukce rozdílných spojovacích uzlů nebo přechodů, tím stabilnější bude tlak, a proto se výrazně sníží spotřeba energie při přepravě. Systémy HDPE lze připojit pomocí svorek nebo tupého svaru.

Krimpovací kování je vhodná pouze pro přepravu tekutin, potrubí z polyethylenu lze spojit pouze tupým svařováním, jsou označena žlutě.

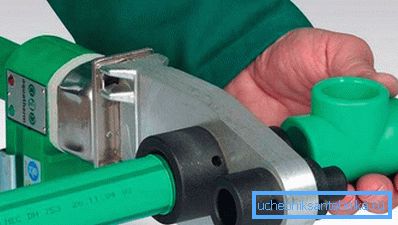

Připojení polypropylenových výrobků.

Polypropylenové trubky pro přívod plynu jsou spojeny tradičním způsobem pomocí speciální páječky. Podle průměru výrobků jsou na páječi vybrány a instalovány trysky odpovídající velikosti.

Poté se potrubí a armatura umístí na obě strany těchto trysek. Během několika vteřin dochází k vytápění a podrobnosti jsou připojeny k zastávce. Nezapomeňte, že po ukotvení musí být spojení udržováno v statické poloze po dobu 5 - 7 sekund.

Systém může být uveden do provozu po 20 minutách. Je-li rozvržení prováděno otevřeným způsobem podél stěny, mělo by být fixováno v intervalu nejméně 50 cm.

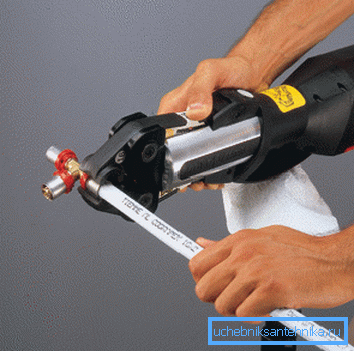

Lisovací kovové trubky.

Linky z kovoplastu jsou upevněny pouze uzavřeným způsobem. To je velmi výhodné, pokud se například provede rekonstrukce. Odolný, pružný materiál má nízký koeficient tepelné roztažnosti, takže může být bezpečně zděděn do stěn.

Se stejnými trubkami je vhodné vybavit linky mezi nedalekými budovami v soukromé stavbě. V letní kuchyni vyhoďte větev z domu, je to možné pomocí kovových trubek.

Pokud jde o připojení kovových plastových trubek, instrukce umožňuje instalaci pouze lisovacích tvarovek. Potrubí je v tomto případě zasunuto až do lisovací objímky a prolisováno pomocí speciálního nástroje. Všechny tyto spojovací systémy nejsou určeny k demontáži, jsou namontovány trvale.

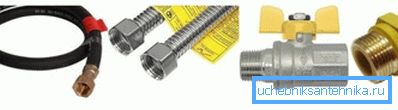

Měkké hadice pro plynové zařízení.

Důležité: veškeré práce na instalaci plynovodů by měly provádět výhradně odborníci, kteří mají zvláštní povolení. Kromě toho musí být systém trasy předem registrován a schválen příslušnými orgány. S vlastními rukama můžete připojit pouze flexibilní plynovou hadici z potrubí k plynovému kamni.

Video v tomto článku ukazuje některé body týkající se plastových trubek.

Závěr

Přestože se distributoři pro distribuci plynu pro domácnost řídí nízkotlaké systémy, měly by být pro ně opatrně vybrány plynovody z plastových plastů a je lepší je svěřit odborníkům. Koneckonců plyn není vtip a chyba zde může být drahá (viz také článek "Vodní plynové potrubí a jeho vlastnosti").
