Jaký typ oceli je 09g2s? Jaké je jeho složení? Co je a jakými normami je potrubí z této oceli - řekněme, potrubí 219-8 09g2s? Jaká je technologie výroby těchto produktů? Pokusíme se najít odpovědi.

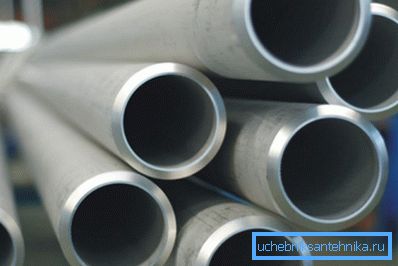

Náš hrdina zblízka.

Ocel 09g2s

Toto je název nízkolegované konstrukční oceli pro svařované ocelové konstrukce. Rozsah pracovních teplot je od -70 do + 425 ° C, což umožňuje použití materiálu mimo jiné i v těch nejnáročnějších klimatických zónách a také při přepravě vysokoteplotních plynů a kapalin.

Celkové chemické složení je následující:

Prvek periodické tabulky Obsah%
C 0,12 nebo méně
Si 0,5 - 0,8
Mn 1,3 - 1,8
Ni 0,3 a méně
S 0,04 a méně
P 0,035 a méně
Cr 0,3 a méně
N 0,008 a méně
Cu 0,3 a méně
As 0,08 a méně
Fe 96 - 97

Je zajímavé, že v názvovém systému přijatém v Ruské federaci název stupně oceli označuje množství uhlíku v 0,09% a nikoliv maximální povolenou hodnotu 0,12. Zbývající symboly označují mangan (až 2%) a křemík (méně než 1%).

Co dalšího můžete říct o této značce:

  • Je silnější než většina oceli., jejíž cena je zhruba na stejné úrovni (asi 25 000 rublů za tunu).
  • Vysoká viskozita, spojené s malým množstvím uhlíku, přetrvává i při těžkých mrazu.
  • Co je zvláště užitečné - během svařování nedochází k vytvrzení nebo přehřátí, ovlivňující vlastnosti plastů. (Viz také článek Butt-Weld Pipe: Funkce.)

Trubky

Jaké trubky z oceli 09g2s lze nalézt v prodeji? Jelikož se zabýváme mimořádně silným kovem, je logické předpokládat, že tato kvalita bude poptávka. Ve skutečnosti: ocel je poptávka především v oblasti výroby bezešvých trubek.

Důvody jsou zcela jasné: podélný elektrický svar bude vždy slabým bodem potrubí. A kde je potřeba speciální odolnost proti hydraulickému tlaku, snaží se je zbavit.

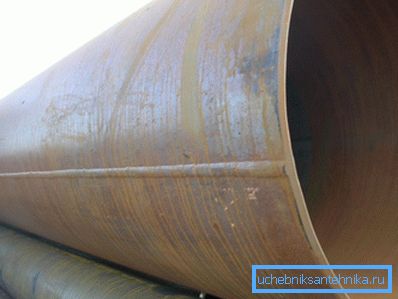

Podélný šev - zranitelné místo vysokotlakého potrubí. To představuje 9 ze 10 nárazů.

Pro co se používají bezešvé trubky? Je zřejmé, že pro instalaci domovní instalace s vlastními silami je jejich síla poněkud nadbytečná: prioritní oblastí aplikace jsou vysokotlaké potrubí pro různé účely. Tudíž potrubí 168x14 St 09g2s o tloušťce stěny 14 milimetrů je navrženo pro pracovní tlak vyšší než 11 MPa (100 atmosfér).

Výrobní technologie

Moderní průmysl vyrábí bezešvé ocelové trubky dvěma hlavními způsoby - deformace za tepla a za studena. Co to znamená prakticky? Stručně popisujeme hlavní fáze výroby.

Hot deformace

  1. Pevný válcový polotovar (tyč) se umístí do pece, kde se ohřeje na teplotu, při níž se ocel stává plastovou.
  2. U piercingového mlýna se trubka změní na dutý válec - rukáv.
  3. Do pouzdra se vloží tŕň potažený tepelně odolnými mazivy, čímž se vytvoří jeho vnitřní průměr.
  4. Po opětovném ohřevu se objímka navíjí na trn tak, že postupně snižuje průměr válců.
  5. Kalibrovaný a ochlazený polotovar po vytažení trnu je rozřezán na kusy požadované délky, předává kontrolu kvality a zasílá se do skladu hotových výrobků.
Schéma výrobního cyklu.

Studená deformace

Klíčovým rozdílem této technologie je to, že po propíchnutí se objímka ochladí a deformuje s teplotou, která je značně pod úrovní rekrystalizace oceli.

Důležité: Po válcích je obrobek temperován (zahřívání následováno pomalým chlazením). Tím dochází k odstranění vnitřních namáhání nahromaděných během deformačního procesu, což pozitivně ovlivňuje tažnost a konečnou pevnost výrobků.

Profily

Bezešvá profilová trubka - čtvercová nebo kulatá - je získána ze stejného kulatého polotovaru, opět deformací v válcích s předběžným ohřevem nebo následným tepelným zpracováním.

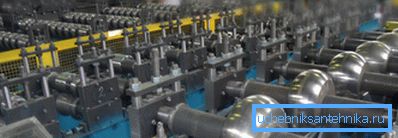

Profilovací válečky.

Sortiment

Jaké velikosti potrubí lze nalézt v prodeji? Stůl řady trubek válcovaných za tepla je obsažen v normě GOST 8732-78, deformované za studena - v GOST 9734-75. Pro profilové výrobky existují jejich vlastní normy: čtvercový sortiment se nachází v GOST 8639-82, pravoúhlý - v GOST 8645-68.

Svařované za tepla

Podle GOST 8732-78 poskytuje následující rozsah velikostí:

  • Průměr - od 20 do 530 mm.

Poznámka: V koordinaci se zákazníkem mohou být vyrobeny výrobky o průměru 550 mm.

  • Tloušťka stěny - od 2,5 do 75 mm.

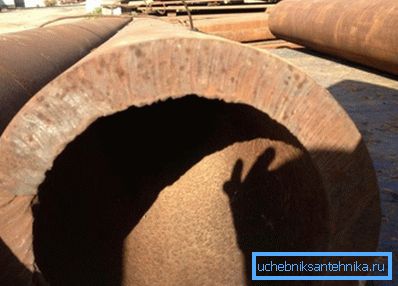

Foto umožňuje odhadnout tloušťku stěn.

Kromě seznamu velikostí standard obsahuje pokyny pro výrobce o mezních tolerancích:

Vnější průměr, mm Mez odchylky
Normální přesnost Zvýšená přesnost
50 nebo méně 0,5 mm 0,5 mm
50 až 219 1% 0,8%
Přes 219 1,25% 1%

Studený tvar

Podle GOST 8734-75 mají trubky válcované za studena poněkud odlišný rozsah velikostí.

  • Minimální vnější průměr je 5 mm, maximum je 250.
  • Tloušťka stěny - od 0,3 do 24 mm.

Stávající tolerance:

  • U vnějšího průměru do 10 mm je přípustná odchylka nejvýše 0,15 mm.
  • Pro 10-30 - 0,30 mm.
  • Pro 30-50 - 0,4 mm.
  • Při průřezu přesahujícím 50 mm by odchylka neměla překročit 0,8% jmenovitého průřezu.

Obdélníkový

Rozměry jsou v rozmezí od 15x10 do 180x150; Kromě toho standard nabízí speciální velikosti - až 230x100. Tloušťka stěny - od 1 do 12 (pro výrobky se speciálními rozměry - až 20) mm.

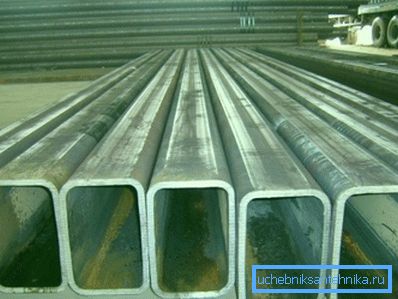

Tlustěnné obdélníkové proftruba.

Náměstí

Zde je minimální velikost 10 mm s milimetrovou stěnou. Maximální - 180 při tloušťce stěny 14 mm.

Závěr

Doufáme, že jsme byli schopni uspokojit čtenářskou zvědavost v oblasti poznávání poměrně exotických typů produktů potrubí. Jako vždy video v tomto článku nabídne další informace. Úspěchy!
