Ohýbání trubek: jak ohýbat část doma

Ocelové a plastové potrubí se používají nejen pro uspořádání systémů pro zásobování vodou, kanalizace a vytápění. Učiní mnoho dalších užitečných návrhů. Ale ve skutečnosti je jedním z nejsložitějších procesů ohýbání trubek v chladném stavu. Pojďme se podívat na jeho popis podrobněji.

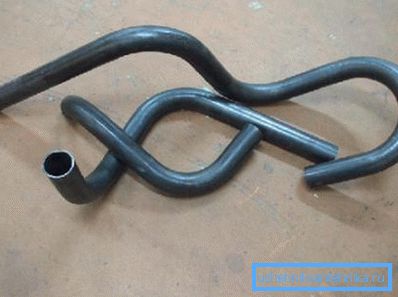

Ohýbání trubek je komplikovaný proces, ale je to možné

Parametry ohýbání trubek

Stejně jako většina jiných složitých technologických procesů je ohýbání trubek řízeno přísnými technologickými normami.

Potřebujete sledovat mnoho nuancí:

  • při ohýbání součásti by se neměly zplošťovat nebo trhat;
  • během ohýbání musíte zajistit, aby materiál nebyl vrásčitý zvlněný;
  • Ujistěte se, že dodržujete minimální poloměr ohybu, který závisí na materiálu potrubí, jeho tloušťce stěny a průměru.

Pokyn, který je stanoven v GOST 3262-92, zajišťuje odlišný poloměr ohybu pro kulaté kovové trubky. Čím je část tlustější, tím větší je poloměr ohybu.

Při ohýbání je třeba vzít v úvahu mnoho různých parametrů.

Při ohýbání rukama musíte splnit následující požadavky:

  • u trubek o průměru až 20 mm je minimální poloměr ohybu 3 vnějších průměrů;
  • pro velké části - 4.

Je třeba poznamenat, že ohýbání za tepla umožňuje snížit na polovinu tyto hodnoty, ale vyžaduje použití speciálního zařízení. K tomu dochází, protože proces ohřevu značně zvyšuje plasticitu kovových trubek.

Dávejte pozor! Výrobky s tlustými stěnami určené pro uspořádání vodovodních potrubí jsou velmi obtížné ohýbat. Proto, aby se předešlo problémům, nedoporučuje se používat minimální poloměr ohybu. V případě potřeby použijte kování lépe.

Ještě obtížnější ohýbat čtvercové trubky (profilované). Za tímto účelem jsou používána speciální zařízení, která jsou vybavena trnem - ohebnou ocelovou částí, která se při ohýbání vejde dovnitř a zabraňuje tvorbě kloubů nebo zvlnění.

Profesionálové používají speciální CNC ohýbačky trnů (řízené počítačovým systémem), díky nimž se dosahuje nejjemnější kulatosti.

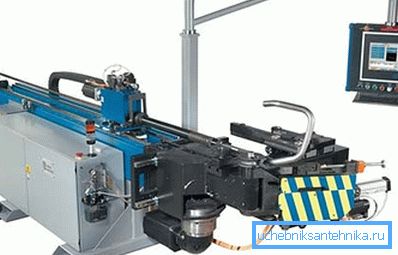

Fotografie ohýbačky trnů s programovým ovládáním

Ohýbání hliníkové trubky, stejně jako výrobky z mědi a mosazi, je méně náročné na pracovní sílu, protože tyto kovy jsou velmi tvárné. Fyzika procesu se však nemění.

Když se ohýbá, vnitřní plocha oblouku se zvětší a deformuje a vnější se stane tenčí. To ovlivňuje pevnost a zhoršuje technické vlastnosti součástí. Nezáleží na tom, zda byla použita studená nebo horká technologie.

Nezávislé ohýbání trubek

Ocelové díly

Pro ohýbání kovových výrobků se používají ruční ohýbačky trubek, které mají několik různých trysek pro zpracování dílů různých velikostí a různých materiálů. Nejčastěji používají hydraulický zdvihák, který umožňuje zpracovávat hrubé stěny potrubí.

Pokud potřebujete udělat jeden nebo dva ohyby, doporučujeme kontaktovat instalatéry oddělení bydlení. Obvykle mají podobné zařízení a cena za služby bude nízká.

V extrémních případech můžete za pomoci dostupných nástrojů udělat zatáčky, ale bude to vyžadovat velké investice času a úsilí.

Pro práci budete potřebovat:

  • stolní nebo tesařské pracovní stoly;
  • říční písek (jeho množství závisí na průměru potrubí);
  • válcový kovový polotovar, jehož poloměr je co nejblíže k velikosti ohybu potrubí;
  • dvě zátky pro utěsnění konců trubek;
  • plynový hořák (blowtorch).

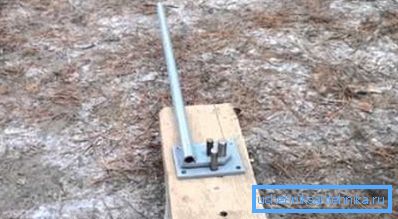

Samoobslužné zařízení pro ohýbání

Práce jsou prováděny v následujícím pořadí:

  1. Písek musí být vyčištěn nečistotami a kalcinován hořákem, dokud přestane kouřit při zahřátí.
  2. Válcový obrobek je upevněn ve svěráku stojanu, který musí být namontován na pracovní stůl, jinak se celá konstrukce otočí.
  3. Aby trubka mohla udržet svůj vnitřní průřez, musí být naplněna kalcinovaným pískem. Aby nedošlo k dostatečnému spánku, okraje potrubí jsou blokovány dopravní zácpou.

Tip! Písek by měl být nalit co nejtěsněji. Utěsněte ho dřevěnou hůlkou nebo poklepáním na trubku.

  1. Potom je jeden konec obrobku vložen mezi doraz a použitý trn a druhý je ohnutý správným směrem. Je-li potrubí příliš krátké, může být na jeho konci položena další část, která bude sloužit jako páka. Úhel by měl být o 2-3 stupně více, protože potrubí částečně obnoví svůj tvar po zastavení expozice.
  2. Pokud potřebujete silný ohyb, pomůže vám hořák. S jeho pomocí je třeba ohřívat část v ohybu na třešňovou barvu a potom ohýbat trubku. Aby se z výrobku dostal horký vzduch, je nutné vrtat malé otvory v dopravní zácpě.
  3. Na konci práce jsou zástrčky vytaženy nebo odříznuty a písek se vylije.

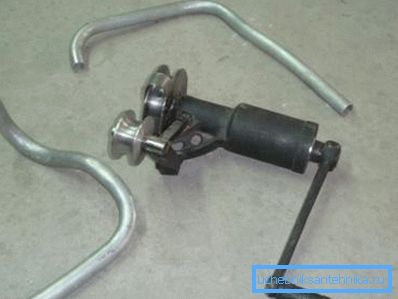

Domácí ohýbač trubek

Hotová ohnutá část musí být zkontrolována na závady:

  • zkontrolujte místo záhybu a ujistěte se, že nedošlo k trhlinám, trhlinám, poškození kovů a zvlnění;
  • zamíchejte místo ohybu z měřítka a měřítka;
  • pokud je to nutné, vyřízněte závity požadované velikosti na koncích polotovaru.

Trubky z měkkých kovů

Zpracování trubek z mědi, mosazi nebo hliníku je téměř stejné jako v předchozí části. Takové výrobky lze ohýbat bez zahřívání, ale současně se doporučuje naplnit vnitřní prostor dílu roztavenou kalafunovou pryskyřicí.

Pokud potřebujete ohýbat obrobek na minimální možný průměr, doporučuje se materiál ještě zahřát. Bude snadnější pracovat, ale pokud se objeví závady, bude obtížnější je opravit - bude zapotřebí ohřívání.

Pozor! Namísto písku nebo kalafuny pro vyplnění vnitřního prostoru můžete použít pružinu vhodného průměru. Jsou prodávány ve specializovaných prodejnách.

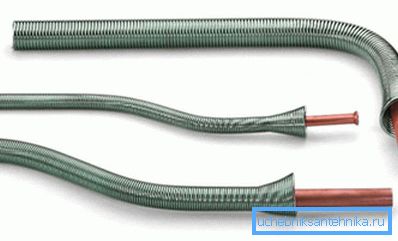

Pružiny pro ohýbání mosazných trubek

Pokud se často stavíte proti různým trubkám, doporučujeme, abyste neohýbali a nezískali speciální ohýbač trubek pro ohýbání trubek, což vám umožní snadno a rychle zpracovat velké množství polotovarů.

Závěr

Nejkvalitnější je samozřejmě ohýbání trubek, které se provádí strojově řízenými stroji. V domácím prostředí však můžete ohýbat podrobnosti o kvalitě, pokud pečlivě dodržujete výše uvedená doporučení. Další informace o tomto můžete získat ve videu v tomto článku.
