Ohýbání profilového potrubí: test ostrosti

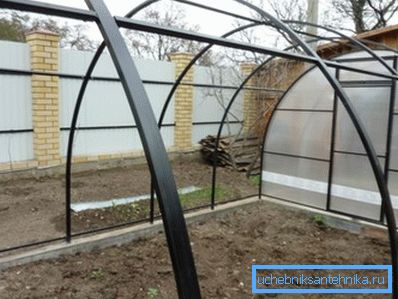

Profilová trubka má "úhlový" tvar - čtvercový a obdélníkový. Na první pohled se zdá, že není možné dát klenutý tvar. Ale pevně rozhodnout o použití takového materiálu pro skleníkové rámy, přístřešky, při vytváření architektonických řešení v zahradě (oblouky, mříže, pergoly) - lze dosáhnout požadovaného. Profilová trubka je flexibilní podél poloměru - je to docela jednoduché to dělat vlastním rukama, každý se s ní dokáže vypořádat.
Princip fungování trubkového ohýbače
Konstrukce tohoto zařízení je poměrně jednoduchá - 2 zastávky a boty, poháněné pákou. Pomocí tohoto jednoduchého zařízení můžete ohýbat potrubí o průměru 5 - 150 mm.
Zároveň pro velké průměry fyzická síla obsluhy již není dostatečná, zvláště s tlustou stěnou. Aby mohlo ohýbání probíhat hladce a bez problémů, je zařízení vybaveno hydraulickým pohonem, což způsobuje významné zvýšení nákladů na zařízení.

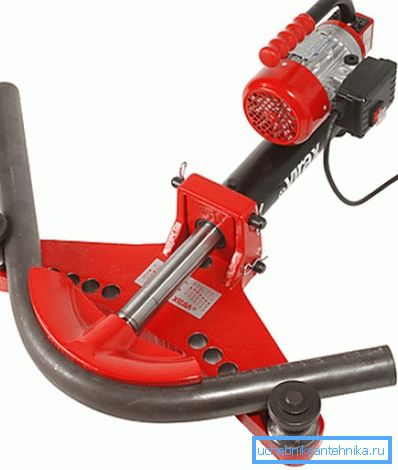

Pokud potřebujete ohýbat velmi malou trubku, můžete použít variantu ohýbačů trubek pro trubky s otevřeným rámem. Z hlediska bezpečnosti to není nejlepší možnost, protože riziko plynutí potrubí je dostatečně velké.

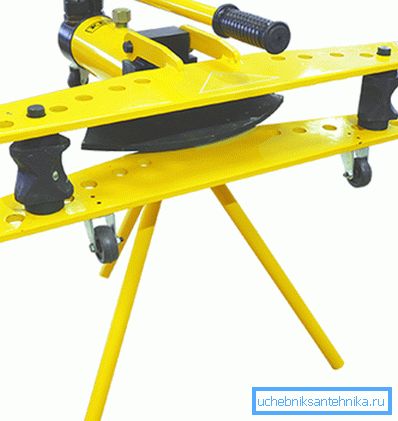

Pokud jde o velké průměry, v tomto případě se používají pouze přístroje se zavřeným rámem. Díky tomu trubka nebude za žádných okolností zaskočena.
Ohýbač trubek může pracovat na jiném principu. V tomto případě je profilová trubka jednoduše vytažena mezi válce (zarážky), čímž se deformuje.
Profily různých kovů a různých úseků reagují na ohýbání také různými způsoby. Například je potěšením pracovat s trubkami z neželezných kovů - mědi, mosazi, duralu, hliníku, malého průřezu. Jsou plastové a dobře ohnuté, představují kouzelné fantazie pánů. Vynikající vydržet při nízkých teplotách.
Lidové ohýbání profilů "recepty"
Vymyšlené způsoby ohýbání profilových trubek v domácnosti jsou někdy jediným způsobem, jak provádět naše plány. I přes zdánlivou primitivitu technologie jsou získané výsledky schopny dosáhnout kvalitní, geometrické přesnosti a perfektních tvarů.
Technologie z vlastní dílny

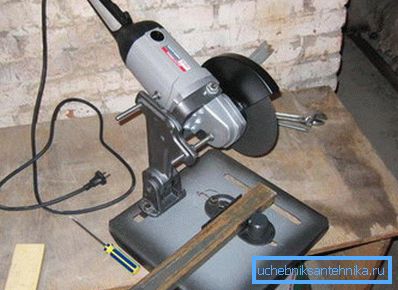

Ohýbání profilu pomocí brusky a svařovacího stroje je nejznámější a proto oblíbenou metodou.
Zahrnuje několik sekvenčních operací.
- Za prvé je pečlivě vypočítán poloměr ohybu..

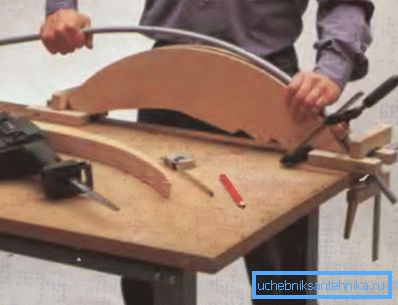

- Můžete vytvořit dřevěný vzorek. Bude to nejpřesnější ohyb.
- Na ploše, která změní tvar, se použijí příčné značky.. Právě pro ně budou provedeny řezy, procházející po 3 stranách potrubí (levé - dolní - pravé nebo, pro přehlednost, obrácené písmeno "p").
- Připevněním a upevněním profilu na šablonu na nedotčené straně může dojít k ohybu..
- Bity a brusky.
Dávejte pozor! Doporučuje se používat tuto metodu při práci s velkým profilem, protože samotný proces trvá dostatečně dlouho.

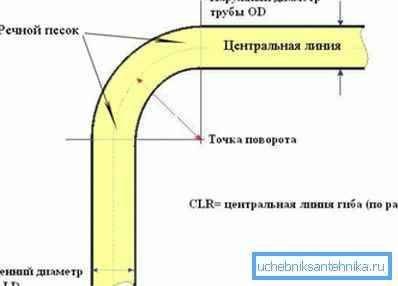

Pomocí písku ohněte trubku
Písek je schopen udržet formu nejen ve formě sochy na pobřeží, ale také pomáhá udržovat tvar profilu během procesu ohýbání, zabraňující zploštění nebo praskání.
Tato operace je téměř stejně ekvivalentní s prací na ohýbači trubek a bude potřebovat následující materiály:
- křemenný písek;
- dřevěné čepice o délce 10 až 20 cm;
- plynový hořák;
- vrtačka;
- prase, jehož průměr je roven vnitřnímu poloměru ohybu profilu;
- pryžová palička.
Dávejte pozor! Pístek musí předcházet dvěma fázemi předběžného zpracování: důkladné prosévání, mytí a konečné sušení. Měli by být uchovávány až do použití v čisté nádobě.
Lidové instrukce pro ohýbání pískem zahrnují povinné sekvenční operace.
- Jeden otvor potrubí je pevně ucpaný dřevěnou zátkou.
- Prostřednictvím jiné díry se písek nalije na takovou úroveň, aby do něj vstoupila druhá čepička.
- Zbývající otvor je pevně utěsněn.
- Prostřednictvím prasete se ohýbá. Chcete-li dosáhnout malého poloměru, ohnutí se ohřívá plamenem hořáku. Je důležité, aby nedošlo k přehřátí povrchu a zabránilo se vzniku váhy, což poškozuje kvalitu potrubí.
- Klepnutím s pryžovou paličkou se ohyb přivede k dokonalosti.
- Z dokončeného produktu vyskočí, vypálí nebo vyvrtá víčko.
- Třepáním a poklepáním na nalévání plniva.
Profil a harmonie vody
Těžké mrazy budou loajální pomocník při ohýbání, například měděné trubky. Z nástrojů a materiálů budou potřebovat pouze vodu a prase. Tato technologie je také velmi jednoduchá.
Jeden konec trubky těsně zapojíte zátkou, voda se nalévá uvnitř a druhý otvor je zasunut. Po úplném zmrazení vody je materiál připraven k použití.
Je pozoruhodné, že použité fyzické úsilí je minimální - zploštění nedochází a průřez není téměř narušen.

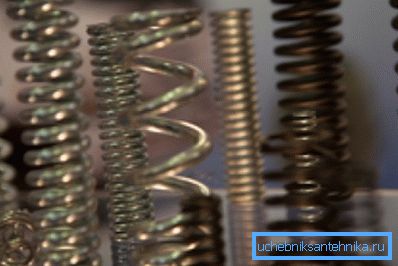

Použijte pružinu pro ohýbání

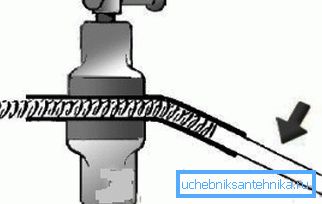

Je pružný s použitím pružiny v dutině profilu, který je založen na principu síly vnitřního působení. Kromě profilového potrubí, fukaru nebo plynového hořáku a šablony vhodného průměru budete potřebovat neobvyklou čtvercovou pružinu. Je vyroben z ocelového drátu o průměru 2 až 4 mm, který je ohýbaný o velikosti průřezu o něco menší než vnitřní část potrubí.
Dávejte pozor! Pružina by měla být velmi blízko profilové dutiny. Optimální mezera mezi vnější částí pružiny a vnitřní trubkou je od 1,5 do 2 mm.
Umístěním pružiny do obrobku začne foukací zařízení zpracovávat povrch deformovatelné části výrobku. Dostatečně ohřívejte část, zajistěte disk, ohněte a přiložte požadovaný rádius rukama.
Dávejte pozor! Neodstraňujte bezpečnostní pokyny. Cena nedbalosti je příliš vysoká. Ochranné rukavice, brýle a kleště pro uchopení horkých trubek spolehlivě ochrání před popáleninami. Pro požární bezpečnost by měl být umístěn vedle nádoby s vodou nebo pískem.
Shrnutí
Rozsah použití profilových trubek je dostatečně široký. Vysoká cena profesionálních ohýbačů trubek určených k práci s tímto materiálem často znemožňuje jejich použití.
Stává se těžké pochopit autorovy myšlenky. Někdy lze situaci uložit pouze ohýbáním profilového potrubí vlastním rukama.
Video v tomto článku ukazuje příklad ohýbání profilového potrubí.
