Ohýbač trubek pro samotné potrubí

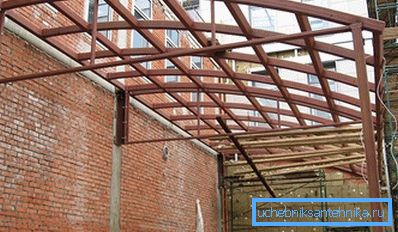

Jedním z nejžádanějších materiálů jsou při provádění staveb nejrůznějšího typu kovové trubky. Zejména mluvíme o pravoúhlých trubkách. V domácnosti jsou používány k vytváření různých vzorů od altánů, k přístřeškům a nástavbám. A každý, kdo se s nimi zabýval, ví, že docela často je třeba tyto trubky ohýbat.

Problém lze vyřešit několika způsoby, jedním z nejúčinnějších je použití ohýbače trubek. Tento speciální nástroj lze nalézt na stavebním trhu bez problémů. Je však třeba říci, že cena těchto zařízení je často poměrně vysoká.

Tip! Pokud nebudeme mluvit o profesionální činnosti, pak by bylo mnohem výhodnější, abychom si ukládali potrubí do trubky vlastními rukama.

Rozsah aplikace

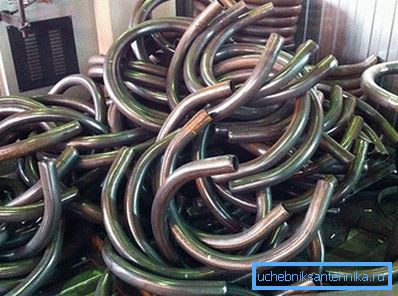

Pro co nejúplnější pochopení problému je třeba říci pár slov o tom, kde se právě používají ohýbačky. Jak již bylo zmíněno výše, hlavním uplatněním těchto zařízení je konstrukce, kde ohýbání potrubí je často nezbytným opatřením. Hlavním problémem je, že bez zvláštního přizpůsobení je tento proces velmi obtížně realizovatelný. Je téměř nemožné ohýbat profil bez záhybu stěny a jakákoli jiná potrubí. Ale pokud používáte ohýbač trubek, můžete dosáhnout stejnoměrného ohýbání trubky pod úhlem až 180 stupňů bez jakýchkoliv následných problémů.

Co jsou ohýbače?

Co se týče typů ohýbačů trubek, je třeba říci, že existuje několik poměrů tohoto speciálního zařízení a budou se lišit různými způsoby.

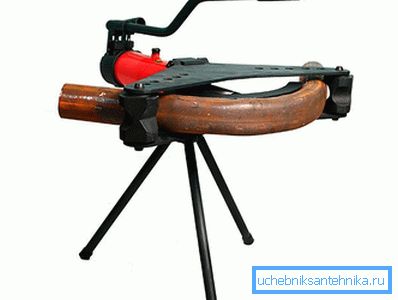

• Nejdříve mluvíme o tom, že můžete najít profesionální modely a možnosti pro ekonomické využití. Budou se lišit nejen jejich rozměry, ale také jejich pracovním principem. To znamená, že profesionální modely jsou obvykle poháněny elektromotorem a hydraulikou jsou používány během provozu, ale domácích ohýbacích strojů bude s největší pravděpodobností mechanické a práce kvůli svalové síle osoby. Jak je snadné odhadnout, ruční ohýbačka trubek bude mnohem menší a levnější než jeho profesionální protějšek.
• Navíc k výše uvedeným rozdílům lze uvést, že ohýbačky trubek se liší v průměru potrubí, s nimiž mohou pracovat.
• Modely se také liší ve způsobu skládání. Takže je možné rozlišovat ohýbačky trubek arbaletny, pružiny a typ segmentu.

Princip činnosti

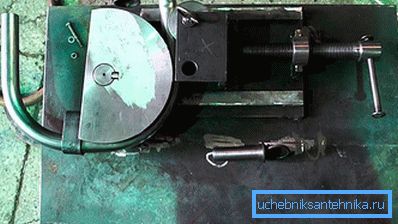

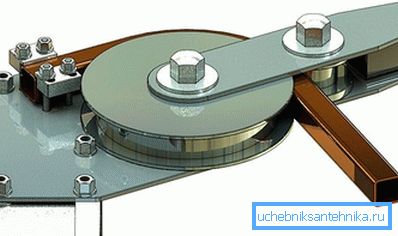

Před zahájením procesu sestavování nástroje, jako je ruční ohýbač trubek, musíme říci pár slov o tom, na čem je založen princip činnosti. Důležitým bodem však je, že trubka umístěná v stroji se ohýbá buď kolem zaoblené šablony, která má daný poloměr povrchu, nebo se ohýbá jako výsledek rovnoměrného mechanického tlaku na její straně z jedné strany. Ve většině případů je výhodnější, protože je snadnější výroba bude druhou možností. To, že se o něm bude diskutovat níže.

Výroba

Aby bylo možné vyrábět vysoce kvalitní stroj pro ohýbání trubek, měla by se práce provádět postupně.

Příprava

Stejně jako ve většině případů, pokud potřebujete kvalitní práci, měli by začít s pečlivou přípravou. A hovoříme zde nejen o potřebě připravit materiály, které budou potřebné, ale stojí za to postarat se o to, aby byly k dispozici všechny potřebné nástroje.

Materiály a nástroje

• Kovový roh. Bude vyroben ze samotného rámu stroje. Ačkoli můžete použít jiný materiál, stejně jako stejné tvarované trubky.
• Budete potřebovat tři otočná ložiska hřídele. Můžete hledat ready-made, ale můžete je vyrobit sami.
• Nebudete moci dělat bez spojovacích prostředků, jako jsou různé šrouby a tyče.
• Bulharský s řeznými kotouči pro kov.

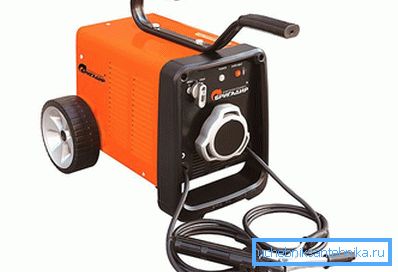

• Svařovací stroj.
• Měřicí zařízení (ruletka, úhel, úroveň atd.).
• Pracovní nástroj (sada klíčů, šroubováky, kladivo atd.).

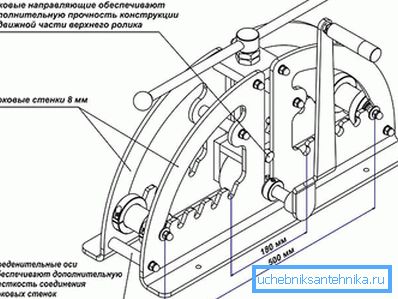

Kromě toho je nutné nezávisle nebo si půjčit z odborné literatury výkresy budoucího příslušenství. V přípravné fázi bude tedy možné určit nuance konstrukce, což výrazně urychlí proces okamžité montáže.

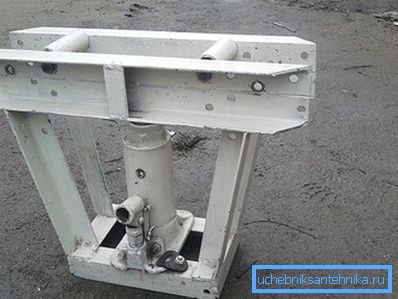

Rám

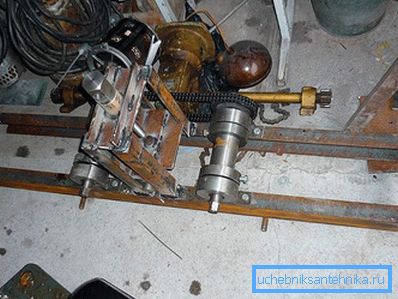

Pokud jsou dokončeny všechny přípravné kroky, můžete pokračovat v práci. Nejprve musíte vytvořit ohýbač nosných rámů. Není nic těžkého. Je vyroben z kovového úhlu nebo trubek. Materiál je řezán pomocí brusky a konstrukční prvky jsou upevněny svařováním. Lze dodat, že fyzické rozměry rámu mohou být vybrány na základě osobních úvah, ale současně nejoptimálnější výška rámu bude, pokud je několik centimetrů nad pásem osoby, která má pracovat.

Tip! Používáme-li termíny geometrie, potom je kostra obecně rovnoběžnost. Přestože můžete použít jiné možnosti.

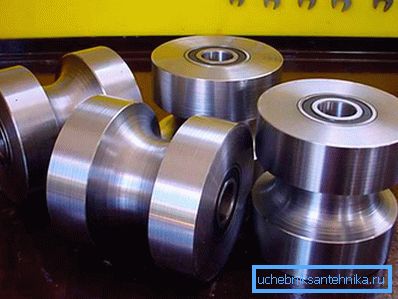

Hřídele

Poté, co je hlavní rám připraven, rotující hřídele jsou k němu připojeny. K těmto účelům lze použít upínací svorky, které jsou buď přitahovány k rámu pomocí šroubů nebo připevněny pomocí svařování. Obecným významem je, že obě hřídele by měly být upevněny přes horní rovinu rámu. Pokud jsou hřídele vyráběny nezávisle, můžete například uvést ocelový šrot požadované délky, na kterém jsou kuličková ložiska umístěna na obou stranách.

Dále musíte vytvořit malou pomocnou konstrukci pro instalaci třetího hřídele. Myšlenka je, že by měla být instalována tak, aby mohla být pohybována ve svislé rovině. K tomu je připojen ke speciálnímu kovovému rámu s nastavitelnou výškou. Na tento hřídel je připevněna rukojeť, která jej otáčí. Pro větší spolehlivost konstrukce a usnadnění práce s přístrojem mohou být všechny hřídele dodatečně propojeny pomocí řetězového převodu. K tomu jsou hvězdy svařeny na hřídelích. Výsledkem je, že když otočíte jeden z nich, všechny tři se budou otáčet.

Dokončení práce

Jako konečnou fázi práce je možné provést externí zpracování celého zařízení. To se týká jeho nátěru nebo nátěru jinou antikorozní kompozicí. Pokud jde o výrobu zařízení používaných převážně v kovovém průmyslu, je takové zpracování nezbytné. Poté může být ohýbač trubek považován za připravený.

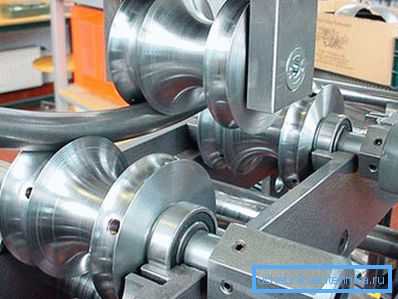

Zařízení bude fungovat následovně:

• Hřídel namontovaný na stativu stoupá.
• K tomu je vložena trubka a dvě hřídele na rámu.
• Horní hřídel spadne do roviny potrubí a je připevněn mírným tlakem na povrch.
• Pomocí rukojeti se hřídel otáčí a potrubí se pohybuje mezi hřídelemi a zaujme určitou zátěž na boku, přičemž dosahuje malého poloměru ohybu.
• Potom je hřídel trochu utažen a trubka je vytažena v opačném směru a poloměr ohybu se zvyšuje.
• Postup je opakován, dokud potrubí nepřekročí požadovaný poloměr ohybu.

Můžete dodat, že s cílem zlepšit adaptaci a usnadnit práci s ním, bude velmi užitečné připojit k motoru elektrický motor. Díky jeho použití se práce budou provádět mnohem rychleji a jednodušeji, ale současně dojde k propojení s rozvodnou sítí a dalších kilowattů na měřiči.

Je velmi jednoduché vytvořit ruční ohýbač trubek. Navíc díky tomu můžete ušetřit docela slušnou částku, protože i když si koupíte všechny materiály pro výrobu, bude emisní cena několik desítek tisíc rublů méně než nákup hotové opce. Jsou-li k dispozici všechny potřebné nástroje a materiály a zkušenosti se všemi těmito zkušenostmi, práce mohou být provedeny přes víkend.

Závěrem je třeba dodat, že práce na výrobě ohýbačů trubek jsou potenciálně traumatické, a proto jsou bezpečnostní předpisy povinné a musí být striktně dodržovány.

Přečtěte si články popisující další provozy potrubí:

• Jak ohýbat měděnou trubku.
• Jak svařovat profilovou trubku.
• Jak vařit elektrické svařovací trubky.
