Ohřívací kabel pro potrubí: funkce instalace a ovládání

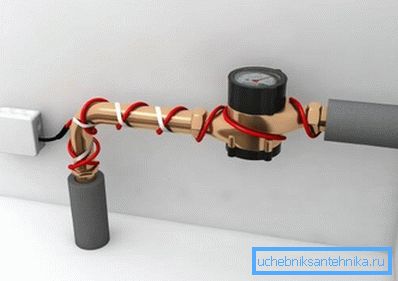

V tomto článku budeme hovořit o tom, co je topný kabel pro potrubí, jaké je jeho zařízení a jak může být použito, aby se zabránilo zmrznutí potrubí. Vzhledem k klimatickým podmínkám typickým pro provoz potrubí v Ruské federaci je možné předejít jejich zmrazení a následnému selhání v chladné sezóně zahřátím přepravovaného kapalného média.

Použití speciálního vodiče umožňuje nejen vyloučit pravděpodobnost vzniku zmrzliny a udržet požadované parametry tlaku, ale také významně snížit hloubku vodovodních potrubí.

Rozmanitost topného kabelu

Včasný topný kabel pro potrubí na trhu představuje široká škála výrobků zahraničních i tuzemských výrobců. A proto je tak důležité pochopit, který produkt, pro jaké účely je určen a co by měl být zakoupen a co je lepší odmítnout.

Obvykle je uveden celý kabel pro potrubí topné vody:

• odporová modifikace;
• samočinné úpravy.

Oba typy topení mají jedinečné vlastnosti, které je třeba vzít v úvahu při výběru a instalaci. Zvažte technické a provozní vlastnosti obou úprav co nejpodrobněji.

Odporový kabel

Odporový kabel pro topení potrubí je jeden, obvykle dva, tenké vodiče ve tvaru spirály potažené polymerem. Hlavní výhodou této možnosti je rozumná cena.

Důležité: Prodloužený kabel je realizován segmenty určité délky s odpovídajícím odporem. Proto je nutné okamžitě zvolit vhodnou velikost, protože nebude možné nakrájet zakoupený drát na libovolnou délku.

Jednoduché připojení je provedeno na obou koncích. Silná modifikace z jednoho konce je zkratována a od druhého konce je spojena s rukama k napájecímu zdroji. Volba silného vodiče je vhodnější, protože potřebuje polovinu stejně jako v případě jednožilového kabelu.

Technologicky vyspělá verze odporového topného vodiče je zónový průřezový kabel. Strukturálně je systém hlavním kabelem, pod nímž jsou umístěny dva vodiče s nízkým odporem.

Mezi těmito dráty, v určité vzdálenosti od sebe, jsou spojeny segmenty spirálových vodičů. Zónová úprava topného drátu je dražší než obvyklý analog, avšak v případě potřeby může být tento drát řezán v souladu s vhodnou délkou.

Nevýhody odporových kabelů zahrnují možnost přehřátí, pravděpodobnost chladných zón, a to jak na začátku, tak na konci obvodu.

Mezi přednosti patří takové vlastnosti jako:

• nízká cena;
• dlouhodobý konstantní výkon;
• nulová pravděpodobnost nárazového proudu;
• snadná instalace;
• spolehlivost a trvanlivost systému jako celku;
• provozní bezpečnost.

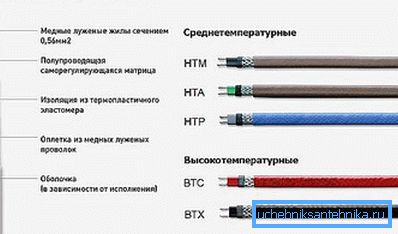

Samoregulační kabel

Samoregulační kabel pro vytápění potrubí se skládá ze dvou vodičů uzavřených v běžném polymerním plášti. V závislosti na změnách okolní teploty je odpor vodičů v důsledku toho automaticky regulován tepelný výkon v každém bodě drátu.

Tento typ kabelu je vyroben tak, aby byl přizpůsoben konkrétní teplotě, například si můžete koupit modifikaci navrženou pro teplotu topného ledu.

Dráty jsou označeny příslušným označením, ve kterém jsou indikovány indikátory jako měřič na výkon měřený při + 10 ° C a výkon při mínus teplotě okolí.

Kabely tohoto typu jsou hospodárné, spolehlivé a bezpečné v provozu. Drát lze řezat na požadovanou délku, což eliminuje plýtvání materiálu během instalace.

Důležité: Samoregulační topné systémy vyžadují profesionální přístup k instalaci. V případě nedostatečné kvality montáže koncových a adaptérových pouzder je možné selhání celého topného systému.

Odporové zapojení

Tento typ zapojení funguje jako obyčejný elektrický ohřev, a proto se zdá, že instalace a provoz zařízení není obzvláště obtížné.

Jak již bylo řečeno, podle způsobu připojení k napájecímu zdroji je odporové vedení rozděleno na jednovidové a dvoužilové:

1. Jednožilový topný kabel - Jedná se o jediný vodič, zakrytý izolací, stíněný opletením a horním polymerem, který zajišťuje požadovanou míru těsnosti.

Vzhledem k tomu, že kabel je připojen na obou stranách, měl by být smyčkový, takže oba konce jsou umístěny ve stejném místě, kde je spojení provedeno. Nejrozumnějším způsobem instalace je instalace na obou stranách potrubí.

Jednožilové odporové vedení může být umístěno pouze zvenčí a existuje řada dobrých důvodů:

• Pokládání jednojadrového kabelu do dutiny trubky bude mít dvojnásobek objemu, což pravděpodobně povede k poklesu tlaku vody a následným zablokováním;
• Vnitřní uspořádání se s největší pravděpodobností změní v prokládání drátu, což s největší pravděpodobností povede k jeho přehřátí a následnému selhání.

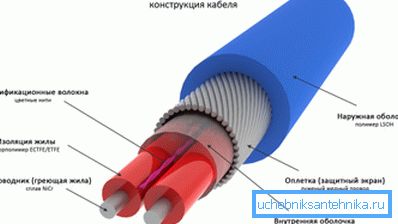

1. Předehřátí potrubí pomocí dvojitého kabelu je řádek efektivnější a snadnější.. Vytápění se provádí na dvou žilách, a proto není nutné vytvářet smyčku.

Tato výhoda umožňuje umístit kabeláž se stejným úspěchem jak uvnitř, tak uvnitř trubky. Vzhledem k tomu, že dráty jsou spojeny dohromady v jedné opletení, umístění vedení uvnitř trubky neovlivní tlak a nepovede k ucpání.

Pokyny pro instalaci dvoužilového topného kabelu zahrnují zasunutí odpaliště do potrubí. Kolmý kohout se používá k zasunutí odporového kabelu směrem dovnitř. K tomu, aby voda prošla potrubím, nevystupuje ven, je na tomto vývodu instalována speciální hermetická spojka.

Závěr

Nyní víte, co je kabeláž zahřát potrubí. Vedené výše uvedenými informacemi můžete ochránit potrubí před zamrzáním a zajistit maximální účinnost jeho provozu.

Další informace o vytápěcích potrubích s kabelem naleznete v tomto článku.
