Ohřev vodovodních a kanalizačních systémů: metody a nástroje

V jakých případech se používá elektrický ohřev vodovodů a odpadních vod? Jaké topné prvky mohu používat? Jak je správně připojit?

Pokusíme se odpovědět na tyto otázky.

Při vytápění je potřeba

Ve skutečnosti je odpověď na tuto otázku docela předvídatelná: nucené vytápění je zapotřebí tam, kde potrubí může být během provozu chlazeno pod bodem mrazu.

Proč se to může stát?

• Topení vodovodních a odpadních vod musí být zajištěno, pokud není možné je umístit pod úroveň mrazu.. Typickým příkladem je permafrost: v severních oblastech země se zem často mrazí přes 3 až 5 metrů a během léta se nerozmrazuje.

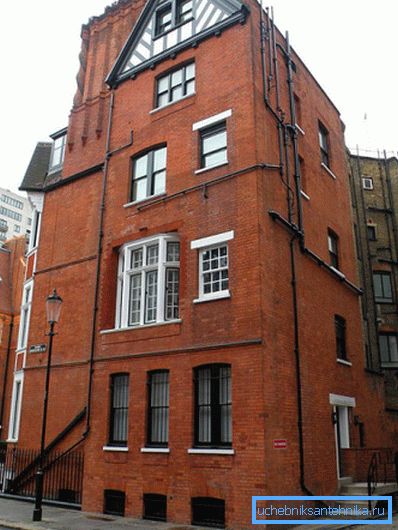

• Teplé klima, paradoxně, také dělá instalaci vyhřívané. Teplé zimy s extrémně vzácnými mrazy v některých případech dělají pohřbené nebo skryté pokládání komunikací prostě nepraktické. Takže kanalizace a voda v podkroví nad kapitálovou strukturou je mnohem snadněji roztažena podél fasády, aniž by se poškodila vnitřní výzdoba domu.

Mimochodem: pokles teploty na 3-5 stupňů mrazu nevede k zmrznutí vody v potrubí. Jak autor opakovaně přesvědčil, problémy začínají nočními mrazy dosahujícími asi 10 stupňů. Důvodem je vysoká slanost vodovodní vody, posunutí bodu mrazu a horké odpařování odpadních vod.

Nástroje

Jaké by mohlo být topení potrubní vody a odpadních vod?

Odporový kabel

Nejjednodušším řešením je tzv. Odporový kabel, izolovaný vodič s konstantním odporem. Při průchodu proudu uvolní tepelnou energii, která se rovná spotřebě elektrické energie.

To je počítáno jako produkt napětí a intenzity; proud se rovná výsledku dělení napětí celkovým elektrickým odporem vodiče.

Je zřejmé, že úpravou délky topného tělesa se známým odporem je snadné dosáhnout přidělení potřebné tepelné energie pro každý běžný měřič.

Odporový kabel může být buď jednojadrový, zahrnující pokládku uzavřené smyčky a silný, vyžadující instalaci kroužkové spojky.

Hlavní a možná jedinou zásluhou řešení je nízká cena. Hlavní nevýhodou je minimální flexibilita při výběru konfigurace: kupující je nucen používat topný článek o striktně definované délce.

Samoregulační kabel

Tento problém je velmi důmyslně vyřešen při konstrukci samoregulačního kabelu s průřezem více připomínajícím pásku.

Jak je ohřívací páska pro vodovodní potrubí a kanalizaci?

• Dva měděné vodiče vedené podél celého kabelu jsou připojeny k nulovému a fázovému kontaktu.
• Mezi nimi je vodivá matrice, což je prostě směs plastů s vysokým koeficientem tepelné roztažnosti a uhelného prachu.
• Venku může být při spirálovém pokládce ohřívače uzemněný oplet, který chrání elektromagnetické pole.

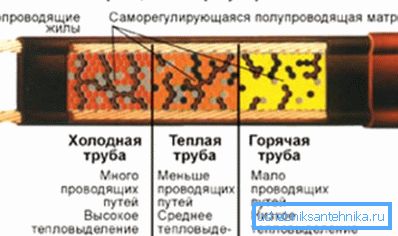

Jak funguje tato schéma?

• Při napájení vodivé matrice v důsledku průchodu proudu se začne ohřívat.
• Pokud není topení kompenzováno intenzivním chladičem, expanze matrice způsobí prudký nárůst elektrického odporu: částečky vodičů jsou od sebe odděleny. Výsledkem je, že čím více se ohřeje kabelový úsek, slabší je ohříváno.

Co je dobré?

• Tento kabel je úsporný. Při teplém počasí výrazně snižuje spotřebu energie.
• Nebojí se překrývání a místního přehřátí, které způsobují.
• Nakonec může být délka vodiče naprosto libovolná - pokud pouze spotřeba energie nepřekročí únosnost proudových žil.

Nuance: pro každou délku musí být kabel vybaven konektorem - opatrně izolovaným propojovacím můstkem. Izolace se skládá z několika teplem smrštitelných trubek, pod nimiž se před smrštěním aplikuje malé množství silikonového tmelu.

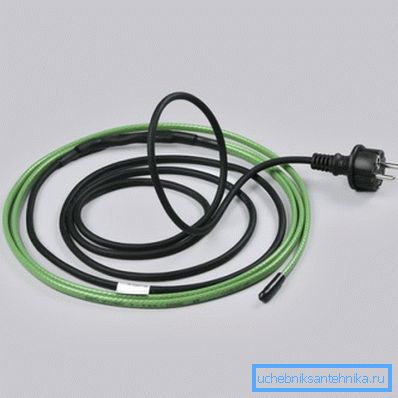

Kromě toho je druhý konec kabelu dodáván s vodičem proudu a elektrickou zástrčkou; při přítomnosti opletení musí být zástrčka uzemněna.

Jak zvolit optimální výkon samoregulačního kabelu?

Montáž

Je složité uspořádat sami ruce elektrický ohřev vody a kanalizace?

Mimo trubky

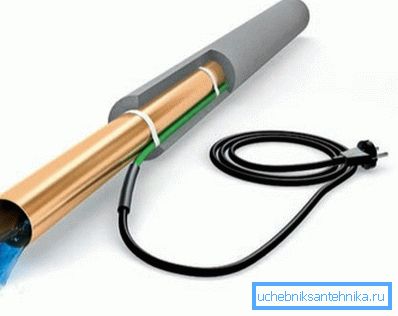

Nejjednodušší instalační příručka spočívá v položení topného tělesa podél potrubí do tepelně izolačního pláště. Kabel může být položen podélně nebo navíjen.

Pro upevnění kabelu doporučujeme použít hliníkovou pásku. Doporučení je spojeno se skutečností, že jeho odrazný povrch pomáhá snížit tepelné ztráty způsobené infračerveným zářením.

Nicméně: u ohybů potrubí je lepší použít polyetylenové svorky. Samoregulační kabel je poměrně elastický a při pokusu o jeho navíjení na trubku jednoduše roztrhne pásku.

Vnější styl je jednoduchý, ale znamená velké, necílené ztráty tepla. Dokonce i v pěnové skořepině bude podstatná část spotřeby energie zbytečně rozptýlena v prostoru.

Uvnitř potrubí

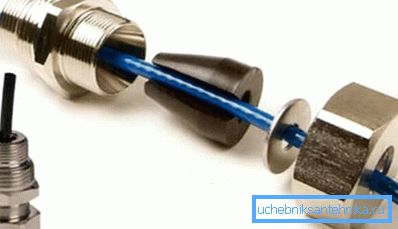

Ohřev potrubí uvnitř potrubí je mnohem efektivnější, ale vyžaduje vyřešení problému utěsnění vstupního bodu kabelu. Za tímto účelem se používají speciální kování s gumovými nebo silikonovými těsněními: při utažení spojovací matice těsnění utěsňuje kabel.

Je možné položit topný kabel do kanalizace nebo do septiku?

Obvykle je to velmi odrazováno. Zde však musíte pochopit jednu jemnost.

Vnější plášť každého topného kabelu je polyvinylchlorid, který je velmi odolný proti agresivním médiím, z nichž jsou vyráběny odpadní potrubí. Smršťování je však mnohem méně odolné vůči agresivnímu prostředí odpadních vod a během několika let se v nich prostě rozpouští.

Odtud - zřejmý závěr: je možné se ohřát zevnitř a od kanalizace; Kabelové pouzdro se však musí v žádném případě odebírat mimo něj. Kromě toho nezapomeňte na možnost zablokování: při čištění kabelu nebo drátu může kabel poškodit.

Závěr

Na které z metod vytápění se zastaví - čtenář samozřejmě bude muset sám vybrat. K dispozici jsou všechny potřebné informace.

Jako obvykle, řada dalších materiálů nabídne video v tomto článku. Úspěchy!
