Ohřev trubek s topným kabelem: jaký je proces
Během výstavby venkovských domů je třeba předem zajistit veškerá opatření pro izolaci komunikací (zakopání v zemi pod bod mrazu, izolace minerální vlny, polystyrenová pěna, polyetylénová pěna), ale někdy to není. Můžete se setkat s mělkým příkopem, potrubími protékajícími nevytápěnou místností a v takových případech můžete být uloženi topným kabelem pro potrubí.
Níže se podíváme na to, co to je, jak je namontováno, a také vám ukážeme video v tomto článku.

Izolace potrubí
Kabel vytápění

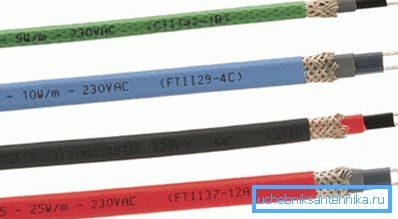

- Samoregulační topný kabel pro topné potrubí je vyráběn ve formě pásového ohřívače, kde je polovodičová polymerní matrice vyhřívána dvěma paralelními vodiči. Je třeba poznamenat, že při instalaci takového kabelu vám instrukce umožňuje řezat jej pro připojení na libovolném místě bez obav, že tam vznikne studená zóna. Navíc taková pásková konstrukce je schopna regulovat množství tepla generovaného každým jednotlivým úsekem, a proto nemůže být tento kabel v zásadě vypalován.

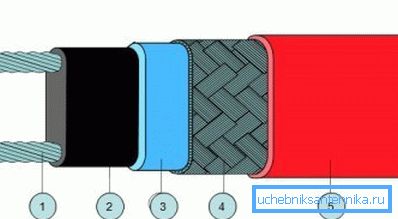

- Díky dvojité izolaci s modifikovaným polyolefinem získává zařízení mechanickou ochranu (oděr, náraz), ochranu proti chemikáliím, odolnost proti vodě a vysoké dielektrické vlastnosti.. Je třeba mít na paměti, že cena takového odporového zařízení je mnohem vyšší než cena PNSV, ale prakticky není potřeba neustálého sledování, protože úprava probíhá sama o sobě.
Co je třeba vzít v úvahu při výpočtu výkonu

Abyste zvolili správné odporové zařízení, musíte v zásadě vzít v úvahu tři hlavní faktory, to je 1) síla tepelné izolace třetí strany; 2) materiál, ze kterého je trubka vyrobena; 3) průměr potrubí.
Poznámka: Pokud jste nainstalovali topný kabel pro přívod vody uvnitř potrubí, neznamená to, že již nepotřebuje izolaci. Pokud vytvoříte dodatečnou izolaci z minerální vlny, polystyrénové pěny nebo polyetylénové pěny, výrazně snížíte tepelné ztráty, takže cena elektřiny bude také nižší.
Průměr potrubí | |||||||
Indikátory v mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Čísla v palcích | 1/2 | 3/4 | 1.0 | 1 1/4 | 1 1/2 | 2.0 | 2 1/2 |
Minimální tloušťka izolace povrchu | |||||||
Indikátory v mm | 20 | 20 | 30 | 30 | 40 | 50 | 65 |
Montáž
Poznámka: Pokud se jedná o topný kabel pro odpadní vody uvnitř trubky, může být zakoupen s jakoukoliv bundou, avšak u vodovodního systému by měla být izolace z fluoropolymeru schválena vhodností pro potraviny.

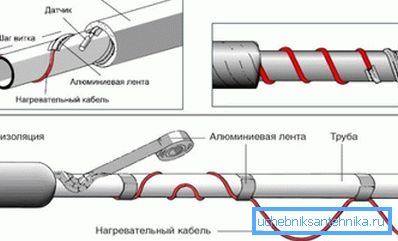

Existují dva hlavní způsoby, kterými je položen samoregulační topný kabel pro potrubí - vnitřní a venkovní instalace. Pro druhou metodu jsou však některé možnosti, z nichž jedna je vyznačena na horním obrázku, takže může být spojena podél trubky v singulární rovině, může být také položena na obou stranách a navíc je namontována vlnovkou nebo ve spirále.
Takové možnosti se však používají hlavně pouze tehdy, jsou-li již započítávány odpadní vody nebo zásoby vody a dochází k problémům s mražením, a navíc se tato tepelná páska používá pro zimní ohřev střech (ochrana proti námrazám).

Než si koupíte takové zařízení, musíte se ujistit, že je prodáván spolu se soupravou určenou pro jeho řezání, která zahrnuje spojku a průchodku, která chrání kabel před vniknutím vody uvnitř pod izolaci. Kromě toho instalace topného kabelu uvnitř trubky začíná první instalací spojky na ní a potom průchodka, která pevně zapadá do pláště.
Je žádoucí toto provést dříve, než oříznete konce - tímto způsobem usnadníte proces - je mnohem pohodlnější a rychlejší.
Po vložení spojky a nástavby pomocí vlastních rukou můžete začít řezání a pro to budeme muset ustoupit od okraje 100-120 mm. Nejprve jsme odřízli izolaci podél obvodu, ale my jsme to jen rozřezali, aby nedošlo k poškození obrazovky - po řezu, ohněte kabel na tomto místě několikrát a řez bude dokončen.
Pak odřízněte izolaci a vyjměte ji (s okrajem, který můžete oddělit nožem - je to pohodlnější).

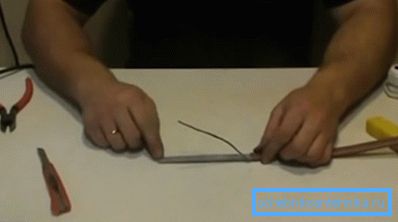

Po odstranění izolace budete mít před sebou stínící stužku, kterou je třeba tkát a otočit do vlajky, jak je to na fotografii výše - později ji připojíte k uzemnění. Nyní musíte uvolnit topnou matrici a učinit to, ustoupit od okraje horního řezu 15-20 mm a velmi pečlivě, aby nedošlo k poškození samotné matrice, natřete obálku kolem obvodu, nicméně proces je přesně stejný jako u horní vrstvy.

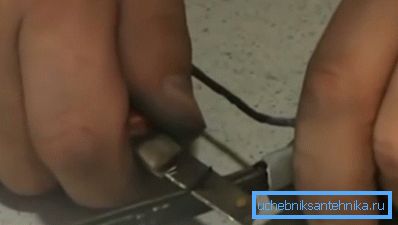

Nyní jste dosáhli samotné matice a musíte vyčistit vodiče pro připojení odstraněním pláště z nich nožem, ale to je poněkud obtížnější ve srovnání s dvěma horními izolačními vrstvami, které jste se zbavili. Pro realizaci koncipovaných, rozšiřte okraj pásu a velmi pečlivě odstraňte plast, stejně jako si ostříte tužku - vidíte fragment procesu v horní fotografii.
Proveďte takový pohyb ze dvou stran a opatrně vytáhněte dráty a roztáhněte je tak, abyste mohli odstranit již zbytečnou skořápku - můžete samozřejmě brousit matrici uprostřed, ale s přihlédnutím k její tuhosti to bude pro vás spíše obtížné.

Nyní položíme ze sady speciální dvoukanálovou trysku na holé dráty, nejprve však vyplňte těsnicí hmotu do otvorů, aby byla zajištěna vodotěsnost (po instalaci znovu přidejte těsnicí materiál do otvorů). Na každé jádro (včetně obrazovky) umístěné na plastových trubkách ze stejné sestavy a na koncích jader jsou kovové trubky, které se připevňují pomocí kleští nebo svorkovnice.

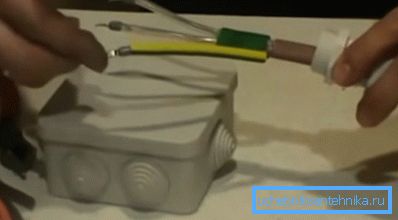

Nyní je kabel připraven k připojení štítu nebo speciální krabice, jako na horní fotografii.
Poznámka: Zadní konec kabelu musí být utěsněn. Chcete-li to provést, odstraňte 20-25 mm z horní izolace, ponechte tam 5-7 mm obrazovky a zkraťte jeden z matricových vodičů o 5 mm - nedojde k žádnému zkratu.
Ze shora umístěte tepelné smrštění ze soupravy a zahřejte ji.

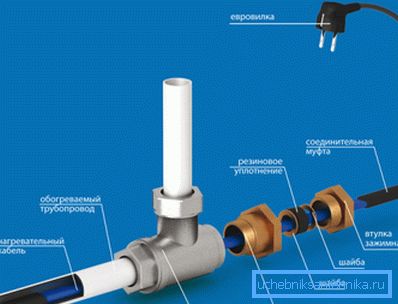

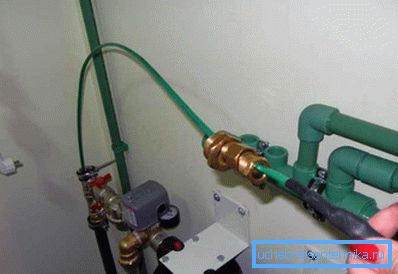

Nyní musíte potlačit samoregulační topný kabel uvnitř potrubí přes spojovací odpaliště, připojit svorky a zem na zdroj energie a začne proces ohřevu.
Závěr
Celá instalace topného kabelu uvnitř potrubí netrvá dlouho - jeho řezání vyžaduje mnohem větší pozornost a náklady na práci. Přesně stejný postup pro připojení kazetového ohřívače a pro jeho instalaci na střechu (zjistěte, jak je kabel položen v trubkách různých typů).
