Ohřev potrubí s kabelem: implementační prvky

Potrubí v soukromém domě má slabý bod - zranitelnost vůči zimním mrazům, v důsledku čehož může dojít k krystalizaci tekutiny tekoucí z potrubí, což nejenže zastaví systém, ale také ohrozí jeho celistvost.

Existuje několik způsobů řešení tohoto problému. Dále budeme analyzovat nejúčinnější řešení, které zahrnuje použití elektrických vodičů.

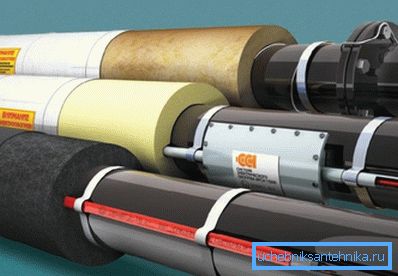

Vlastnosti vytápění kabelů

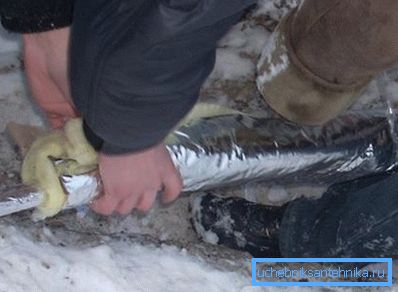

Hlavní metody prevence ledovění potrubí, které byly používány po dlouhou dobu, jsou ponoření konstrukce pod úrovní zamrznutí země a izolaci tepelně izolačních materiálů. Mnoho faktorů však může snížit spolehlivost takových opatření.

Používáte-li vytápění potrubí elektrickým kabelem, zajistíte ochranu systému před mrazem.

Princip činnosti

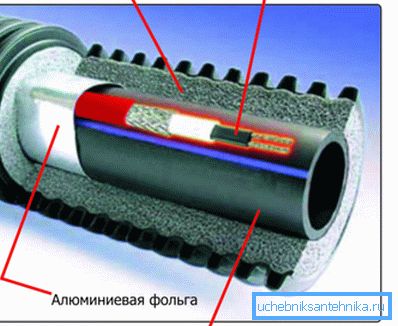

Vytápění je prováděno díky několika komponentům:

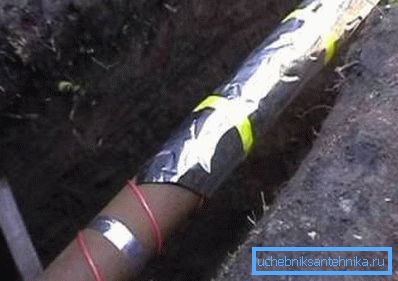

Tip: Pokud použijete samoregulační kabel pro vytápění potrubí, můžete to udělat bez termostatu. To zjednoduší systém, čímž bude odolnější vůči poškození.

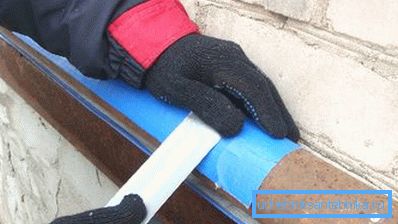

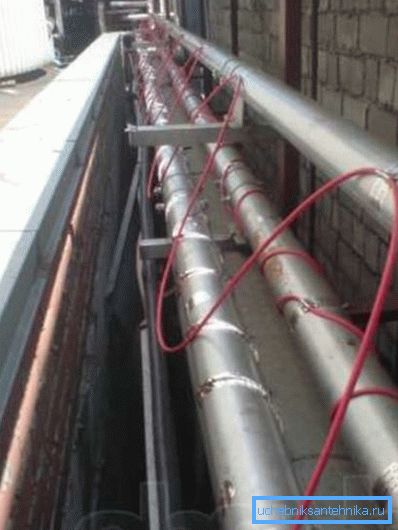

To znamená, že drát je upevněn na trubce pomocí fóliové skotské pásky, která je pak připojena k elektrické síti, a termostatu, který ovládá změny teploty kapaliny proudící uvnitř. V okamžiku chlazení je vydán signál a kabel se zahřeje a zvyšuje teplotu na bezpečnou úroveň.

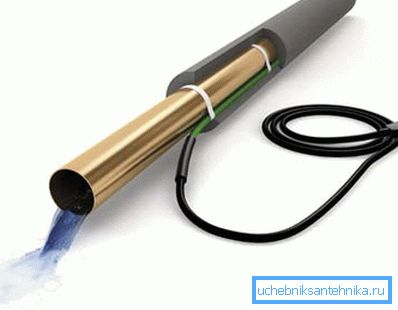

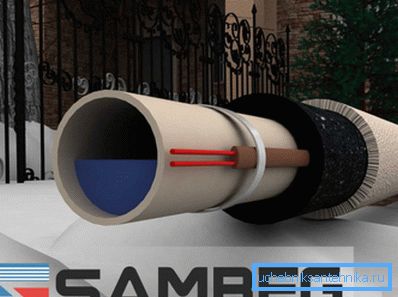

Je třeba poznamenat, že může být provedeno jak zahříváním potrubí kabelem uvnitř trubky, tak i mimo něj. Druhá možnost je běžnější a pohodlnější.

Výhody

Existuje několik hlavních výhod této metody vytápění:

• Garantovaná práce s odpadními vodami a dodávkami vody za jakéhokoliv počasí. Dokud je elektřina, vaše potrubí nezmrazí.

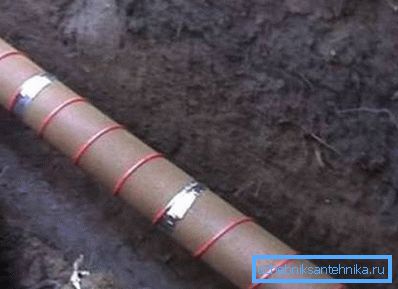

• Možnost umístění trubek nad doporučenou zónou. To umožní racionálnější rozdělení silnic a snížení objemu zemních prací.

• Není třeba provádět opravy po těžkých mrazu. Koneckonců ledové krystaly vzniklé v důsledku nedostatečného oteplení mohou významně poškodit materiál potrubí.

Vidíme tedy, že i přesto, že cena dalšího zařízení je poměrně velká, úspory, které poskytuje díky své funkčnosti více než za ni platit.

Montáž

Chcete-li vytvořit vytápění vodovodních potrubí vlastním kabelem, je nejprve nutné vypočítat tepelné ztráty systému za účelem volby správného výkonu.

Tip: V případě polyetylénových a plastových trubek nelze instalovat zařízení s kapacitou větší než 15 W / m. Může poškodit jejich strukturu.

Výpočet

Vzorec pro zjištění tepelných ztrát:

Q = (2? 3,14? W? L? (T_ext-t_lůžko) / Ln (D / d_tr.nar)) ≤ 1,3, kde

Znát hodnotu Q, můžeme najít optimální délku drátu: L_kabina= Q / P_{bít. kabina}, kde r_{bít. kabina} - to je hustota výkonu drátu.

Pilírování

Při pokládání a upevnění drátu technická instrukce předpokládá dodržování některých pravidel:

• Ohýbání drátu by nemělo být více než jeho poloměr, protože to vede k vzniku zlomu.
• Odstraňte přítomnost ostrých předmětů v dráze položení drátu, mohou poškodit izolaci.
• Zkontrolujte, zda nedošlo k úniku a dalšímu poškození potrubí. Pokud jsou nalezeny, instalace kabelu je vyloučena až do dokončení opravy.
• Nepřipojujte kabel do sítě, která je navinutá do role, což může způsobit požár a zkrat.
• Po instalaci topného systému je nutno jej zakrýt tepelnou izolací. V opačném případě ho budete používat k ohřevu kapaliny, která není uvnitř, ale do země, která obklopuje potrubí.

Závěr

Zmrazení vody v potrubí je plno nejen ukončením potrubí, ale také jeho poškozením. Nejúčinnějším způsobem, jak tomu zabránit, je instalace topení pomocí topného kabelu.

V tomto případě nebude ani umístění systému nad úroveň zamrznutí půdy kritické. Výpočet délky drátu a jeho instalačních prvků jsou uvedeny výše.

Video v tomto článku vám poskytne další informace. Postarejte se o vodní systém správně.
