Ohřátý kabel kanálu kanálu

Při pokládce vnějších trubek kanalizačního systému je vhodné je prohloubit pod úrovní zmrazování půdy, ale to není vždy možné. Zde mohou mít dopad na charakteristiku půdy a na technické vlastnosti samotného systému. Není-li možné hloubku pod úrovní mrazu a vysokou pravděpodobnost zamrznutí potrubí, je nutné zajistit izolaci kanalizace. K tomu lze použít různé izolační materiály nebo topný kabel. Jedná se o poslední verzi a bude diskutováno.

Rozmanitost topného kabelu

Elektrický topný kabel má určitý odpor. S průchodem proudu ohřívá a vyhřívá prostor kolem něj. Topné kabely se liší v místě instalace. Taková zařízení mohou být umístěna mimo trubku i uvnitř. Mnoho odborníků doporučuje použít první metodu.

Tip! Montáž topného kabelu zevnitř může být použita pouze v extrémních případech.

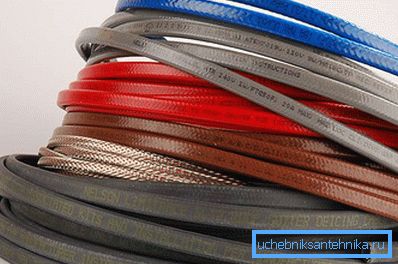

Samotné elektrické topné kabely jsou k dispozici v několika typech. Konkrétně:

• Samoregulace. Taková zařízení jsou považována za nejmodernější. Samoregulační kabel může měnit svůj odpor (a tím i stupeň vytápění) v závislosti na okolní teplotě. A v některých oblastech najednou může být jiný odpor. Tato funkce umožňuje výrazně ušetřit na elektřině;

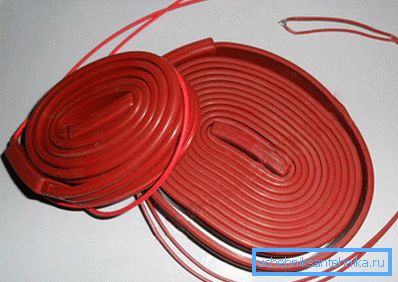

• Odporové. Nejlevnější typ topného kabelu. Ohřívá se po celé délce stejným stupněm. Aby zařízení nevyhořelo z přehřátí, je nutné instalovat snímače teploty;
• Zónový je analogový odporový topný kabel. Jejich rozdíl spočívá v tom, že zóna je vyhřívána pouze v určitých oblastech, což umožňuje rozřezat je na kusy a izolovat některé části kanalizačního systému. Zónový kabel, stejně jako předchozí, potřebuje instalaci tepelného čidla.

Také kabely jsou rozděleny podle jejich výkonu. Obecně platí, že pro systémy kanalizace používají výrobky o výkonu 33 W na lineární metr.

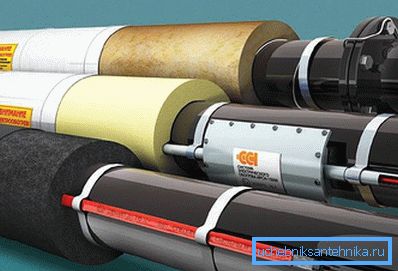

Zahřívání venku

K vybudování kanalizačních trubek s externím topným kabelem je nutné připravit lepicí pásku. Může být použit k připojení kabelu k povrchu. Většina těchto zařízení má polymerní ochranný obal, takže nelze použít kovové spojovací prvky.

Tip! Pokud je trubka vyrobena z polymerů, měla by být připravena před instalací. Celý vnější povrch musí být zabalen s fólií. Taková hliníková vrstva umožní rovnoměrné zahřívání celé trubky.

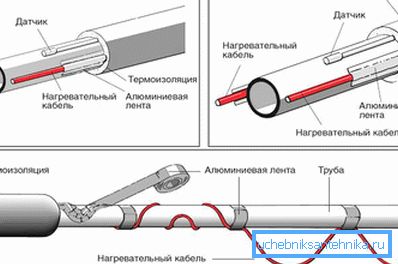

Samotný pokrok instalace elektrického topného kabelu je následující:

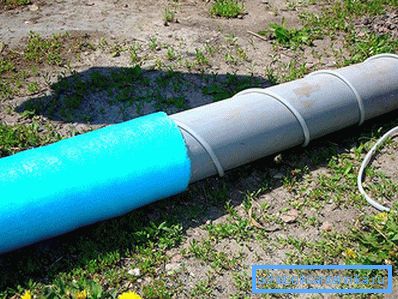

• Kabel je umístěn podél trubky a lze použít několik paralelních závitů. Tato instalace je považována za nejžádanější. Pokud délka kabelu dovolí, pak (je-li to nutné) může být zašroubována na trubku ve formě spirály.
• Fixováno pomocí lepícího hliníku nebo jiné tepelně odolné pásky. Zároveň je nutné zajistit těsné uložení kabelu do potrubí.
• U trubkových spár je kabel položen ve smyčce (1,5 metru), aby mohl být v budoucnu odpojen bez demontáže topení.
• Tepelné snímače jsou připojeny k potrubí paralelně s kabelem (pokud nejsou použity samoregulační přístroje).
• Po instalaci se položí izolační materiál. Současně je nutné zajistit spolehlivou ochranu před vniknutím vlhkosti, proto po izolaci se položí vrstva hydroizolačního materiálu.

Tip! Při pokládce elektrického topného kabelu není povoleno procházet jeho vodiče, zvláště pro odporová zařízení.

Po instalaci izolačního materiálu je žádoucí označit umístění kabelu, čímž se sníží riziko poškození při opravách.

Ohřev odpadních vod uvnitř

Existují případy, kdy může být elektrický topný kabel umístěn pouze uvnitř. Například pokud byl systém již vytvořen a potřeba vytápění se objevila později (s nástupem chladného počasí). Toto uspořádání má některé nevýhody. Konkrétně:

• do jisté míry snižuje průměr potrubí;
• zvýšené riziko blokád;
• může dojít ke zkratu samotného kabelu;
• pokud má systém zkroucení a otáčky, bude velmi obtížné rovnoměrně umístit topný článek uvnitř.

Proces kladení kabelu vypadá takto:

• systém je namontován se zvláštním odpružením T;
• pak je kabel vložen do samotné trubky;
• poté je odpaliště uzavřeno a napájecí kabel je připojen.

Tuto metodu zpravidla používáme pouze při řešení džemů, které se již vytvořily. V takovém případě může kabel v trubce rychle vyřešit problém.

Některé doporučení pro instalaci a používání kabelu

Při provádění instalace a dalšího provozu elektrického topného kabelu stojí za to dodržovat některá doporučení odborníků. Konkrétně:

• délka jednoho kabelového závitu by neměla přesáhnout 80 metrů;
• Před instalací izolačního materiálu zkontrolujte celkovou strukturu, aby byla funkční;
• Není dovoleno zapnout elektrický topný kabel, pokud je umístěn ve svitku;
• samotný kabel může být připojen k běžné zásuvce nebo samostatnému krytu;
• při pokládání se pokuste neumísťovat kabel na ostré rohy;
• Před montáží zkontrolujte, zda trubky nejsou trhliny a otvory;
• při instalaci postupujte podle pokynů výrobce, pomůže to podstatně prodloužit životnost topného kabelu.

Je lepší zakoupit samoregulační kabel. Taková zařízení trvají déle a pomáhají šetřit energii.

Video

Toto video ukazuje uspořádání topných odpadních vod, jmenovitě instalace topného kabelu na potrubí:
