Ocelové vodní a plynové potrubí - jejich vlastnosti a

06-06-2018
Trubky

Navzdory pokusům o přemístění kovových trubek s plastovými protějšky zůstává vodní plynové potrubí nazvané VGP stále vyhledávaným produktem na stavebním trhu. Níže se budeme zabývat jejími technickými parametry s odkazy na stávající standardy a také identifikovat silné a slabé stránky.

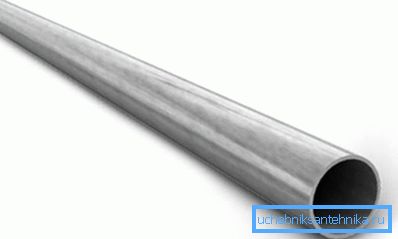

Černá ocelová vodovodní potrubí 15x4

Existují tři typy - tenkostěnné, střední a silné stěny. Díky tomu je možné bez problémů zvolit možnost, která vyhovuje jakémukoli projektu. Může být buď pozinkováno, nebo bez povlaku. Průřez je obvykle válcový, je také charakteristická přítomnost svarů po celé délce.

Tip: Při výběru těchto výrobků je třeba vzít v úvahu, že jsou založeny na uhlíkové oceli.

Před přípravou VGP proveďte speciální zpracování přípravků (proužků). To je nezbytné pro zlepšení kvality a trvanlivosti výrobků. Hlavním regulačním dokumentem pro všechny výrobce je GOST 3262 75 pro řadu ocelových vodních a plynových trubek.

Parametry a rozsah systémů

Název výrobků odpovídá - VGP se používá při výstavbě vodovodů a plynovodů. Rovněž je třeba říci, že takové výrobky mají univerzální možnosti, a proto se rozsah jejich použití omezen na to (viz také článek Svařování polypropylenových trubek: 8 základních kroků).

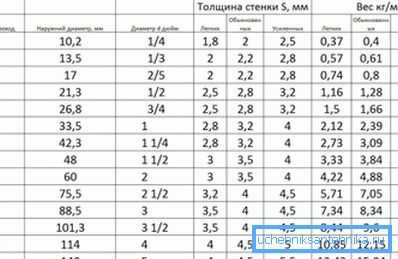

Hmotnost ocelových vod a plynovodů závisí na parametrech

V průmyslu se používají výrobky, jejichž délka je v rozmezí 4-12 m.

Navíc při navrhování můžete měnit takové parametry, jako jsou:

  • materiál;
  • průměr;
  • přítomnost nití, její krok.

Podle síly výrobků jsou tyto výrobky klasifikovány takto:

  • plic;
  • obyčejný;
  • posílena.

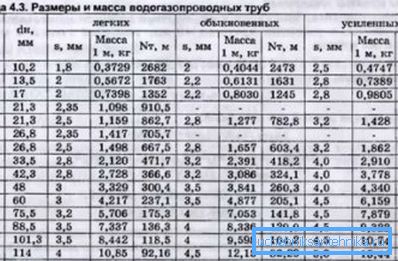

Velikost ocelových vodních a plynových trubek podle GOST 3262 75 na základě jejich pevnosti

V závislosti na podmínkách použití produktů je třeba zvolit jejich vhodnou pevnost. Hlavním kritériem je tloušťka stěn. Například pro:

Přívod teplé vody Použijte GOST 3265 75 pro pozinkované modely s tlustými stěnami.
Studená voda Pokyn umožňuje řídit s průměrnými indikátory.
Plyn Stačí stačit za nízkoprofilové možnosti. To je způsobeno skutečností, že při styku s vnitřním povrchem výrobku nepůsobí plyn negativně.

Jsou pozinkované nebo ne galvanizované výrobky VGP. Proces galvanizace má zvýšit technické charakteristiky potrubí tím, že se na jejich povrchu nanese vrstva zinku.

Tip: Pokud existují rizika kovové korozi na místech použití VGP, jsou tyto výrobky prostě nenahraditelné.

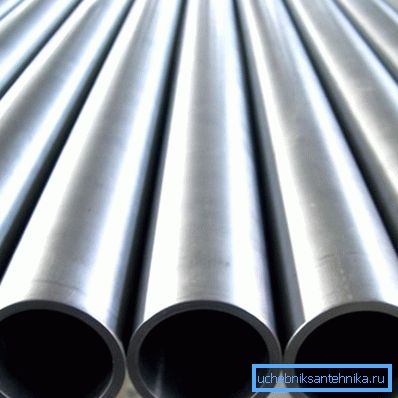

Zesílená AIV

Během instalace klempířských systémů s vlastními rukama nebo s námezdními pracemi musí být použita pozinkovaná nerezová ocel. Stojí za zmínku, že jejich využití zvýší váhu struktury přibližně o 3%, což však výrazně zvýší jeho provozní životnost. Přítomnost galvanizace zabrání tvorbě rezů a jiných negativních procesů, které ovlivňují celistvost výrobku.

Při konečném výběru montážního materiálu nelze ušetřit. Nízká cena odpovídá nízké kvalitě, což výrazně sníží trvanlivost konstrukce. Přednost by měla být věnována takovým podrobnostem, které budou odpovídat oblasti provozu.

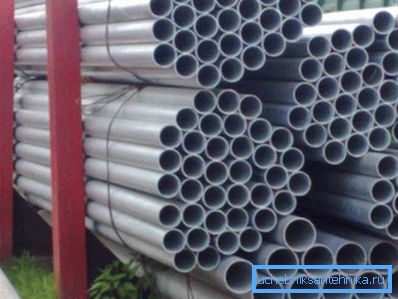

Galvanizované galvanické pokovení pro instalaci v agresivním prostředí

Regulační dokument

Všechny stavební materiály a výrobky jsou vyráběny podle určitých norem.

Zvažte technické charakteristiky AIV:

  • oceli - St1-2KP, St1- 1-2PS, St1-0,8PS;
  • délka je v rozmezí 4-12 m;
  • průměry ocelových vodních a plynových trubek - od 10 do 80 mm;
  • tloušťka stěny - 2,5-4,5 mm.

Pokud čtete regulační dokument, například GOST 3263 75 na AIV, tolerance jsou odchylky od tloušťky, avšak při zachování hmotnosti výrobku. Povolené hmotnostní odchylky nesmí překročit 8%.

U šarže výrobků je toto číslo 7,5% a pro jednotlivý výrobek nejvýše 10%. Tyto parametry se týkají odchylek hmotnosti potrubí.

Kromě toho existují indikátory jako odchylka od zakřivení, která by měla činit až 2 mm na metr délky výrobku. Je třeba poznamenat, že indikátor podmíněného průchodu by měl být až 2 mm na každých 20 mm a nesmí překročit parametr 1,5 mm pro všechny úseky nad 20 mm.

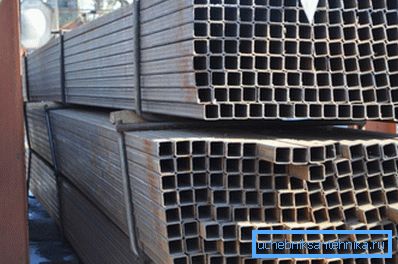

Výrobky z profilové oceli

Pozitivní a negativní aspekty použití AIV

Vodní a plynové konstrukce jsou univerzální, což jim dává velké množství výhod při jejich použití:

  • výrobky jsou vyrobeny z vysoce kvalitní oceli, což odpovídá GOST 3262 91 na AIV;
  • zvýšení kvality potrubí díky galvanizaci;
  • přítomnost vyztužených svarů;
  • široká škála typů trubek (lehká, obyčejná, zesílená);
  • nezávislé rozhodnutí o přítomnosti závitových spojů;
  • pomocí přísné hydrovortexové kontroly zajišťuje dodržování současných standardů;
Přírubové připojení
  • vysoce kvalitní výrobky za relativně nízkou cenu;
  • univerzálnost VGP;
  • široká škála výrobků od různých výrobců a výrobních metod (válcovaná za studena, válcovaná za tepla, svařovaná);
  • velký výběr součástí (potrubní spojky, armatury, odpaliště);
  • vysoká pevnost s výrobky s nízkou hmotností.

VGP nemá vážné nevýhody, svar je považován za relativně slabý bod. Použití rentgenových paprsků při kontrole výrobků zabrání všem možným problémům během manželství. Životnost takového systému bude přímo záviset na místě použití a na vlivu negativních faktorů (koroze).

Tabulka odpovídá GOST pro elektrické svařované výrobky 10704-91

Elektrovařeno

Ty zahrnují následující typy trubek vyrobených podle GOST 10704 91:

  • okrouhlý s rovnými švy O10-530 mm, O478-1420 mm, délka - 2-12 m;
  • profilové výrobky (ve tvaru oválného, ​​obdélníku nebo čtverce) a trubky s ohýbaným svařovaným ocelovým profilem (čtvercové a obdélníkové profily).

Výroba těchto druhů zahrnuje rozsah OO 10-100 mm, zatímco tloušťka stěny je v rozmezí 1-5 mm. Trubky lze měřit nebo měřit délku, která se pohybuje od 1,5 do 9 m.

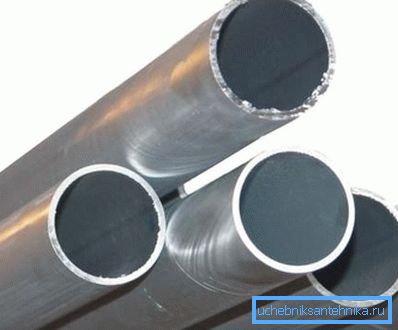

Na fotovoltaických svařovaných trubkách

Uzavřené svařované ocelové trubky jsou vyráběny s rozměry od 80 do 300 mm. Jejich délka může být měřena nebo měřena, stejně jako s rozměry 6-12 m.

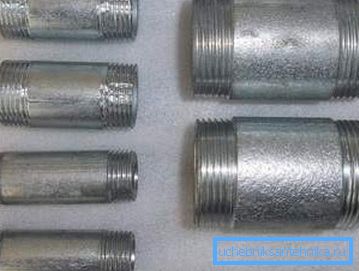

Spojovací armatury

Závěr

Použití trubek ve vodních a plynárenských systémech, které splňují požadavky GOST, umožňuje vytvářet plnohodnotné komunikace v soukromé a průmyslové výstavbě. Díky své síle se nemusíte obávat jejich schopnosti odolat tlaku a působení agresivního prostředí. Průmysl je vyrábí nejen s kruhovou částí, ale také čtvercovým (pravoúhlým).

Video v tomto článku vám pomůže najít další materiály k tomuto tématu.
