Ocelové trubkové průměry: studijní standardy

Navzdory proliferaci moderních kompozitních materiálů zůstává ocel v poptávce při výrobě potrubí pro různé účely. Jaké mohou být průměry ocelových trubek podle GOST? Obecně, jaké normy upravují jejich výrobu? Kde a pro co jsou vhodné výrobky použity? Zjistíme to.

Regulační dokumenty

Začněme seznam standardů, které musíme studovat.

• Podle GOST 3262-75 se vyrábějí výrobky pro vodní a plynovody.

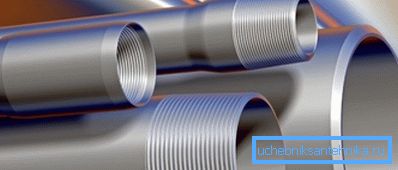

• Čerpadla a potrubní potrubí (NKT) jsou namontovány z válcovaného kovu vyrobeného v souladu s GOST 633-80.
• Rozsah bezšvových trubek válcovaných za tepla je obsažen ve standardním čísle 8732-78.
• Pro studený deformovaný výrobek je normalizován podle GOST 9734-75.
• Svařované trubky pro plynové a olejové potrubí jsou vyráběny podle GOST 20295-85.
• Konečně, ocelové trubky o velkém průměru pro plynovody, ropovody a ropovody jsou vyráběny v souladu s normou GOST R 52079-2003.

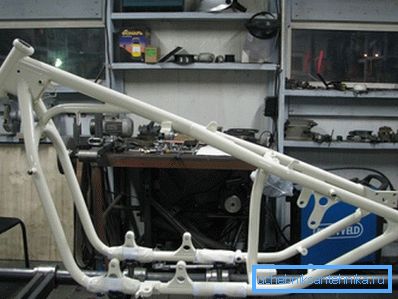

Upozornění: tento seznam se netýká všech oblastí výroby. Záměrně jsme vyloučili některé specifické produkty, jako jsou obložení potrubí nebo trubkové rámy pro automobilový průmysl.

Rozměry a aplikace

Jaké jsou tedy průměry ocelových trubek v souladu s těmito dokumenty? K čemu slouží trubka?

GOST 3262-75

Úplný seznam velikostí stanovených standardem je poměrně malý, a proto jej dáváme v plné výši.

Produkty mohou být vyrobeny z antikorozního zinkového potahu a bez něj. Kromě toho mohou být dodávány s nasekanými nebo rýhovanými nitěmi.

Rozsah - distribuce dodávky vody, plynu a topení v bytových, kancelářských a výrobních objektech.

Ukážeme některé příklady použití.

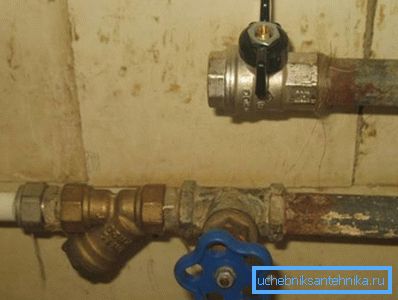

• Průměrný průměr 15 mm je požadován jako přívod vody a plynové vnitřní připojení.
• Ocelová trubka o průměru 20 mm se používá jako přívod radiátorů.
• Ocelová trubka 25 mm slouží k instalaci topných trubek.
• Ocelová trubka o průměru 40 mm je vhodná pro ohřev vody a zásobování vodou.
• Ocelová trubka o průměru 125 mm je vhodná pro instalaci horkovodních potrubí a před několika desítkami let - a potrubí studené vody.

Jako reference: ocelová trubka o průměru 8 mm, 6 a 10 mm, je-li použita ve vodovodních a plynových potrubích, je neuvěřitelně skrytá. V bohaté praxi mistrů našeho projektu se tyto dimenze nikdy nesetkaly.

Cena ropovodů VGP je jedním z nejmenších u všech produktů válcovaných za tepla v důsledku použití nízkých nákladů oceli a výrobní technologie: vysokofrekvenční proudy se používají pro svařování, což zajišťuje minimální časové náklady na metr.

GOST 633-80

Seznam sortimentu stanovený tímto regulačním dokumentem není ani jeho velikostí.

Co jiného je užitečné vědět o produktech vyrobených podle norem této normy:

• Podle výrobní technologie mohou být pouze a výhradně hladké, to znamená, že nejsou získávány kroucením plochého polotovaru (pásu), ale blikajícím ocelovým válcem (tyčemi). Tento způsob výroby poskytuje výrazně větší odolnost vůči vnitřnímu hydraulickému tlaku: elektrický svařovací šev je vždy nižší než pevnost celého kovu.
• Trubka je vyrobena jako hladká (pod přípojkou spojky) a bez spojky, s končetinami vyloženými ven.

• Výrobky se šroubovými spojkami a spojkami bez spojky nesmí odolávat hydraulickým zkouškám; současně je vnitřní tlak během testování vázán na velikost potrubí a pohybuje se od 375 do 1250 kgf / cm2.

Jako reference: tlak vody na výstupu hornických monitorů dosahuje třikrát menších hodnot - ne více než 400 kgf / cm2. Prvek takového monitoru snadno odřízne kameny.

Použití potrubních trubek se převážně snižuje na výrobu ropy a plynu: slouží k čerpání přírodních uhlovodíků a vytváření tlaku nádrže.

GOST 8732-78

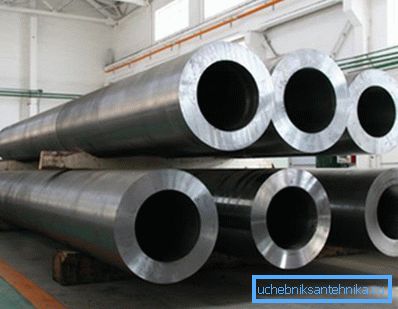

Bezešvá trubka válcovaná za tepla může mít průměr od 20 do 530 mm a tloušťku stěny od 1,08 do 75 milimetrů.

Technologie její výroby v krátkosti je následující:

1. Válcový polotovar se zahřívá v indukční peci na teplotu, při níž se ocel stává plastovou.

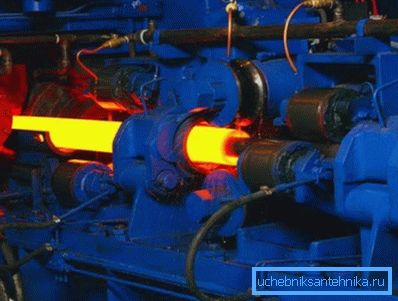

2. Na děrovacím mlýně se to změní na rukáv - dutý válec.

1. Po ohřátí obrobek, opotřebovaný na trnu, prochází řadou válečků a snižuje jeho vnější průměr.
2. Po ochlazení je hotová trubka rozřezána na segmenty a po předání je kontrola kvality zaslána do skladu hotového výrobku.

Produkce ze zřejmých důvodů má nejvyšší energetickou náročnost. Kromě toho jsou díky silným stěnám výrobku extrémně masivní: jestliže zesílená trubka ocelového vodního plynu o tloušťce 65 mm váží 7,88 kg / metr čtvereční, pak je nejtransformovanější 63,5x14 v průměru až 17,09.

Kde se používají výrobky válcované za tepla? Je zřejmé, že konstrukce příměstské vodovodní sítě nemá vlastní ruce: jejich síla zde je zjevně nadměrná. Hlavními oblastmi použití jsou vysokotlaké potrubí a hydraulické systémy.

GOST 8734-75

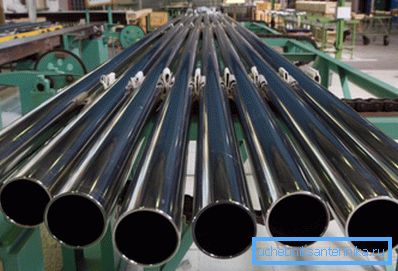

Způsob deformace za studena se liší od válcování za tepla pouze tím, že po propichovacím mlýně se pouzdro ochladí a další operace probíhají při teplotě, která je značně pod bodem rekrystalizace oceli.

Vzhledem k tomu, že při válcování kovu se nevyhnutelně hromadí vnitřní napětí, pokyny k výrobní technologii obsažené v jedné z příslušných norem vyžadují povinné tepelné zpracování válcovaného kovu po válcování: ocel se zahřeje a pomalu ochlazuje, získává viskozitu a tažnost.

Jaké velikosti jsou v normě napsány:

• Průměr - od 5 do 250 mm.
• Tloušťka stěny - od 0,3 do 24 mm. V tomto případě několik možností odpovídá stejnému průměru: řekněme, že ocelová trubka 200 mm může mít stěny od 3 do maximálně 24 mm a ocelovou trubku 110 mm - od 1,5 do 18.

Stejně jako výrobky válcované za tepla se používají výrobky za studena, kde je nutná maximální odolnost proti hydraulickému tlaku s minimální hmotností.

GOST 20295-85

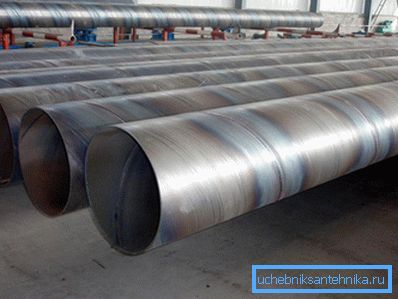

Standard zajišťuje výrobu podélných a spirálově svařovaných výrobků o vnějším průměru od 159 do 8220 mm se stěnami 3 - 12 mm.

V tomto případě standard obsahuje doporučení týkající se způsobu výroby pro různé rozsahy velikostí:

• S průměrem 159 - 426 je dovoleno svařování s vysokofrekvenčním proudem.
• Elektrické obloukové svařování spirálových spojů lze použít v rozmezí 159-820.
• Podélné obloukové svařování platí pro velikosti 530-820.

GOST R 52079-2003

Poslední dokument v našem seznamu poskytuje průměry od 114 do 1420 mm se stěnami od 3 do 21. A v tomto případě lze použít vysokofrekvenční svařování s jedním podélným švem (rozměry 114-530), svařování se spirálovým obloukem (159-1420) a podélným svařováním s jedním nebo dvěma podélnými švy (530-1420 mm).

Závěr

Jak již bylo uvedeno, náš seznam regulačních dokumentů se netýká úplnosti. Například ocelová trubka o průměru 300 mm neodpovídá žádnému ze zmíněných rozsahů; V reálných cenových listech výrobců a prodejců je to však.

Jako vždy může čtenář nalézt další informace ve videu v tomto článku. Úspěchy!
