Ocelové profilované potrubí: aplikace, normy, rozchod

Na co se používají trubky? Jaké jsou normy a GOST pro ocelové profilované trubky v současné době v platnosti? Jaké velikosti jsou tyto výrobky vyrobeny? Pojďme hledat odpovědi.

Aplikace

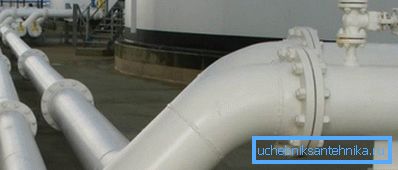

Použití kulatých a profilovaných trubek je odděleno řadou vlastností výrobků, které přímo vyplývají z tvaru jejich profilu. Rozsah použití kulatých trubek je transport kapalin a plynů, včetně těch s přetlakem.

Existují dva důvody:

1. Kruhový tvar poskytuje maximální plochu průřezu, a proto maximální průchodnost na pevném obvodu.

Dávejte pozor! Čím je větší obvod potrubí (obvod nebo obvod), tím větší je cena za metr s pevnou tloušťkou stěny.

1. Navíc kruhová část poskytuje maximální pevnost v tahu s nadměrným vnitřním tlakem. Všimněte si, že je to přímý důsledek prvního postulátu: vnitřní prostředí tlačí stěny silnější, čím větší je oblast; plocha s pevnou délkou je minimální pouze u kulatého potrubí.

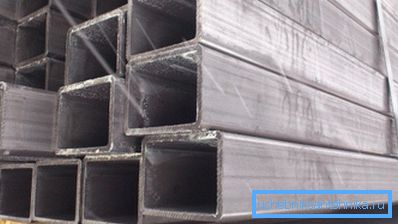

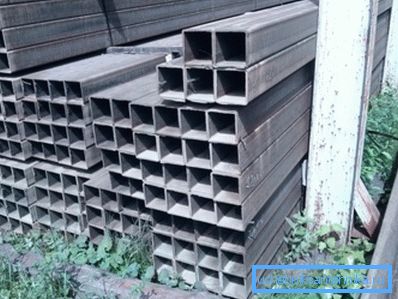

Tvarované trubky - čtvercové a obdélníkové se používají tam, kde je potřeba maximální tuhost s minimální hmotností. Jaký je vztah mezi profilovým profilem a tuhostí?

Dovolte mi vysvětlit pomocí příkladu malého experimentu z kurzu sovětské ąkoly, který se snadno dělí s vlastními rukama.

• Z tenké lišty na čtyřech knoflících sestavíme obdélníkový rám, který se hodí do formátu A4. Není těžké odhadnout, že rám položený na stůl, když je aplikována malá síla v horizontální rovině, se snadno změní na kosočtverec s libovolnými úhly.
• A teď vložíme do rámu papírový list a po zaschnutí lepidla se pokusíme opět obrátit obdélník na kosočtverec. Tip: Uplatnění možného úsilí dospělému ve stejné rovině nebude úspěšné.

Ve stěně proftrub, rovnoběžné se směrem ohýbání, hrajte roli notoricky známého papíru. Neumožňují ohýbat potrubí navzdory své vlastní malé tloušťce a rozměrech: ocel je ještě mnohem silnější než papír trháním.

Rozsahy proftruby jsou velmi početné.

Zde jsou některé příklady:

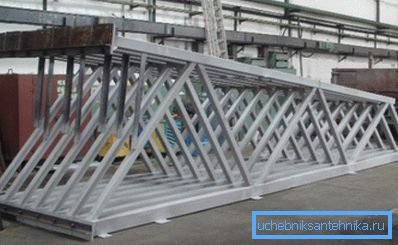

• Nosné nosníky a stojany z kovových konstrukcí.
• Zábradlí a zábradlí zábradlí.
• Rámy skleníků a přístřešků z potrubí.

Regulační dokumenty

Seznam

Existují tři hlavní dokumenty, které upravují výrobu zajímavých produktů.

1. GOST 13663-86 pro ocelové trubky obsahuje technické požadavky na výrobu.
2. Řada čtvercových ocelových trubek je obsažena ve standardním čísle 8639-82.
3. Rozsah obdélníkových trubek je podle GOST 8645-68.

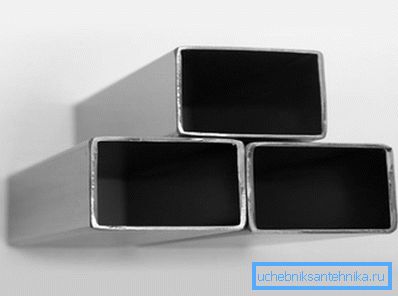

Je to zvědavé: navzdory dalším technickým požadavkům na výrobu, pokud jde o velikost, se profilová trubka z nerezavějící oceli vyrábí podle stejných norem jako potrubí vyrobené z nekorozívních ocelí - GOST 8639-82 a 8645-68.

Podívejme se na obsah dokumentů.

Technické podmínky

Podle dokumentu může být potrubí provedeno čtyřmi způsoby:

Produkty mohou být standardizovány chemickým složením oceli nebo mechanickými vlastnostmi.

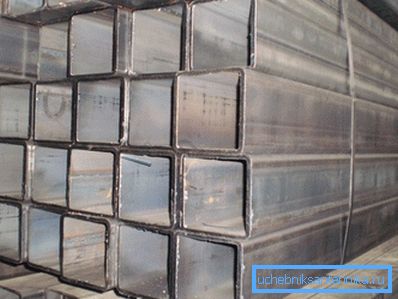

Přítomnost trhliny, západy slunce a nedostatky na povrchu potrubí není povolená; jsou povoleny jen nepatrné zářezy a škrábance, které nerozšíří potrubí nad maximální přípustné odchylky. Zbytek otvoru (konvexní svar) je povolen na vnitřní straně trubky svařovaného elektricky.

V průběhu testování se provádí měření a testování:

• Vnější rozměry.
• Tloušťka stěny
• Concavity.
• Délka
• Zakřivení.
• Twisting.
• Schopnost odolat protažení a v některých případech hydraulickému tlaku.
• Chemické složení

Pokyny pro provádění zkoušek samotné v GOST neexistují; obsahuje však odkazy na jiné standardy, kde jsou specifikovány příslušné metodiky.

Sortiment

GOST 8639-82

Takže, jaké mohou být rozměry ocelových čtvercových trubek:

GOST 8645-68

• Minimální standardní velikost stanovená normou je 10x15 mm s tloušťkou stěny 1,0, 1,5 a 2,0 mm. Maximální rozměr je 180x150 mm se stěnami 8,0, 9,0, 10,0 a 12,0 mm.
• Standard zajišťuje výrobu trubek se speciálními rozměry - od 28x25 do 230x100 mm. Maximální tloušťka stěny dosahuje impozantních 20 milimetrů.

Závěr

Doufáme, že čtenář není unavený množstvím suchých čísel a materiál, který mu byl nabídnut, bude užitečný. Jako vždy, další informace naleznete v videu v tomto článku. Úspěchy!
