Ocelové obdélníkové trubky - technické informace a regulační

Při zmínce o potrubí přichází do mysli nejprve produkt kruhového průřezu, který se používá při pokládce klempířství, kanalizace a vytápění. Ale poptávka a potrubí, jejichž tvar se liší od kruhu, zejména obdélníkového. Abyste si vybrali správné potrubí, je vhodné seznámit se s regulačními požadavky a pravidly pro označování.

Obecné informace

Čtvercové a obdélníkové úseky se nikdy nepoužívají pro instalatérské nebo topné systémy. Výhody čtvercového potrubí se projevují při instalaci například rámu jakékoli konstrukce.

Když děláte veškerou práci s vlastními rukama, můžete zaznamenat několik výhod najednou:

• nízká hmotnost;
• vysoká pevnost;
• vynikající odolnost proti zkroucení;
• rychlost instalace;
• elegantní vzhled.

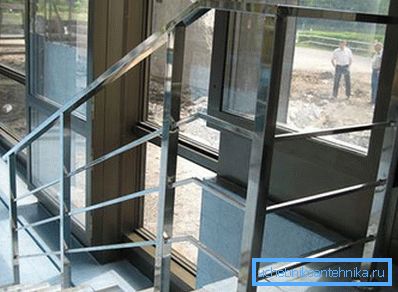

Navíc je plochý povrch praktický. Může být snadno připevněn k povrchu stěny a při instalaci například do zábradlí je mnohem obtížnější instalovat horní část profilové trubky.

Regulační rámec

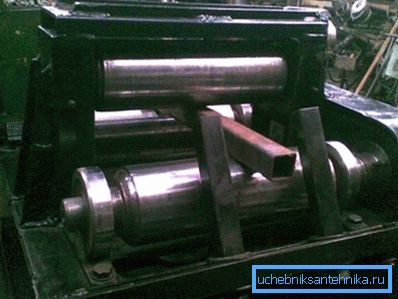

Výroba profilového potrubí se provádí průchodem trubky řadou válečků, které jí dávají požadovaný tvar. V tomto případě je shoda konečného produktu s velikostí uvedenou v sortimentu spíše přísně kontrolována.

Pokud jde o regulační dokumenty, můžete si vybrat celou řadu standardů, které obsahují komplexní informace o standardních velikostech profilového potrubí:

• GOST 8645-68, GOST 8645-86 a GOST 8645-82 - tyto dokumenty uvádějí požadavky a rozměry ocelových obdélníkových trubek;

• GOST 8639-68 a GOST 8639-82 na řadu ocelových pravoúhlých trubek obsahují základní informace o čtvercových řezech;

• GOST 30245-03 - v něm najdete data o potrubí, jak čtvercová, tak i část ve tvaru obdélníku. Kromě toho obsahuje požadavky na pevnost svaru.

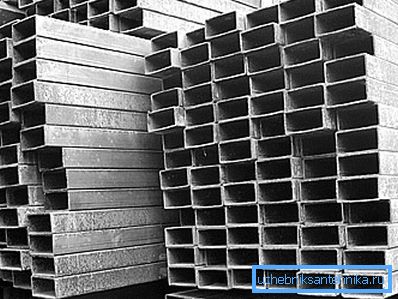

Ocelové obdélníkové potrubí

V takovém případě je třeba nejprve věnovat pozornost šířce a výšce výrobku, jakož i tloušťce stěny. Kromě toho musíte pochopit, že rohy jsou zaoblené, proto je také regulován poloměr zakřivení.

Dávejte pozor! Zaokrouhlení v rohu potrubí - nezbytné opatření. Pokud by rohy nebyly zaoblené, pak by se v těchto místech během těchto torzních deformací pozorovaly koncentrace napětí, které ohrožují stabilitu konstrukce.

GOST 8645-82 na pravoúhlém ocelovém potrubí se rozkládá na trubky svařované elektricky i horkým a studeným válcem. Podle velikosti sortimentu může být v rozmezí od 15x10 mm do 180x150 mm.

A pokud lze použít minimální rozměry, s výjimkou zábradlí, výška potrubí přesahující 10 cm vám umožňuje použít již jako prvek nosné konstrukce.

Obdélníkové ocelové trubky podle GOST 8645-86 musí splňovat stejné požadavky, jaké jsou uvedeny ve standardu 82 let. Rozdíly jsou více kosmetické a vztahují se k požadavkům na dodržení stanovených geometrických rozměrů.

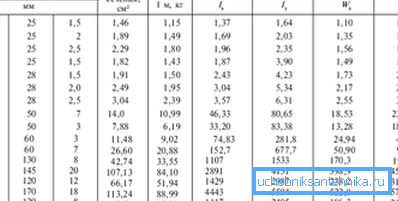

Podle tohoto standardu mohou být vyráběny speciální rozměry, po dohodě se zákazníkem, jeho průměr může být od 28x25 mm do 196x170 mm. Pokud jde o poloměry zakřivení, platí obecné pravidlo, že poloměr nesmí překročit dvojnásobek tloušťky kovu.

Dávejte pozor! V některých případech může být poloměr zvětšen, aby se zvětšila tloušťka kovu. Je však nutné předchozí souhlas se zákazníkem.

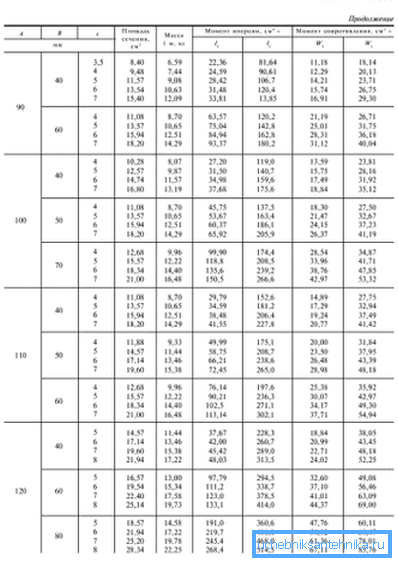

GOST 8645-68 pro ocelový pravoúhlý trubiček obsahuje stejné informace, pouze velikosti se mírně liší. Podle tohoto dokumentu zůstávají standardní rozměry stejné a jako u speciálních rozměrů jsou v rozmezí od 28x25 mm do 230x100 mm.

Označení potrubí obsahuje komplexní informace nejen o rozměrech úseku, ale také o materiálu, z něhož je vyroben.

Označení je poněkud odlišné v závislosti na délce, takové možnosti jsou možné:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x1250cr GOST 8645-68 / V10 GOST13663-86.

Dekódovací instrukce jsou stejně stejně - zleva doprava: geometrické rozměry průřezu a GOST, podle kterých bylo potrubí vyrobeno, také udávalo délku potrubí nebo početnost délky v jmenovateli - typ oceli a standard, ke kterému odpovídá.

Příklad ukazuje následující velikosti:

• v prvním případě má ocelová pravoúhlá trubka podle GOST 8645-68 průřez o rozměru 90x40 mm a tloušťku stěny 4,0 mm, nezměřenou délku, ocel B10;
• totéž, ale délka je 6,0 m;
• geometrické rozměry zůstávají stejné, ale délka je násobek 1,25 m.

Dávejte pozor! Moment odporu a jiné statické vlastnosti jsou vypočteny na základě tloušťky stěny 1,5 mm. Vzhledem k tomu, že tloušťka kovu může dosáhnout 15-18 mm, je-li plánováno vážné zatížení, je lepší tyto charakteristiky přepočítat na základě skutečných rozměrů stěny.

Čtvercové potrubí

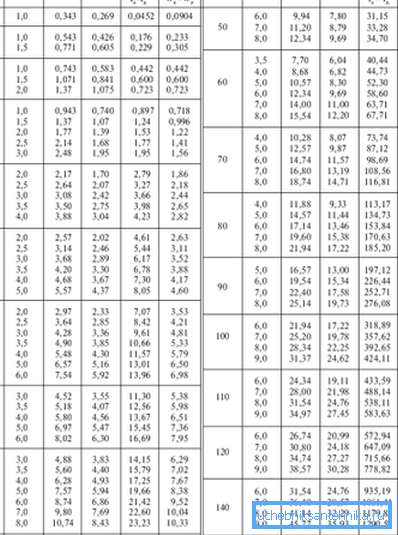

GOST 8639-68 pro řadu ocelových obdélníkových trubek je správnější volat standard pro čtvercové trubky, protože výška a šířka sekce jsou stejné. Rozměry se samozřejmě liší od obdélníku, minimální velikost je 10x10 mm a maximální velikost je 180x180 mm. Dále je možné vyrábět speciální velikosti - od 32x32 mm do 65x65 mm.

Dávejte pozor! V sortimentu jsou některé velikosti zarovnány, což znamená, že tato velikost je považována za doporučenou pro většinu úkolů. Hodnota za peníze a maximální efektivita.

Stejně jako u obdélníkové části je normalizována i velikost poloměru rohu. Poloměr by obecně neměl být menší než dvojnásobek tloušťky kovu. A pouze pro rozměry 60x60x4 mm lze provést výjimku a poloměr může být zvýšen na trojnásobnou tloušťku stěny (ale to vyžaduje souhlas zákazníka).

Kromě toho oba standardy obsahují poměrně přísné požadavky na geometrii samotného výrobku, a to nejen rozměry úseku, ale také přesně řízená odchylka zakřivení a úhlu od 90? a tak dále

Například elektrovařená obdélníková ocelová trubka podle GOST 8369-68 musí splňovat následující požadavky:

• odchylka tloušťky stěny od normy závisí na způsobu výroby, takže u bezešvých válcovaných výrobků se tloušťka kovu nesmí lišit od údajů o rozsahu o více než + 12,5% nebo -15%, elektrického svařovaného potrubí - ± 10% a pro tažení za studena - 12,5 %;
• zejména dodržení formy ovlivňuje práci pod zatížením, takže odchylka úhlu mezi stěnami by neměla přesáhnout ± 1,5 °;
• maximální zakřivení by nemělo přesahovat 1 mm na 1 m délku, tento parametr lze snadno ověřit vlastním rukama;

Navíc jsou navržena omezení takových parametrů, jako je vazba (předpokládaná konkávností stran), délka hotového výrobku atd.

Současné regulační požadavky

Pokud v minulosti byly hlavní charakteristiky čtvercových a obdélníkových potrubí normalizovány různými dokumenty, pak GOST 2003 kombinoval velikosti těchto dvou typů úseků. To vám pomůže práce s dokumentem.

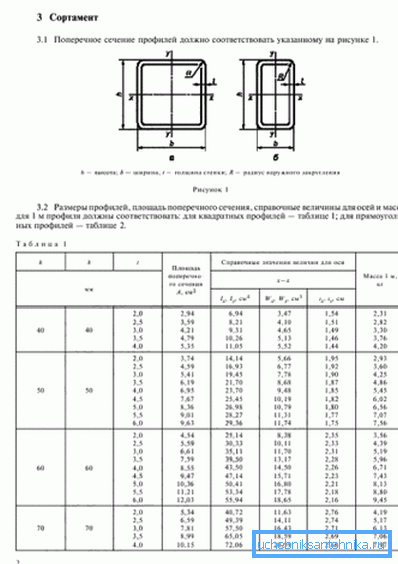

GOST 30245-03 pro ocelový pravoúhlý trubkový měřič se skládá ze 2 tabulek, první ukazuje standardní rozměry čtvercových trubek a druhé pro obdélníkové trubky.

Ve srovnání s výše uvedenými dokumenty se míry mírně liší:

• pro čtvercový úsek mají minimální rozměry 40 x 40 mm a maximální rozměry jsou 300 x 300 mm;
• v případě obdélníku jsou rozměry v rozmezí od 50 x 25 mm do 400 x 200 mm.

Pokud jde o délku, pak podle GOST 30245-2003 se může rovnat 6,0 a maximální je nastaveno na 13,0 m (ale pouze se souhlasem zákazníka). Pro hromadnou výrobu se používá rozměry 6,0 - 12,0 m.

Rozdíl od standardů předchozích let je patrný také v požadavcích na geometrii. Rovněž je třeba věnovat pozornost síle sváru, pravidlům označování, skladování apod.

Kritéria výběru

Je důležité, abyste byli schopni pracovat s produktovým mixem. To znamená, že znáte účel struktury a máte po ruce stůl se standardními rozměry (stejně jako statické vlastnosti sekce), musíte mít možnost zvolit požadovanou možnost. A kdyby při pokládání zásobování vodou nebo splaškovým odpadem mělo rozhodující význam, v případě profilového potrubí by se měla věnovat pozornost strukturální síle, cena se také bere v úvahu.

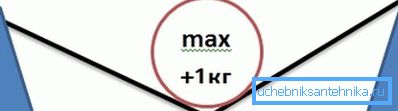

Hlavním požadavkem je, že je povolena pouze elastická deformace (tj. Po naložení zátěže se konstrukce vrátí do své původní polohy a při dlouhodobé aplikaci se deformace nezvyšuje). Pokud se výpočet provádí nezávisle, musí se brát v úvahu povaha deformace (ohýbání, axiální komprese, torzní), potrubí GOST pro stanovení statických vlastností úseku.

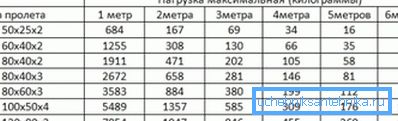

Je nepravděpodobné, že někdo bude chtít vypočítat návrh samostatně a ne každý bude schopen. V této situaci můžete použít tabulky, které označují přibližné velikosti pro určitý typ zatížení.

Na závěr

Abyste se nemuseli mýlit při výběru pravoúhlého potrubí, musíte rozumět regulační dokumentaci a alespoň si hrubě představit podmínky fungování konstrukce. Existuje mnoho standardů vydávaných pro profilové trubky, informace obsažené v tomto článku vám umožní navigovat.

Video v tomto článku ukazuje použití tvarované trubky jako rámce pro budoucí strukturu.
