Ocelové elektrické svařované podélné trubky typy a

Ocelové podélné elektrické svařované trubky jsou jedním z nejběžnějších materiálů při pokládání plynovodů, vodovodů, topných systémů a dalších potrubí. Dále se podíváme blíže na vlastnosti těchto trubek, jejich typy a oblasti použití.

Typy ocelových trubek

Za prvé, ocelové trubky mohou mít několik typů:

• Elektrovařeno - mít svar. Tato výrobní metoda je nejjednodušší a nejlevnější.
• Bezešvé - tento typ zahrnuje výrobky válcované za tepla a za studena válcované z pevných kovových předlitků.. Tato technologie je složitější a nákladnější, ale umožňuje získat výrobky s vysokou přesností tvaru a mechanické pevnosti.

Elektrické výrobky se dále dělí na dva typy:

• Spirála - švu nemá vzhled spirály. Tato metoda umožňuje dosáhnout dobré pevnosti v tahu.
• Elektrovařená rovná švovka má podélný šev. Tyto produkty jsou více univerzální a častější. Při jejich použití je většina vodovodů dokončena.

Zvláštní funkce

GOST 10705 91 pro ocelové elektrosvařované podélné trubky umožňuje jejich výrobu o průměru od 450 do 1420 mm.

Kromě toho existují čtyři formy jejich průřezu:

• Náměstí;
• Obdélníkový;
• kolo;
• Oválný.

Výchozím materiálem pro tyto výrobky je zpravidla pás - to je plechová nebo ocelová páska, která se na speciální stroje ohne do trubky.

Podle GOST je tento výrobek vyroben z uhlíkových a nízkolegovaných ocelí následujících typů:

• Klid;
• Polojasně;
• Vaření.

Při výběru je třeba mít na paměti, že charakteristické rysy těchto produktů jsou poměrně heterogenní. Proto se GOST 10706 76 pro ocelové elektricky svařované podélně svařované trubky dělí na čtyři skupiny:

Charakteristiky

Podle GOST 10704 91 pro podélné elektrické svařování potrubí mohou mít následující parametry:

Tyto podélné trubky se dodávají ve dvou třídách přesnosti:

• S ořezáváním konců - tím se odstraní otřepy.
• Žádné oříznutí - žádné otřepy nebudou odstraněny.

Podle normy GOST 10706 91 pro tento výrobek závisí maximální odchylka jeho délky od třídy přesnosti. Pro první třídu je tato hodnota +15 mm a pro druhou - +100 mm.

Zásluhy

Mezi výhody elektricky svařovaných trubek patří následující body:

• Rozsáhlý produktový mix díky výrobní technologii.
• Maximální průměr může činit 1,4 metru (tloušťka stěny je v tomto případě 32 mm), zatímco analogy válcování mohou mít průměr nepřesahující 550 mm.
• Hmotnost ocelové elektricky svařované podélné trubky je relativně malá ve srovnání s válcovým analogovým zařízením, což zjednodušuje přepravu a instalaci.
• Dobrá pevnost, která umožňuje potrubí odolat mechanickému namáhání a vysokému vnitřnímu tlaku v systému.
• Větší objem se stejným průměrem ve srovnání s válcováním analogů. To umožňuje čerpání většího množství plynu do potrubí.
• Nízká cena ve srovnání s jinými typy ocelových trubek.

Tip! Montáž potrubí se provádí pomocí svařovacího stroje. S dovedností pracovat s tímto nástrojem, můžete udělat práci sami.

Nevýhody

Nevýhody produktů zahrnují:

• Poměrně vysoký koeficient drsnosti v důsledku přítomnosti svaru.
• Nižší pevnost v porovnání s válcováním analogů, což je také způsobeno přítomností svaru.

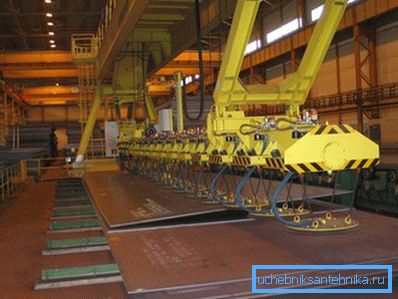

Výrobní funkce

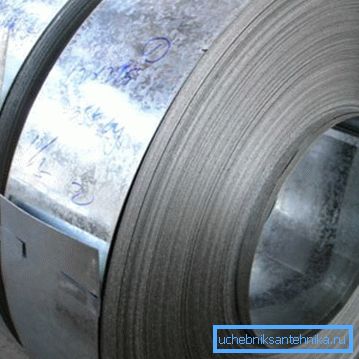

Jak je uvedeno výše, materiál pro výrobu výrobků tohoto typu je pás, který je dodáván ve formě válců.

Technologie výroby je následující:

• V první řadě je materiál připraven - odvíjen a rozřezán na pásy.
• Pak jsou pásy přeloženy do pásky. Je třeba poznamenat, že tento proces je spojitý, takže tato páska je také nazývána nekonečná.
• Poté se na frézkách vytvoří polotovar s otevřeným švem a kruhovým průřezem.
• Dále se svar svařuje elektrickým svařováním. V současné době existují čtyři způsoby svařování, z nichž každá má své výhody a nevýhody. Při výběru metody je prioritou spolehlivost a trvanlivost, neboť tyto indikátory určují třídu výrobku.

• Hotový výrobek je kalibrován, což umožňuje získat přesný průměr a tloušťku stěn.
• Svazek je monitorován pomocí vířivých bodů nebo ultrazvukem. Tato fáze je velmi důležitá, protože trvanlivost výrobku závisí na svaru.
• Posledním krokem je řezání hotových výrobků na segmenty požadované délky, které jsou následně dodány do skladu.

Dávejte pozor! Na samém konci výrobního procesu jsou výrobky označeny. Značka produktu informuje o svých geometrických parametrech, druhu použitého stavebního materiálu a třídě přesnosti výrobního procesu.

GOST 10704 76 pro tento typ potrubí ovládá jejich mechanické vlastnosti. Zároveň se neprovádí chemická kontrola produktů.

Rozsah

Rozsah dotčených výrobků je poměrně rozsáhlý.

Nejčastěji se používá v následujících oblastech:

• Přívod vody - lze použít pro přívod teplé a studené vody, protože kov není citlivý na extrémní teploty a tlak. (Viz také článek Distribuce vodovodních potrubí: funkce.)
• Topné systémy - výrobky jsou široce používány při výstavbě městských a místních vytápěcích sítí. Kromě toho, v případech, kdy teplota chladicí kapaliny překračuje 95 stupňů Celsia, je dovoleno používat pouze ocelové materiály. Kromě toho vysoká tuhost prstence a dobrá odolnost vůči podélnému zatížení činí takovou trubku téměř ideální stoupačkou pro vertikální vedení.

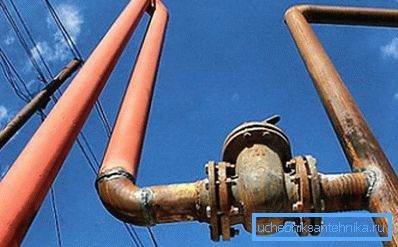

• Plynovod a ropovod - popularita dotyčných výrobků v tomto odvětví je způsobena jeho odolností vůči chemickému agresivnímu prostředí a jeho schopností odolat vysokému tlaku (až 16 MPa).
• Výrobky patřící do první třídy přesnosti se používají ve strojírenství a konstrukci. Je pravda, že ve stavebnictví častěji nepoužívají kulaté, ale čtvercové trubky, protože mají lepší pevnost a tuhost.

Dávejte pozor! Pokyny pro instalaci ocelových potrubí zahrnují přípravu okrajů na spárách při svařování trubek, což umožňuje zajistit dokonalé spojování profilů na svařovaném spoji. Pokud je tloušťka stěny větší než 3 mm, úhel zkosení nesmí překročit 45 stupňů.

Zde jsou možná všechny hlavní body, které lze říci o tomto typu potrubí.

Závěr

Elektricky svařovaná podélná trubka je univerzální výrobek, který se používá v různých provedeních. Rozsáhlý rozsah jejich použití je spojen s dobrým výkonem a relativně nízkými náklady ve srovnání s podobnými výrobky.
