Ocelové čtvercové trubky - jemnost technologie

Tento profil je považován za výhradně strukturální, jinými slovy, byl původně navržen pro použití v různých technologických návrzích. Rámy tohoto profilu jsou stabilnější a silnější než konstrukce z kulatých nebo dokonce pravoúhlých trubek. Tento profil je nejrozšířenější ve stavebních technologiích.

Tento článek poskytne stručný přehled nejběžnějších technologií pro výrobu jádrových výrobků z různých druhů oceli. To také ukáže, jaké specifické normy GOST pro čtvercové ocelové trubky regulují jejich uvolnění.

Společné technologie

Celý objem vyráběných výrobků lze rozdělit do dvou velkých skupin:

• Bezešvé;
• Svařená.

Co se týče první skupiny, vznikají bezproblémové vzory díky technologiím válcování, které se dále dělí na válcování za tepla a za studena. Skupina podélných konstrukcí je tvořena spojením kovového profilu s použitím svařovací techniky.

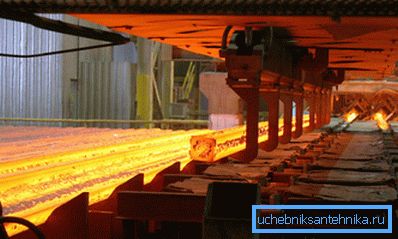

Technologie válcování za tepla

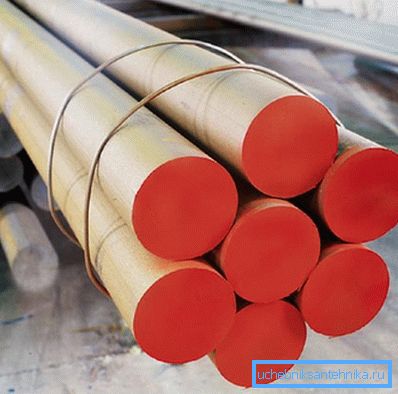

• Stroje na válcování za tepla používají stlačený nebo lisovaný stlačený ocelový polotovar, předehřátý na teplotu nejméně 1200 ° С. Při vícenásobném tvarování se drsné pouzdro přivádí do určité velikosti. Poté přejde k mezilehlým válcům, kde je čtverec tvarován do obrobku.
• Následuje tzv. Trn.. Díky tomuto technologickému procesu je z pevného a předlisovaného obrobku dosaženo něco podobného požadované části. V monolitickém polotovaru se prochází průchozí díra a vykládá se.
• Poté se předehřátý drsný polotovar s průchozím otvorem přenese na konečnou linku válcovny za tepla. V závislosti na kalibraci mlýnku je produkt již přiveden do požadované části. Poté, co se stěny valí na plánovanou tloušťku a tvar je téměř připraven, je poslán na linku nazvanou chladnička.

• Faktem je, že k tomu, aby si kov zachoval svou pružnost, musí postupně vychladnout v přírodních podmínkách.. V opačném případě při ostrém chlazení může být kov vytvrzen, výsledkem bude silný, ale křehký design.
• Ale to není vše, než je zákazník propuštěn, jsou potrubí zpracovávány na speciálních kalibračních strojích a bezproblémově projdou oddělením technické kontroly, kde je kontrolována shoda s normami GOST pro čtvercové ocelové trubky. Navíc je každý produkt osobně, vlastními silami, inspektor kontroly kvality kontroluje a označuje jeho kvalitu.

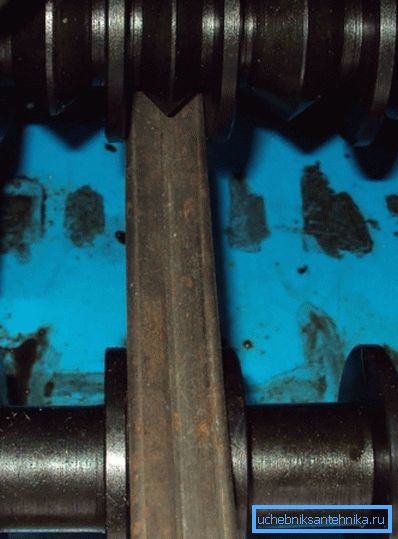

Technologie válcování za studena

Jak samotná technologie válcování za studena, tak mlýny, kde se tento výrobek vyrábí, jsou výrazně odlišné od tváření za tepla.

V některých zdrojích mohou být tyto produkty označovány jako bezproblémové.

• Zpočátku se hrubá objímka objímky nevyrábí s trnem, nýbrž rozrušením nebo vytažením polotovaru z celého ocelového plechu.
• Potom se na hrubovacích válcích rotuje sběrná trubka do mezilehlého stavu, ve kterém se dosáhne plánované tloušťky stěny. V tuto chvíli je stále kulatá, protože v této podobě je mnohem snazší zpracovat a přesnost zpracování se mnohonásobně zvyšuje.
• Dále produkt vstoupí do speciálního lisu, vybaveného odpovídajícím trnem. Na něm je design dán požadovaným tvarem a odeslán na kalibrační čáru.

• Drobné vady jsou vyloučeny na dokončovací kalibrační lince a tloušťka stěny je dokončena.
• Produkt je téměř hotový, ale kvůli opakovanému stlačování a tvarování kovu se jeho vlastnosti výrazně změní, ztrácí svou pružnost, stává se odolnější a křehčí v důsledku deformace krystalové mřížky.
• Chcete-li se vrátit do kovu, požadované specifikace používají technologii "dovolené". K tomu se kov ohřeje na teplotu přibližně 700 ° C a nechá se pomalu ochladit.
• Trubky některých ocelí, které se takto zpracovávají po ochlazení, mohou trochu ztrácet svou geometrii a jednoduše je vedou. K opravě tohoto nešťastného nedorozumění je zboží zasláno k editaci, které se provádí pomocí speciálních správných strojů a poté oddělení kvality.

Důležité: konstrukce za studena a za tepla válcované konstrukce se navzdory vnější podobnosti liší nejen technickými vlastnostmi. Zvláště tloušťka stěny a tudíž hmotnost ocelových čtvercových trubek vyrobených válcovacím strojem za studena bude podstatně menší. Trubkové výrobky válcované za tepla mají silnější stěny a větší hmotnost.

Svařované podélné konstrukce

Technologické pokyny pro výrobu podélných konstrukcí nejsou tak složité a méně energeticky náročné.

Náklady a konečná cena budou tedy mnohem nižší.

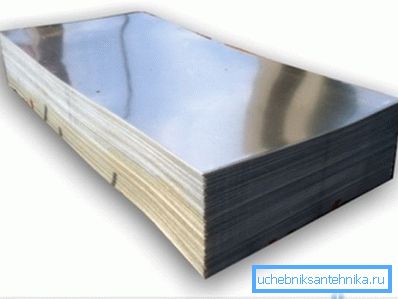

• Zpočátku je z ocelového plechu vyříznut rozměrový polotovar pro výrobu výrobku. Odborníci nazývají pás. Rozměry pásu musí přesně odpovídat oblasti zametání budoucího potrubí.
• Když je pásek připraven, je zaslán do speciálního stroje, na němž se kov dodává tvaru budoucího výrobku. Jedná se o hydraulický systém válečků a válců, na jehož výstupu je vytvořen mezilehlý polotovar čtvercového tvaru, který je však stále otevřený.

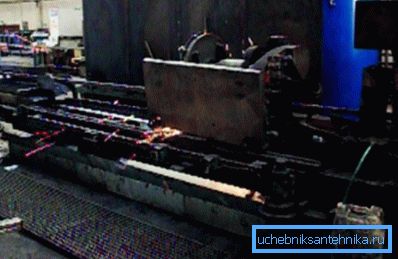

• Dále hrubý tvarovaný polotovar vstupuje do svařovací linky. Nejběžnější je svařování elektrickým obloukem. Svařila rozměrové struktury o tloušťce stěny větší než 2 mm. Například čtvercová trubka 100x100x4 z oceli, tak požadovaná ve stavebnictví, je svařena metodou elektrického oblouku a regulována podle GOST 8639 82.
• Tenkovrstvé konstrukce jsou svařovány speciální technologií v indukčních pecích, což umožňuje získat vysoce kvalitní hermetický švy.
• Na konci výrobní linky je výrobek tradičně testován řídicí jednotkou OTK, kde kromě tradičních parametrů je kvalita sváru monitorována na speciálních zařízeních.

Rozsah a technologické normy struktur

Nelze říci o všech kalibracích čtvercových trubek, které jsou v současné době k dispozici v malém předmětu, a proto existují odpovídající normy GOST pro čtvercové ocelové trubky. Abychom vám lépe porozuměli divočím státních standardních značek, spojili jsme je do tabulky, kde jsme určili, které normy pro které produkty byly vyvinuty.

Důležité: GOST 12336 66 pro ocelový čtvercový průřez byl zrušen v roce 1981, po kterém byl použit TU 14-2-361-79. Které z nich byly v roce 1989 nahrazeny TU 14-2-849-89, které ještě dnes platí.

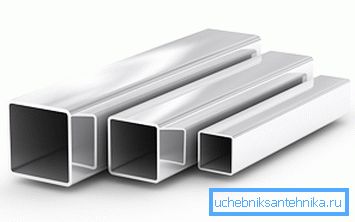

Také bych chtěl poznamenat, že čtvercová trubka z nerezavějící oceli a všechny profilované výrobky z legovaných a neželezných kovů jsou regulovány podle GOST 8645 82.

Video v tomto článku ukazuje ocelové profilované konstrukce.

Závěr

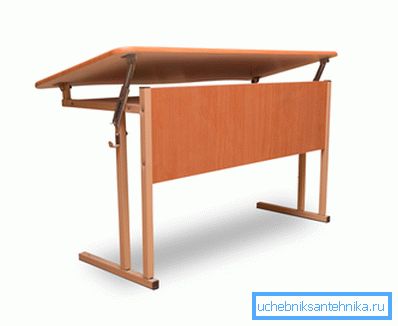

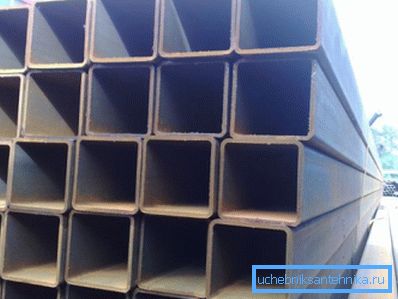

Ocelové profilované trubky se používají všude, lze je nalézt na dětských hřištích, z nich je většina lehkých bimetalických plotů a nakonec ani jedna moderní konstrukce nemůže dělat bez konstrukcí ocelového tvaru různých úseků.
