Oblíbené způsoby připojení trubek - podrobný přehled

Při instalaci topného systému, kanalizace a zásobování vodou je nutné vyřešit problém spojovacích trubek. Současně je třeba vzít v úvahu materiál, ze kterého se potrubí vyrábí, provozní podmínky systému a mnoho dalších parametrů. Při studiu různých stávajících způsobů připojení by nebylo zbytečné zvažovat nejoblíbenější možnosti.

Klasifikace připojení potrubí

Pro pohodlí jsou všechny typy připojení potrubí rozděleny do 2 velkých skupin:

• oddělitelné - je možné rozebrat spoj s vlastními rukama, aniž byste porušili celistvost materiálu. Závitové spojení lze považovat za klasický příklad v této skupině, na konci potrubí se řeže nit, a pokud je to nezbytné, spojení může být snadno rozmontováno;

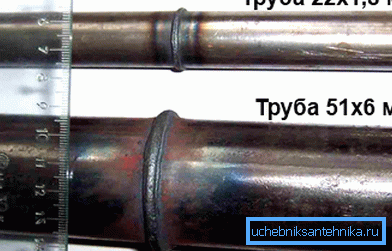

• z jednoho kusu - demontáž je možná, avšak materiál potrubí bude trpět. V tomto případě může sloužit svařovaný spoj. Svařování kovu nedovolí v budoucnu rozebírat potrubí, ale může být rozřezáno pouze na kusy.

Navrhovaná klasifikace je příliš obecná. A pokud v případě trvalého spoje není tolik možností (svařování, lepení nebo socketingu), pak v kategorii oddělitelných spár existuje několik zajímavých způsobů.

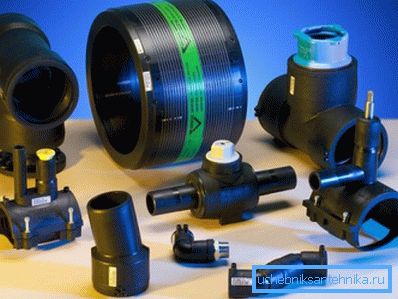

Populární typy připojení potrubí

Kromě praktického využití musí výběr typu doku také zohlednit vlastnosti materiálu a způsob provozu potrubí. Například odpadní voda v soukromém domě pracuje v beztlakovém režimu, takže se přizpůsobí obvyklým doku.

Ale v případě instalace topného systému bude vyžadovat něco spolehlivější. Následující jsou nejběžnější metody.

Závit

To může být považováno za klasickou metodu, která byla používána před desetiletími.

Pokyn se od té doby vůbec nezměnil, musíte jednat v následujícím pořadí:

• je provedeno namontování a na potrubí je provedena značka, na kterou bude nutné řez nit;

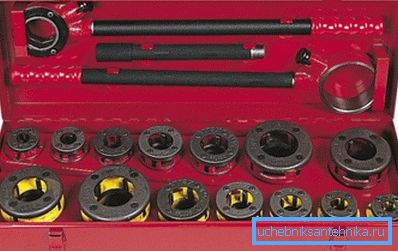

• Ve skutečnosti vyřezávané. Pro usnadnění je potřeba potrubí upevněno na svěráku, nejmenší zkreslení desky při řezání závitů může v budoucnu způsobit netěsnost;

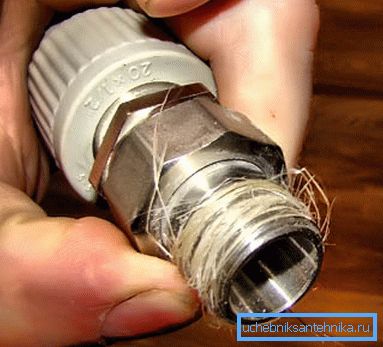

• provádí se zkosení - niťová nit nebo jakýkoliv syntetický tmel se prostě navíjí na nit. Jeho cena je minimální a těsnost kloubu se výrazně zvyšuje;

• závit se přišroubuje na kování. Závitové připojení potrubí patří do kategorie zástrčky, což usnadňuje demontáž a čištění potrubí.

Dávejte pozor! Závit mírně oslabuje průřez. Proto je nutné co nejvíce vyloučit mechanické účinky na kloub.

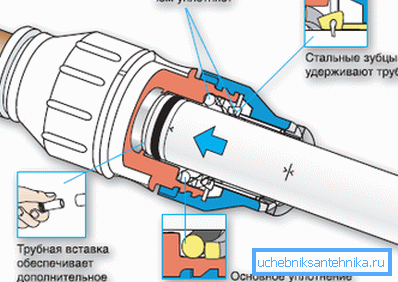

Použití upevnění kleštiny (upnutí)

Použití takového kování vám umožňuje dokonce připojit potrubí z různých materiálů. Spojení je dosaženo oddělitelným, což lze také připsat výhodám použití kleštinových kování.

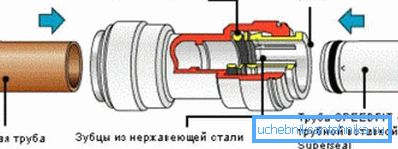

Při použití kleštinového spojení potrubí pro spojování různých materiálů je na jedné straně dosaženo těsnosti spoje pomocí matice a kompresního kroužku a na druhé straně pomocí kleštiny.

Dokování se provádí v následujícím pořadí:

• na potrubí (v tomto pořadí) se vloží potrubní matice a kompresní kroužek;
• pak je matice utažena, kroužek je deformován a pevně přitlačuje konec potrubí na konec armatury;
• na druhé straně je trubka jednoduše zasunuta do kleštiny a zasunutá, dokud se nezastaví. Konstrukce na něm vytváří dostatečný tlak, takže je zaručena pevnost spoje.

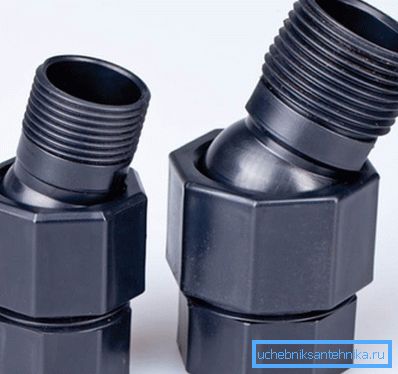

Mobilní připojení

Někdy standardní vybavení neumožňuje ukotvení v požadovaném úhlu. V tomto případě můžete použít otočné potrubí. Tato metoda spojování bude užitečná i tím, že úhel sklonu může být snadno měněn bez demontáže části potrubí.

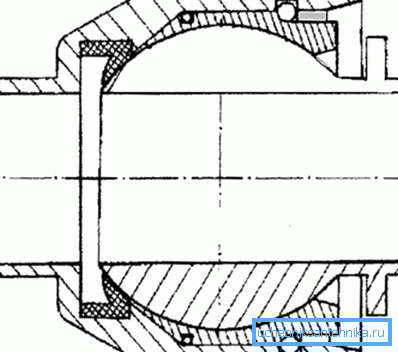

Takové spojovací prvky se prodávají již sestavené a pohyblivost je dosažena díky neobvyklé konstrukci zásuvky. Samotný zvonek je poměrně široký a část trubky, která je v něm umístěna, má sférický tvar. Prostor mezi koncem potrubí a vnitřním povrchem hrdla je vyplněn gumovými vložkami a vrstvou maziva.

Dávejte pozor! Zdroj tohoto typu ukotvení je omezen (výrobce udává zaručený počet otáček), takže byste zbytečně neměli ohýbat nebo odpojovat potrubí.

Pokud jde o úhel natočení, je obvykle v rozmezí 40-50 ?. Velké úhly otáčení komplikují konstrukci otočné části a ohrožují těsnost spáry. Přeprava korozních kapalin výrazně zkracuje životnost závěsu.

Vysokotlaké potrubí

Sotva je nutné pracovat s vysokým tlakem doma (tlak ve vodovodním systému nelze považovat za takový). Avšak v průmyslu se často tekutiny přepravují pod značným tlakem, čímž jsou kladeny přísnější požadavky na klouby.

Potrubní tvarovky s vysokým tlakem s velkým počtem otáček a tvarovek instalované v těchto místech budou mít nízkou míru spolehlivosti ve srovnání s potrubím s minimálním počtem otáček.

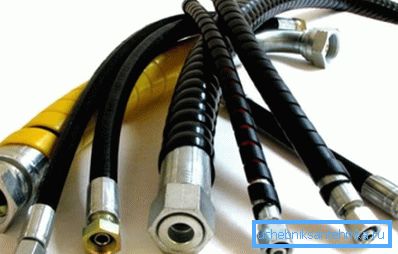

K vyřešení tohoto problému se často používají tlakové hadice - hadice s vysokým tlakem. Vnější pouzdro vypadá jako obyčejná gumová hadice s kovovými kování na obou stranách.

Navzdory jeho vzhledu je návrh RVD komplikovaný. Rukáv se skládá z vnitřní vrstvy speciálního kaučuku a pevnost je dosažena silovým rámem z kovových nití. Často existuje několik takových silových rámců.

Hlavní výhodou takových rukávů je, že obrat je hladký a odolnost proti proudění kapaliny je minimální. Konce hadic jsou připojeny k potrubí pomocí kovových armatur.

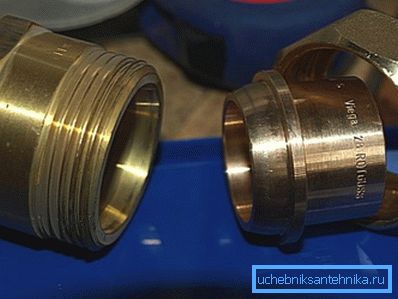

Američan - jednoduchost a spolehlivost

Všechny druhy potrubních přípojek by měly být spolehlivé a pokud možno umožnit demontáž úseku potrubí co nejdříve bez demontáže zbytku potrubí. Pro tyto parametry platí, že Američan nemá konkurenci.

Tímto způsobem budete potřebovat 2 úseky potrubí, budete potřebovat 2 závitové kování (jeden s omezujícím límcem), gumové těsnění a matici. Na konci potrubí by měl být vnitřní závit.

Americká potrubní armatura se provádí v následujícím pořadí:

• část s vnějším závitem je přišroubována k potrubí s vnitřním závitem;
• po tom, co přichází obrazec dílu s objímkou, musíte na ni položit těsnicí a uzávěrovou matici, po níž je šroubení nasazen také na potrubí;
• po tom zůstane pouze utažením oheňové matice k vnějšímu závitu vratné armatury.

Dávejte pozor! Na rozdíl od většiny ostatních typů dokování, pro demontáž části potrubí, není nutné úplně rozebrat. Celý proces montáže / demontáže se provádí pouze jednou maticí.

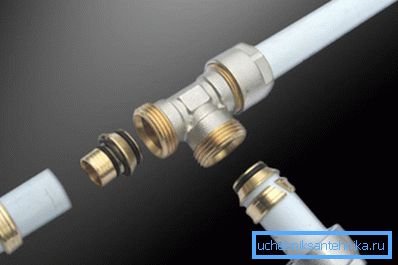

Tavrovské spojení

T-trubkové spoje mohou být buď v pravém úhlu, nebo v ostrém úhlu, je nutné, když je potřeba přidat další potrubí do stávajícího potrubí. Příkladem je přípojka kanalizačního potrubí vedoucí z bytu ke stoupači. Vázání můžete provést dvěma způsoby - pomocí speciálního kování nebo svařování (pokud jsou trubky kovové).

Pokud jde o armatury, proto používáme odpaliště a kříže, tyto prvky vám umožňují vytvořit komplexní uzel. Takové spojení s odporem může být provedeno některou z popsaných metod. Lze použít lisovací kování, svařování PP (u polypropylenové trubky), zásuvkové spojení (pokud mluvíme o kanalizaci), atd.

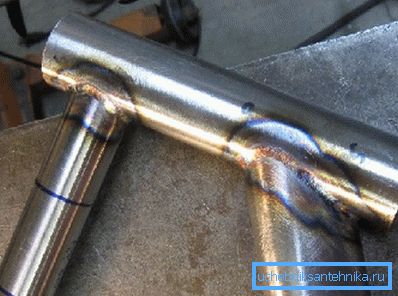

Vložení kovových trubek pomocí svařování je vzácné a poměrně obtížné pro začátečníka instalatéra. Hlavním problémem je správně označit výřez na potrubí, do něhož je třeba havarovat a na konci potrubí, které se připojí.

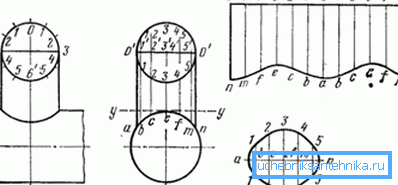

Chcete-li vyřešit tento problém, můžete použít speciální šablony, v nichž jsou v závislosti na průměru křivky, které označují obrys výřezu, můžete také použít speciální programy pro značení.

  Dávejte pozor! Pokud se řezy neodpovídají perfektně, trhliny budou muset být pečeny kusy kovu, což nepříznivě ovlivní těsnost. Značka by se proto měla zaměřit.

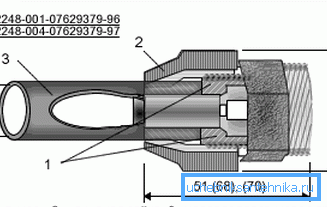

Vsuvka spojky

Připojení bradavek trubky patří do třídy odnímatelných a sestává ze skutečné montáže (obvyklé závitové pouzdro a omezující rameno), těsnicího kroužku a krycí matice.

Pořadí spojování částí potrubí se tímto způsobem poněkud podobá americkému:

• Na kování (závitové pouzdro) je třeba nasadit těsnicí kroužek a matici pojistky;
• poté se šroubení našroubuje na závitovou trubku;
• k dokončení připojení zůstává pouze šroubovací spojovací matice na spojku nebo na konci jiného potrubí.

Tato metoda se často používá, když potřebujete vložit měřicí přístroj do stávajícího systému. Montáž je vhodná, protože téměř neexistují žádná omezení pro průměry prvků, které se mají spojit, aby bylo zajištěno těsnost, stačí jednoduše vybrat požadovaný průměr šoupátka.

Připojování na injektáž

Tento typ spojení lze považovat za jeden z nejjednodušších. Drážkové připojení potrubí patří do kategorie svařovaných odnímatelných typů ukotvení potrubí.

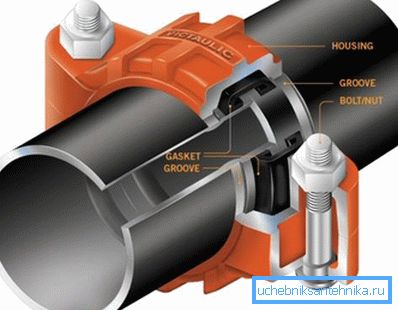

Gruvlok - obvyklá svorka, která vám umožní rychle se spojit do jednoho celého 2 trubek. Konstrukce tohoto prvku je poměrně jednoduchá - plastové pouzdro, uvnitř které je gumové těsnění a šrouby na obou stranách. Utažení šroubů vytváří potřebný tlak, gumová manžeta se těsně deformuje proti povrchu potrubí, čímž se zajistí těsnost spáry.

Volné připojení potrubí je nejlepší z hlediska údržby potrubí. Kdykoliv se mohou uvolnit šrouby, svorka se odstraní a poškozený úsek potrubí lze vyčistit nebo vyměnit.

Konstrukce některých drážek je trochu komplikovaná a má výstupek po celém obvodu. V potrubí v určité vzdálenosti od spoje by měla existovat drážka, přičemž při ukotvení vstupuje výstupek do drážky tuto drážku a poskytuje další sílu spoje.

Na konci

Žádné potrubí nelze položit, aniž by došlo k problému spojování jednotlivých částí. Budete muset vybrat mezi různými možnostmi, z nichž každá má své vlastní výhody a nevýhody. Článek poskytuje stručný přehled o populárních způsobech dokování potrubí.

Začátečník instalátor s pomocí těchto informací bude moci určit nejlepší možnost instalace. Video v tomto článku popisuje některé typy odpojitelných připojení.
