Obdélníkové trubky: technické specifikace a rozchod

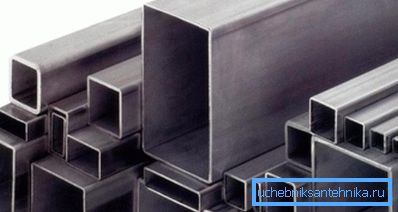

Části, které mají vnitřní dutinu a průřez ve tvaru čtverce nebo obdélníku, se nazývají tvarované trubice. Často se používají k vytváření různých vlastních rukou. Níže uvedený materiál vám umožní vyřešit celou řadu existujících součástí a vybrat výrobky, které nejlépe vyhovují vašim potřebám.

Vlastnosti obdélníkových trubek

Výrobní proces

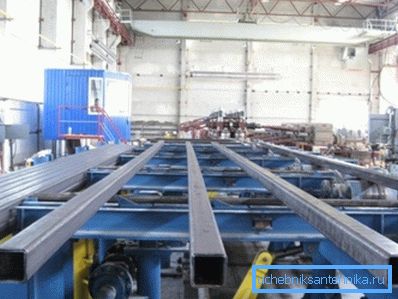

Profilové kovové trubky lze vyrábět dvěma způsoby:

1. Rolováním kulatých výrobků. K tomu je třeba vzít část požadovaného průměru a zpracovat pomocí válcovací stolice. V závislosti na použité technologii, velikosti a materiálu dílů platí:

• válcování za tepla - kulatá trubka se zpracovává po zahřátí na určitou teplotu;
• studená práce - změna tvaru trubky nastává bez předchozího tepelného zpracování

1. Stisknutím. V tomto případě je potrubí vytvořeno z plochého polotovaru, po němž následuje svaření podélného švu.

Výhody profilovaných výrobků

Materiál má mnoho výhod oproti kruhovým dílům:

1. I při výrazné fyzické námaze se výrobek prakticky nepodléhá deformaci.
2. Hotové kovové konstrukce ze čtvercových a obdélníkových trubek jsou velmi trvanlivé. Kromě toho se vyznačují nižší cenou, protože dutá forma snižuje množství použitého kovu (na rozdíl od armatur a čtvercových tyčí). (Viz také článek Hot-Rolled Pipe: Funkce.)
3. Profilové výrobky mají menší váhu ve srovnání s plnými díly.
4. Správně vybrané obdélníkové nebo čtvercové detaily mohou být použity pro výrobu konstrukcí velmi složitého tvaru. Ohýbá se dobře bez deformace a snadněji se sváže s ostatními díly.
5. Výrobek má dlouhou životnost (zejména ty z neželezných kovů).

Velikost produktu je určena na základě úkolů, pro které je určen. Některé typy profilových trubek jsou vyrobeny ze speciálních ocelí, které odolávají agresivním podmínkám prostředí. Takové díly se používají k instalaci vrtných souprav na otevřeném moři a do oblastí s velmi nízkou teplotou vzduchu.

Dávejte pozor! Použití kovových konstrukcí z profilovaných dílů může výrazně snížit množství použitého betonu a v důsledku toho snížit hmotnost konstrukce. Díky tomu můžete rychle postavit výškové budovy a vytvořit pro ně méně masivní základ.

Druhy trubek obdélníkové části

Možnosti regulace

Rozsah pravoúhlých trubek podle GOST je poměrně rozmanitý. Jsou klasifikovány podle různých kritérií, které vám umožňují vědoměji přistupovat k výběru odrůdy, kterou potřebujete.

Obecné GOST pro profilované trubky má číslo 13663-86.

Podle tohoto dokumentu existuje několik technologií, které vyrábějí produkty:

• válcované za tepla bezproblémové;
• studené tvarové bezešvé;
• elektrický tvar;
• studené deformované elektrické výrobky.

Odděleně jsou rozlišovány následující normy upravující technické vlastnosti součástí:

• obdélníkové výrobky - podle GOST 8645-68;
• čtverec - podle GOST 8639-82.

Výše uvedené pokyny stanoví, že vyrobené modely by měly mít následující parametry:

• šířka strany čtvercové části je od 10 do 180 mm (od 32 do 60) a tloušťka stěny je od 1 do 14 mm (od 4 do 6);
• rozměry obdélníkového výrobku by měly být 15x10 mm (28x25) a tloušťka stěny od 1 do 12 mm.

Délka výrobků závisí na způsobu jejich výroby. Podrobněji jsou tyto parametry uvedeny v tabulce.

Rozsah aplikace

Hlavní výhody výrobků jsou zřejmé:

• vysoká pevnost v ohybu;
• malá hmotnost;
• dobrá odolnost vůči různým nákladům.

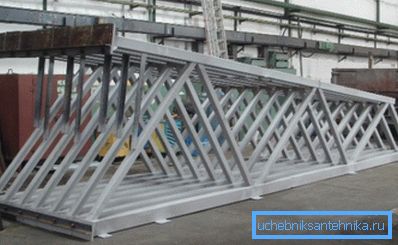

Díky tomu jsou profilové části široce rozšířeny v mnoha průmyslových odvětvích. Výrobky jsou dodávány v různých velikostech, lze jim dát téměř jakýkoliv tvar. Většina komplexních kovových konstrukcí je vyrobena ze čtvercových nebo obdélníkových trubek.

Hlavní oblast dotyčného materiálu:

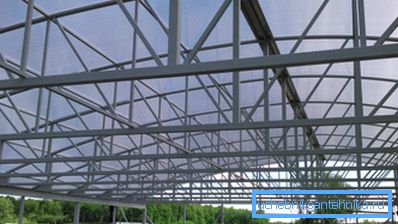

• konstrukce nosných konstrukcí s nízkou hmotností;
• výstavba míst pro různé funkční účely;
• instalace kovových podpěr a příčných tuhých tyčí;
• vytvoření krabic pro pokládání kabelů a tak dále.

Z těchto výrobků jsou velmi lehké a trvanlivé rámy. Protože je tento materiál široce rozšířen v automobilovém průmyslu, používá se k výrobě reklamních a podobných konstrukcí.

Výrobky vyrobené z jádrových prvků obsahují 30-40% méně kovu, což umožňuje použití méně masivních základů, což dále snižuje odhadované náklady na stavbu.

Pro připojení částí potrubí se obvykle používá:

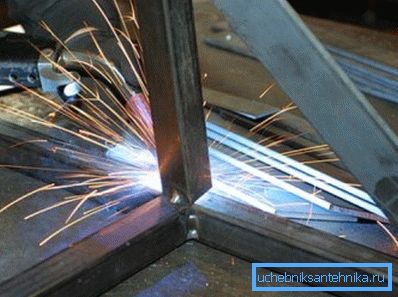

• elektrické svařování;
• šroubové připojení.

Další funkce

Díky vyztužujícím žebrám vytvořeným čtyřmi rohy obdélníku nebo čtverce je trubka velmi odolná, protože je široce používána při stavbě budov. Jeho nízká hmotnost a vnitřní dutina prakticky neovlivňují tuhost zakřiveného úseku.

To je způsobeno skutečností, že když se ohnete, hlavní zatížení dopadne na okraje. Současně, kvůli nedostatku jádra, nesmějí být vystaveny ničení a silné deformaci. Hlavním úkolem je vybrat správnou část dílu.

Dalším důležitým faktorem je efektivita nákladů. Vzhledem k tomu, že náklady na profilované trubky jsou o čtvrtinu nižší než náklady na konvenční výrobky s podobným průměrem, je možné významně ušetřit na získání materiálů pro stavbu. Navíc jsou jednodušší pro přepravu, skladování a montáž na hladké povrchy.

Spojení těchto součástí probíhá pomocí automatických a poloautomatických svářecích strojů. Tento šev má zvýšenou pevnost, protože se jedná o čtvercové a obdélníkové trubky, které se používají k vytváření komplexních a masivních kovových konstrukcí.

Tip! Při nákupu stavebních trubek nezapomeňte zkontrolovat jejich kvalitu. Hmotnost potrubí musí přesně odpovídat parametrům uvedeným v GOST.

Závěr

Pravoúhlé a čtvercové trubky jsou vynikajícím materiálem, který je široce používán ve stavebnictví. Pomocí nich můžete nejen navrhnout pevné a spolehlivé budovy, ale také významně snížit odhadované náklady na práci. Další podrobnosti o tom naleznete v videu v tomto článku.
