Npvh pipe: regulační dokumenty a funkce aplikace

Jaká by měla být trubka NPVH podle GOST R 51613-2000? Kde jsou tyto trubky používány? Jak jsou namontovány? Má materiál nějaké funkce, které je třeba vzít v úvahu při instalaci? Pokusíme se najít odpovědi.

Studujeme GOST

Překvapení překvapení

Jsme zvyklí na skutečnost, že při instalaci vodovodních potrubí jsou potrubí z NPVH (neplastifikovaný polyvinylchlorid) používány hlavně jako odpadní potrubí. Současně je kanalizace, která je vnitřní a vnější, většinou samovolně tekoucí.

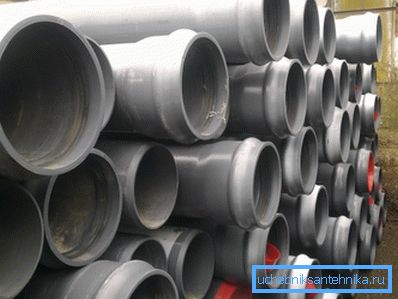

Studie regulačních dokumentů přinese nečekaný nález: GOST R 51613-2000 je jediným státním standardem, kterým vyrábí PVC trubky. Navíc, jakákoliv potrubí vyrobená podle ní je tlakové potrubí.

Mimochodem, samozřejmě, neexistují žádné překážky pro použití tlakových trubek při ukládání odpadních vod. Jediná věc, která může zmást potenciálního zákazníka nebo kupujícího, je nadměrná tloušťka stěn a tudíž ne nejmenší cena.

Požadavky

Oblast použití formulovaná standardem je poněkud nejasná: produkty jsou určeny k přepravě vody, včetně pitné vody a jiných kapalných a plynných látek. Je zřejmé, že při potopení kanálu nejsou žádné překážky.

Takže, jaká pravidla by měla splňovat PVC potrubí?

• Pracovní rozsah teplot je pouze od 0 do +45 stupňů. Stop, zmatek už začal. Proč tedy má sklad potrubí mnohem širší rozsah teplot? Klíčové slovo - tlaková hlava. Se zvýšeným tlakem se při zahřátí z plastu stává křehčí ve studené a tvárné.

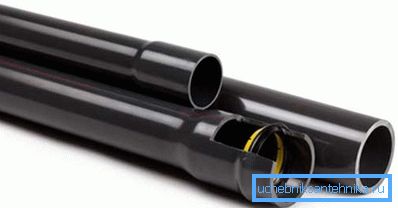

• Následující možnosti pro výrobu potrubí:

• Bez zásuvky.
• Se zásuvkou pro lepení.
• S zvonkem pod gumovým kroužkem. Při montáži kanalizačních kanalizací s volným průtokem se zpravidla používá taková metoda připojení.

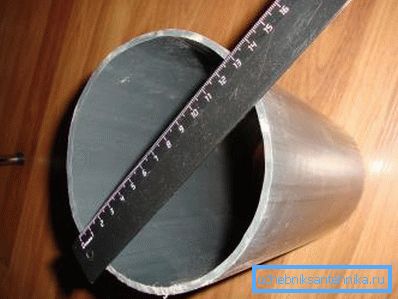

• Jmenovitý průměr stanovený normou může být od 10 do 315 mm s tloušťkou stěny 1,5 až 23,2 mm. Každá standardní velikost odpovídá několika variantám SDR (standardní rozměrový vztah). Čím menší je hodnota SDR (vypočtená jako zlomek s průměrem v čitateli a tloušťkou stěny v jmenovateli), tím vyšší je pracovní tlak vypouštěcího potrubí.

Dáváme závislost maximálního pracovního tlaku na tloušťce stěny a SDR nejvíce populární u odpadních vod o jmenovitém průměru 110 mm:

• Výrobky jsou vyráběny v délkách nejméně 4 a maximálně 12 metrů.

Mimochodem: podle dohody s odběratelem může být délka snížena nebo (je-li problém s přepravou vyřešen).

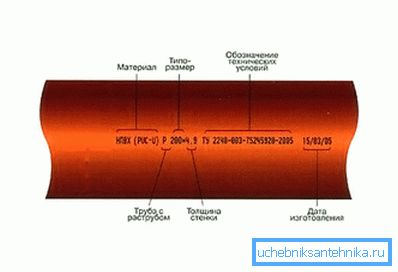

Jak jsou označeny PVC-U tlakové potrubí a jiné PVC trubky?

Označení musí obsahovat:

1. Slovo trubka;
2. Materiál, z něhož je vyroben (PVC-100 pro polyvinylchlorid, určený pro maximální namáhání stěn potrubí 10 MPa a PVC-125 125 pro 12,5 MPa);
3. Typ zásuvky (v nepřítomnosti - není uvedeno);
4. SDR;
5. Dash;
6. Jmenovitý průměr;
7. Tloušťka stěny;
8. Jmenování (pitné nebo technické);
9. Název normy.

Potrubí s označením NPVH 125 R SDR17 225 x 13,4 pití GOST R 51613-2000 je tedy produkt určený pro maximální stres ve stěnách 12,5 MPa; opatřený zvonkem pod gumovým těsněním; s poměrem průměru k tloušťce stěny 17, s průměrem 225 a tloušťkou stěny 13,4 mm; určené pro pitnou vodu.

Zvláštní funkce

Co byste měli vzít v úvahu při pokládání odpadních vod vlastními rukama pomocí PVC trubek a tvarovek?

PVC je poněkud křehký materiál. Trubky by neměly být instalovány s napětím a ohybem; silné údery v procesu práce jsou také nepřijatelné.

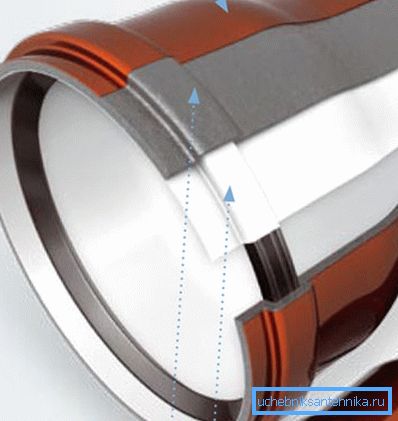

Na rozdíl od litiny, PVC přeskočí a dokonce zesiluje zvuky. Odčerpání vody z toalety na vrchol sousedů bude dobře slyšet v nočním mlčení. Část problému je řešena v takzvaném tichém kanalizačním systému: vícevrstvá konstrukce a zvýšená tloušťka stěny uhasí hluk dobře.

Odolnost vůči vysokým teplotám je omezena i při samonasávacích kanálech. Při splachování radiátorů v drsných zimách, kdy teplota chladicí kapaliny dosáhne maxima stanoveného parametrem SNiP 95C, je lepší nechat vypouštět vodu z chladiče do plastové stoupačky.

Tip: Pokud už nemáte kam resetovat, pomůže vám jednoduchý trik. Přímou trysku přeneste do lázně a zapněte studenou vodu. Směs, která spadá do kanalizace, bude mít bezpečnou teplotu.

Co jiného můžete poradit s instalatorem pro PVC?

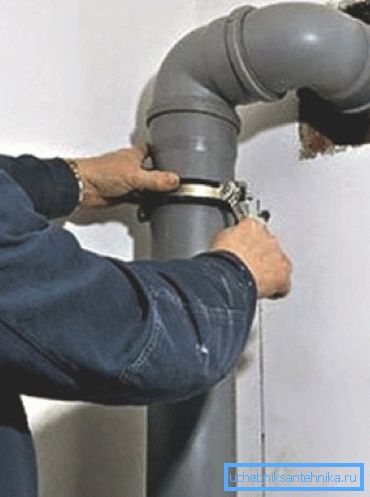

• Při instalaci stoupaček musí být potrubí a kompenzační potrubí upevněny s objímkami pod krkem. Alternativou je utěsnění zásuvky ve stropě.

• Při montáži zásuvkových spojů je nutné na vnitřní povrch zásuvky před těsnicím materiálem aplikovat pás silikonového těsnění.. Pokyn se týká skutečnosti, že kaučuk vysušuje v průběhu času a ztrácí svou pružnost; těsnění zabrání úniku.
• Horizontální úseky jsou upevněny pomocí závěsů nebo svorek s krokem nejvýše 10 průměrů: 50 cm pro trubku o průměru 50 mm a tak dále. Při větším kroku může trubka po 2-3 letech sevřít, což vytváří úseky s protiproudem.
• Řezání plastů je lepší s pilou nebo brusičem s libovolným řezacím kolem. Pila s velkými zuby zanechá hrubé ostruhy a bezúhonnost může rozdělit břit.

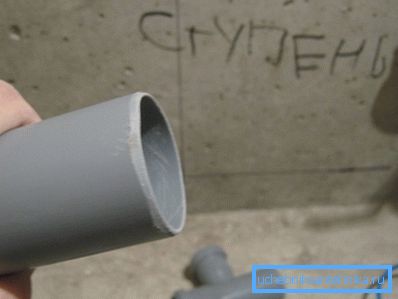

• Před vložením potrubí, které bylo nasazeno do zásuvky, nezapomeňte sklopit zezadu a zevnitř.. Tím se sníží námaha potřebná pro montáž a zabrání se zablokování v budoucnu.

Závěr

Doufáme, že naše doporučení pomohou čtenáři při výběru a samoinstalování sanitárního zařízení. Jako obvykle se v tomto článku nacházejí další informace. Úspěchy!
