Možné rozměry potrubí z kovového plastu a jejich vlastnosti

01-02-2018
Trubky

Kovové trubky jsou široce používány v instalacích. S jejich pomocí jsou položeny vodovody, topení a kanalizace. Používá výrobky s různými průměry, jejichž rozsah budeme diskutovat v tomto článku.

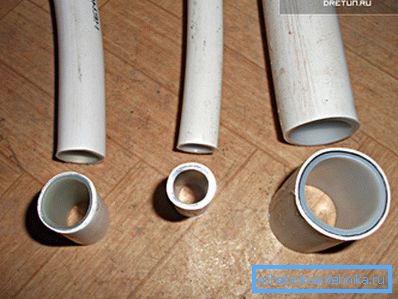

Různé průměry kovových trubek

Obecná ustanovení

Začneme se podívat na strukturu dotyčných produktů a jejich charakteristické rysy.

Struktura

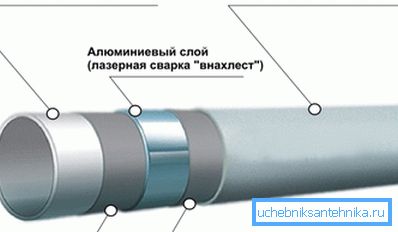

Kovová trubka o průřezu 20 mm

Struktura dotyčného produktu je jednoduchá:

  1. Vnitřní polymerní vrstva v kontaktu s kapalinou.
  2. Lepící vrstva.
  3. Hliník, který dává potrubí potřebnou tuhost a pevnost.
  4. Opět lepicí vrstva.
  5. Vnější vrstva polymeru, která chrání hliník před kontaktem s vnějším prostředím.

Taková struktura zaručuje několik důležitých výhod, které ztěžují kovové plastové trubky při instalaci inženýrských systémů v soukromých domech a bytech.

Zásluhy

Zvažte vlastnosti kovových trubek:

  • Odolnost vůči korozním procesům. Co je důležité pro výrobky, které jsou neustále v kontaktu s vodou.
  • Vysoká propustnost kvůli hladkosti vnitřního povlaku.

Tip: v případě připojení plastových profilů k kovu je žádoucí instalovat speciální filtry v oblasti spojů. Tím se zabrání vzniku rezavých a jiných nečistot ze staré části potrubí do nové.

  • Přijatelné pevnostní vlastnosti, mnohem lepší než ty, které mají konvenční modely z polypropylenu nebo polyethylenu.
  • Odolnost vůči vysokým teplotám, umožňující volné použití plastových trubek v topném systému. Například, polyethylenové modely jsou kategoricky nevhodné pro takové účely kvůli prahu nízké teploty.

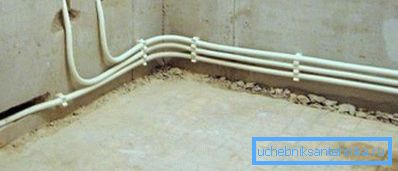

Fotografie kovoplastového potrubí topného systému
  • Cenově dostupná cena. Dokonce i částečné využití plastů ve výrobním procesu může výrazně snížit náklady na výrobky.
  • Nízká hmotnost. Umožňuje omezit jednoduché přílohy a nevytváří další zátěž na základ objektu.
  • Ekologická čistota. Splňuje všechny potřebné hygienické normy.
  • Snadno použitelné do-it-yourself. Pro provádění řezání kovových plastových trubek a instalace jejich spojů není nutné mít žádné speciální dovednosti.

Tip: Pro konstrukci kovové trubky se doporučuje použít speciální nástroj - stisknutí tlačítka. Díky tomu bude proces mnohem jednodušší a rychlejší.

Grafické pokyny pro provedení spojení pomocí tlačítka
  • Dlouhá životnost, počínaje desetiletími, s výhradou souladu se všemi pravidly provozu.

Rozměry

Průměr průměru uvažovaných výrobků je značně rozmanitý, u systémů pro zásobování vodou se nejčastěji používají vzorky o rozměrech od 15 do 50 mm, ale u odpadních vod od 32 do 150 mm. Označení plastových trubek se obvykle provádí v palcích, takže se podívejme na toto neobvyklé měření délky.

Tip: Při výběru trubek se doporučuje vzít v úvahu vnitřní průměr, který je označen dvěma písmeny "DU" - "jmenovitý průměr". Exteriér může být velmi klamný kvůli rozdílům v tloušťce stěn.

Palce

Abych byl přesný, pak 1 palec = 25,4 mm. V praxi platí následující vztah v potrubí:

Palce Milimetry
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Proto nebuďte překvapeni, když instalatér nebo prodejce ve specializovaném obchodě popíše průměr jako jednu sekundu nebo tři čtvrtiny. Převeďte velikost do metrického systému a bude snadnější navigovat.

Pro připojení úseků různých velikostí se používá speciální kalibrátor.

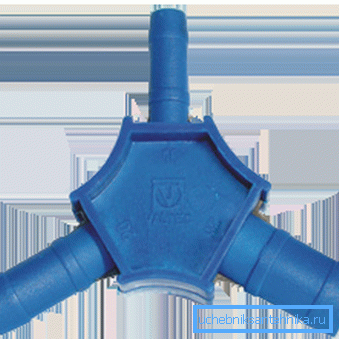

Polymerní měřidlo pro kovové trubky

Technické parametry pro různé průměry

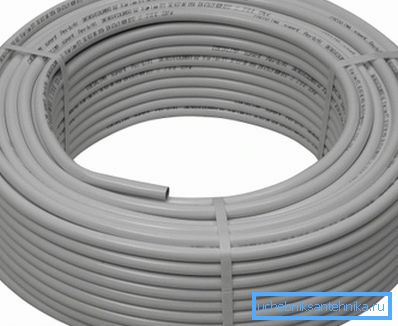

Kovová trubka MP 16x2 mm 1 m v roli do cívky

Změna průřezu ovlivňuje parametry produktů různými způsoby:

Parametr Význam
Sekce, cm 1.6 2 2.6 3.2 4
Víš, vidíš 1.2 1.6 2 2.6 3.3
Formovací šířka vrstvy, cm 0,2 0,2 0,3 0,3 0,35
Masivní délka řezu 100 cm kg 0,115 0,17 0,3 0,37 0,43
Objem jednoho metru, l 0,133 0,20 0,314 0,531 0,855
Přípustné ohřev při tlaku 10 bar, oS Od 0 do 95
Přípustné ohřev při tlaku 25 bar, oS Od 0 do 25
Teplotní limit oS 135
Mez tolerančního tlaku v době maximálního ohřevu, bar 10
Destruktivní tlak během ohřevu až na dvacet stupňů Celsia, bar 94 87 88 76 67
Index hladkosti 0,069
Koeficient tepelné izolace, W / m? K 0,431
Tloušťka indikátoru pevnosti, N / 10 mm 71
Ukazatel pevnosti svařování hliníku, N / mm2 58
Žádná deformace při zahřátí na 20 oC po šedesát minut, MPa 5.7 5.09 5.42 5.11 4,83
Žádná deformace při zahřátí na 95 ° C oC po šedesát minut, MPa 3.29 3.02 3.17 3.02 2,94
Žádná deformace při zahřátí na 95 ° C oC po dobu sto hodin, MPa 2,92 2,68 2,82 2,69 2,61
Žádná deformace při zahřátí na 95 ° C oC po tisíc hodin MPa 2,56 2.35 2,51 2.43 2.3
Odolnost vůči příčnému prasknutí, N 2870 3040 3250 3420 3560
Trvanlivost s ohledem na dodržování všech provozních norem, let Půl století
Nejmenší poloměr ohybu s rameny, cm 8 10 11 16 55
Nejmenší poloměr ohybu za použití speciálního vybavení, cm 4.5 6 9.5 12.5 18
Kovová trubka 32 mm bude trvat až padesát let

Jak vidíte, mnoho vlastností zůstává společné pro jakoukoli velikost a některé se radikálně mění. Například životnost, pevnost vazby vrstev a součinitel tepelné vodivosti jsou stejné pro tenké vzorky jako pro ty silnější.

Poloměr ohybu a odolnost proti deformacím se však v různých částech již značně liší: potrubí z kovového plastu o průměru 16 mm odolává největším nákladům.

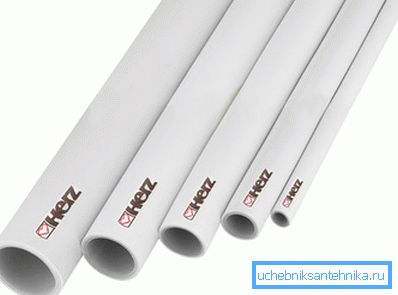

Technické parametry kovové plastové trubky o průměru 16 mm mají nejlepší ukazatele síly

Závěr

Trubky z hliníku a polymeru spojují mnoho pozitivních aspektů kovových a plastových výrobků, čímž eliminují jejich nevýhody. Kvůli tomu jsou široce používány při uspořádání různých potrubí, které zase vyžadují různé průměry.

Vzorky s různými průměry

Rozměry úseků jsou měřeny v palcích a obvykle se pohybují od jedné sekundy po šest. Tento rozdíl má také vliv na technické vlastnosti výrobků, které jsme podrobně popsali výše. Video v tomto článku vám poskytne další informace přímo související s recenzovaným materiálem.
