Montáž komínových sendvičových trubek

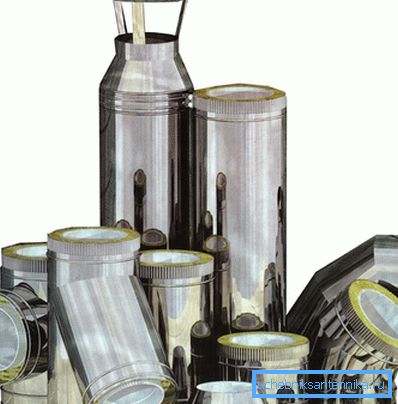

Komínový komín typu "sendvič" je v současné době nejpoužívanějším komínem, protože je známý jeho praktickými vlastnostmi a obrovskou funkčností. Promluvme si o tom, jak instalujeme sendvičovou trubku komínu.

Výhody tohoto návrhu zahrnují následující vlastnosti:

• téměř úplná nepřítomnost kondenzátu
• na stěnách není žádné saze,
• zanedbatelná možnost požáru,
• komíny se snadno udržují av případě potřeby opravují.

Sendvičové trubky jsou vynikající jako materiál pro komíny v dřevěných budovách, například v koupelnách a jiných dřevěných budovách.

Jak sestavit komín

Vyrobený komín se skládá z částí o délce 1 m, kde je každý vložen do druhého. Aby bylo lépe pochopeno, jak se provádí instalační proces, je třeba přesně ujasnit, jak je schéma komínů v domě prezentováno. Vše je velmi jednoduché: jeden výrobek se skládá z vnějších a vnitřních trubek, jejich průměr je odlišný a vytváří mezery, ve které je umístěna izolační vrstva. Vnitřní trubka je obvykle vyrobena z nerezavějící oceli a vnější, která nepotřebuje tepelnou stabilitu, může být vyrobena z mědi i mosazi.

Tip! Galvanizace, pokud se použije jako materiál pro potrubí, se během provozu potrubí nebude normálně chovat, protože během ohřevu i během chlazení bude neustále měnit svůj průměr.

Uvedené vady nejsou v nerezové oceli. Navíc, při použití pevných paliv, můžete použít nerezovou ocel, která má tepelně odolné vlastnosti.

Ohřívací komín

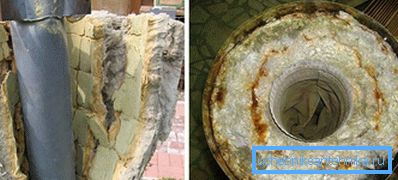

Během montáže komínového sendviče se jako izolační materiál používá speciální minerální válečková vata. S tloušťkou 24-60 mm se používá jako vnitřní izolace pro trubky z expandované hlíny a polyuretanu. Práce na jeho instalaci se však často vyžadují k ručnímu provádění, což vyžaduje zvláštní péči.

Metody připojení potrubí

Existuje několik způsobů připojení:

• příruba;
• bajonet
• a takzvaný "chladný most", "kondenzát", "kouř".

Každá metoda má své vlastní charakteristické vlastnosti. Například volba "kouř" je navržena tak, aby se výrobky emitované oxidem uhelnatým nedostaly do místnosti (obvykle vany). Metoda, která bere v úvahu tvorbu kondenzátu, má za cíl zabránit tomu, aby kondenzátní formace proudily dolů po potrubí.

Metoda instalace příruby znamená, že kouř procházející komínem se před ním nenachází nic, které by mu zabránilo opustit komín. Existují samozřejmě i nevýhody, které jsou spojeny s nedbalostí během montáže. Pokud se sestava neuskuteční s dostatečnou kvalitou, do vzniklých trhlin se může dostat kondenzát, v důsledku čehož dojde k poškození izolace.

Na rozdíl od příruby, bajonetová metoda úplně eliminuje veškeré proniknutí vlhkosti, protože zde vnitřní trubka v komíně jde přímo do zásuvky spodního sendviče, ale je zde možnost výdechu kouře.

Tip! Takže kouř neškodí zdraví a kondenzát nepoškodí izolaci, stačí těsně utěsnit všechny spoje a tato operace je nutná bez ohledu na zvolenou metodu.

V tomto případě jsou vnitřní trubky sestaveny "kondenzátorem" a izolace by měla být přítomna v místech, kde je komín v kontaktu s dřevěnými prvky střechy. Navíc sendvič není vhodný pro přímé spojení s potrubím.

Proces montáže

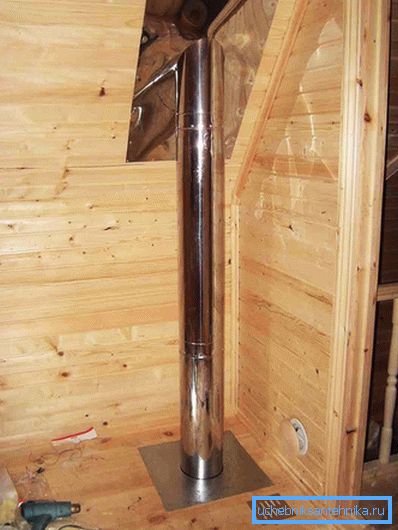

Je třeba poznamenat, že samotná instalace není obtížná, protože pro připojení sendvičové trubky nevyžadují zvláštní konstrukční dovednosti. Jak začíná práce? Nejdůležitější je zapamatovat si, že instalace by měla vždy začínat v dolní části a končí nahoře, zatímco vnější trubka by měla být umístěna na vnitřní straně.

Nejprve je nutné připojit všechny prvky, které tvoří komín. Začněte jej instalovat, musíte zvážit, že jeden konec potrubí je poněkud zúžen; je vložen do spodní trubky. Vzhledem k tomu, že komín nehromadí saze, je z něj snadné odstranit kondenzát. To lze provést instalací speciálních odpališť.

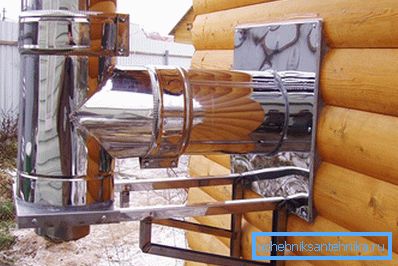

Zadruhé musíte držet komín nahoře, v prvním případě zvážit možnost zdi. K tomu dochází k vytvoření otvoru pod trubkou, potrubí je drženo a švy jsou uzavřeny pěnou. Držáky pod držákem jsou namontovány venku a poté jsou instalovány. Výše zmíněné odpaliče jsou namontovány na rohách připevněných k držáku, na kterých se mohou pohybovat. Venku může být zeď šitím vrstvou překližky (o tloušťce asi 1 cm) nebo kovem. Samotná konzola musí být natřená nebo lakovaná, aby byla chráněna proti korozi.

V adaptéru je vyvrtán otvor o požadované délce, po kterém je sendvič vložen na něj. Někdy se používá zadání, to znamená, že mezi stěnou budovy a kouřovým kanálem zůstává prostor zvlášť.

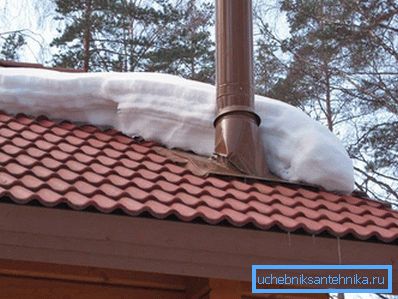

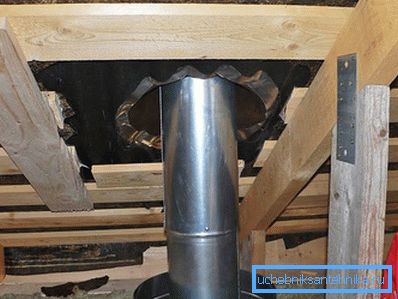

Pokud držíte komín ve střeše, musíte nejprve odstranit potrubí a teprve po namontování střešní fólie do přepravky.

Tip! Při výšce komína přesahujícím 1,2 m je nutné upevnit konstrukci pomocí kabelových příchytků s upínacími svorkami, jinak se komín zhroutí pod vlivem silného vítrného větru.

Pokud je střecha z hořlavých materiálů, měla by být chráněna před možným požárem. Chcete-li to udělat, na komínovém potrubí, který stoupá nad kovovou dlaždici nebo břidlici, musíte nainstalovat deflektor s mřížkou pro hasení jisker (musí být vyrobeny malé články).

Chimney mount: co potřebujete vědět

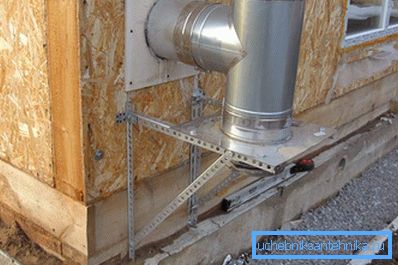

Dále potřebujete co nejvíce zajistit komín. Všechny tyče a kolena, jakož i další součásti jsou drženy společně s hadicovými svorkami a samotný odpal je vyztužen konzolou. Pokud je najednou horní část komína špatně nebo vůbec nefixovaná - je lepší jej posílit jen v případě, a tím se ujistit. Obvykle se v tomto případě používají příchytky, nastavené pod úhlem 120 °.

Pokud není jasné, jak jsou upevněny klouby, dozvíte se níže. Sendvičové trubky, jak bylo zmíněno výše, jsou vloženy do sebe. Po ukončení dokování, když jste přesvědčeni, že nejsou žádné mezery a vše je v pořádku, je toto spojení zapečetěno pomocí kompresní klipy. Pokud je potrubí drženo společně s jiným prvkem, musí být svorky použity na obou stranách.

Mimochodem, podpěrná konzola může být vyrobena ručně. Pro jeho konstrukci bude potřebovat pár rohů (30, 50 mm). Tyto rohy jsou řezány do potřebných segmentů pomocí brusky, vrtáním je vyvrtána vrtačka M10 a M8 a vše je sestaveno. Úplně celý proces lze nalézt a vidět na videu na internetu.

Tak jsme rozložili, jak správně sestavit trubku, co a jak se připojit, jak nainstalovat trubku do sporáku, jak procházet stěnou a střechou a jak ji opravit. Nyní můžete ve skutečnosti mluvit o ukončení instalace.

Dokončení instalace komínového sendvičového potrubí

Existuje malá a nenápadná nuance, kterou lidé neznají ani nezapomínají - musíte odstranit film z trubek. Byl speciálně přilepený k ochraně potrubí před poškrábáním a špínou, ale nyní, když byl komín sestaven a instalován, není potřeba. Navíc, pokud zapomenete to odložit, později začne slazit pod vlivem povětrnostních podmínek a dá komínovi neuspokojivý pohled.

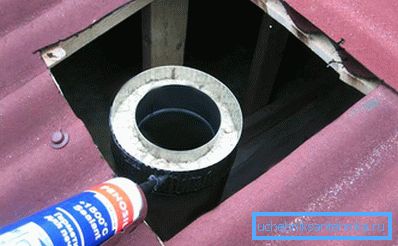

Normální délka hotového komína by měla činit asi 5 m, maximálně 6 m. Tato vzdálenost je považována za vzdálenost od roštu pece k vrcholu. Celá konstrukce musí být zkontrolována, každá kloubová nebo nepovšimnutá vůle musí být utěsněna. Pravidelná těsnicí hmota nebude fungovat, potřebujete pouze teplo-odolný, dokáže odolat teplotám do 1000 ° C. Taková těsnicí hmota se aplikuje na vnější povrch obou vnitřních a vnějších trubek. Pokud dojde k přechodu z trubky s jednou stěnou na trubku s dvojitou stěnou, pak je vnější kruh zakryt těsnící hmotou. Když je tato část práce provedena, je konečně nutné zkontrolovat potenciálně nebezpečné místo, kde může trubka nejvíce zahřát. Pokyny ohledně teploty.

Chtěli byste následně vyčistit komín snadno a jednoduše? Ujistěte se, že jste je předem upravili. Co to je? Tzv. Malá odnímatelná část, speciálně uspořádaná ve stěně komína. Může to vypadat jako díra s dveřmi.
