Monotube systém vytápění soukromého domu sám
V určitém období v historii naší země byla jednou z prioritních úkolů státu poskytnout všem občanům cenově dostupné bydlení. "Khrushchev" začal být stavěn v celém SSSR. Takové bytové domy měly malou plochu bytů a byly postaveny velmi rychle. Pro snížení nákladů na výstavbu vynalezla řada nových schémat a příslušenství. Totéž platí pro vytápění. Pro snížení spotřeby potrubí byl vynalezen jeden trubkový systém. Od té doby se tato jednoduchá, ale poměrně účinná konstrukce rozšířila do soukromé výstavby bytů. V tomto článku budeme popisovat, jak instalovat jednorázový vytápěcí systém soukromého domu s vlastními rukama.
Výhody a nevýhody systému
Jednoduchá topná soustava má své kladné a záporné strany. Pokud znáte tyto funkce, můžete přesně odpovědět, který jednorázový nebo dvourubkový systém je lepší. Takže začněte s profesionály:
- Nejdůležitější výhodou je úspora. Díky systému s jedním potrubím není zapotřebí jističů baterií, reverzních stoupaček a dalších prvků. To má za následek téměř dvojnásobné snížení nákladů na trubky ve srovnání s dvojitým topným systémem.

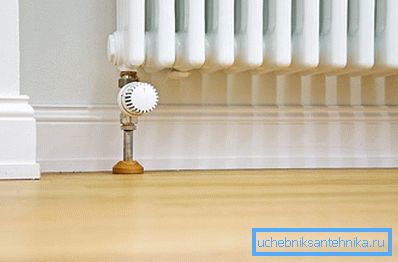

- Je možné regulovat tok chladicí kapaliny na každé topné zařízení bez významného dopadu na provoz celého systému. Toho je dosaženo instalací moderních zařízení, jako jsou vyvažovače, kulové kohouty a obtoky, termostatické ventily apod.

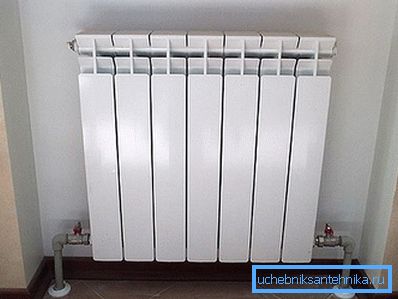

- Další výhodou lze považovat za estetiku celého systému. Vzhledem k tomu, že počet trubek je zde malý, je vhodné je skrýt za falešné stěny nebo panely.
To vše dělá z jednoho potrubního systému populární. Ale také stojí za to pamatovat, že schéma všech komunikací bude poměrně jednoduché. To umožňuje provádět samotnou instalaci vytápění bez velkého úsilí.
Ale i tady to nebylo bez nevýhod a existuje hodně z nich. Nevýhody systému:
- Aby všechny ohřívače fungovaly efektivně, je nutné v systému zajistit dostatečný tlak. Tato okolnost vede k nutnosti instalace silnějších čerpadel, což vede ke zvýšení provozních nákladů.
- Samotná instalace oběhového čerpadla může být také nevýhodná. Dvoutrubkový systém nepotřebuje takové dodatečné vybavení, je namontován pouze pro účinnost.
- Při vývoji schématu otopného systému s jedním potrubím je nutné zajistit umístění potrubí tak, aby se chladicí kapalina posunula. V praxi se jedná o instalaci expanzní nádrže v nejvyšším bodě systému. Tento dodatečný detail je zpravidla umístěn v podkroví.
Ale navzdory těmto nevýhodám převažuje levnost a jednorázové topné systémy se nejčastěji nacházejí v soukromých domech, zejména s malým obytným prostorem.
Odrůdy monotubních systémů

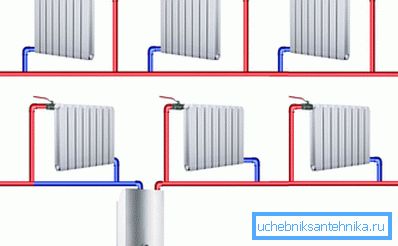

Navzdory své jednoduchosti má jednorázový vytápěcí systém různé varianty. V soukromých domech můžete použít dva typy:

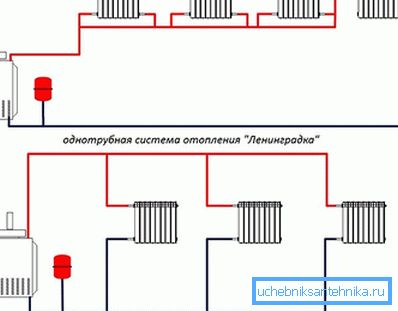

- Konzistentní nebo neregulovaný systém. V takovém případě chladicí kapalina vstupuje do každého zařízení naopak, výstup je voda s nižší teplotou, která vstupuje do dalšího chladiče.

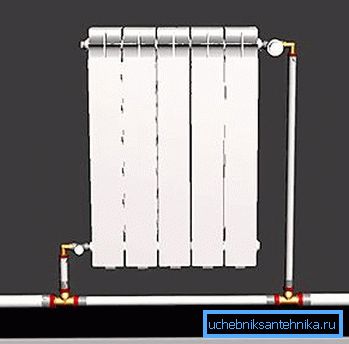

- Regulovaný systém, lidé to říkali "Leningrad". Tato volba umožňuje nastavit tok chladicí kapaliny v každém chladiči. Zařízení jsou připojena k dálnici paralelně.
První možnost je považována za nejjednodušší a nejlevnější v popravě. Neumožňuje však regulaci toku chladicí kapaliny, takže baterie, které jsou umístěny dále od kotle, budou mít nižší teplotu. Z tohoto důvodu je konzistentní systém s jedním potrubím používán pouze pro vytápění malých domů nebo jednotlivých místností.
Systém "Leningrad", pokud jde o regulaci a jednotné vytápění všech zařízení, je lepší. Zde je příležitost regulovat tok chladicí kapaliny na každé zařízení pomocí ventilů. Takové systémy lze instalovat v domácnostech s velkou plochou.
Kromě výše uvedeného principu jsou jednorozměrné systémy rozděleny metodou cirkulace chladicí kapaliny. Zde jsou tři typy:
- S přirozenou cirkulací. V tomto případě se chladicí kapalina pohybuje z jednoho radiátoru na jiný pod vlivem gravitace.

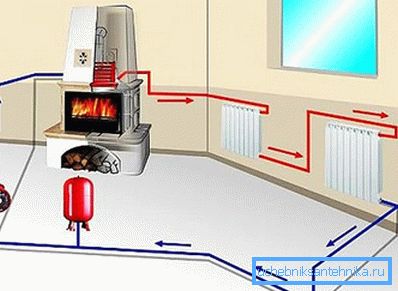

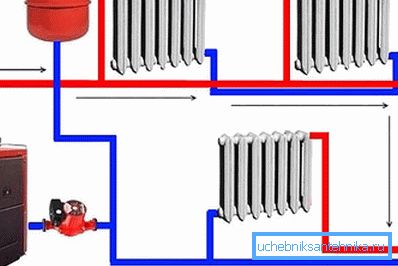

- S nuceným oběhem. Takové systémy jsou považovány za efektivnější než první. Pro nucený oběh chladicí kapaliny se používá speciální čerpadlo.
- Kombinovaná možnost. Instalace probíhá podle schématu systému s přirozenou cirkulací a pro zvýšení účinnosti je v něm instalováno cirkulační čerpadlo (přes bypass).
První z těchto typů systémů pracuje efektivně pouze s malou délkou tratě, z tohoto důvodu se používá pouze v domácnostech s malým vyhřívaným prostorem. Pro zlepšení cirkulace je vhodné instalovat akcelerační potrubí bezprostředně po kotli. Tento návrh zahrnuje zvedání přívodního potrubí na metr nebo jeden a půl nad úroveň prvního chladiče. Rovněž by měla být instalována otevřená expanzní nádoba umístěná v nejvyšším bodě systému.

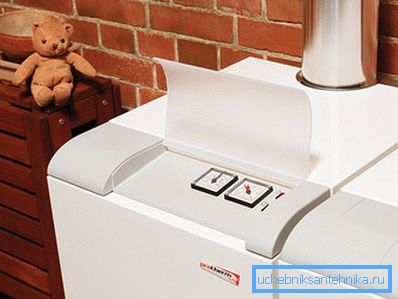

I přes nižší účinnost je systém s přirozenou cirkulací chladicí kapaliny velmi populární. To je způsobeno nestabilitou. Pokud má dům elektronický podlahový kotel, pak výpadek elektrické energie neovlivní provoz topného systému.
Tip! Efektivnějším, avšak zároveň designem s nuceným oběhem chladicí kapaliny se považuje závislost na elektřině. Takové systémy mohou mít dlouhý obrys, nikoli jeden. V druhém případě je instalováno několik oběhových čerpadel, oddělených pro každý obvod.
Pokud dojde k častým výpadkům elektrického proudu a je instalován elektronický ohřev podlahového topení, doporučuje se instalovat kombinovaný jednokanálový systém. V takovém případě při nepřítomnosti elektřiny váš domov nezmrazí.

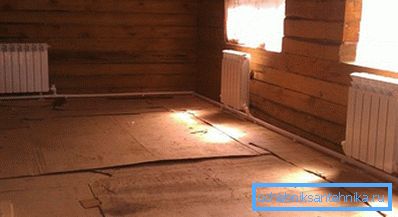

Instalace systému
Pokud se rozhodnete, že ve svém domě vytvoříte jednorázový vytápěcí systém od začátku, pak bude primárním úkolem vypracovat schéma. Je nutné jasně určit místo instalace kotle, expanzní nádoby, cirkulačního čerpadla, radiátorů a dalších zařízení a zařízení.
Sekvence montáže jednorázového topného systému bude následující:
- Nejprve je umístěn kotel. Je lepší jej instalovat na spodní straně budovy, ale ne v suterénu. Nezapomeňte na bezpečnostní opatření proti požáru (kolem zařízení, stěny, podlahy a strop jsou ozdobeny nehořlavým materiálem). Spolu s kotlem vybavte komín.
- Dále instalujeme odbočku z kotle. Je lepší používat trubky o průměru nejméně 25 mm. Dálnice je předem položena po celém domě a jsou instalovány topné tělesa, ventily a další zařízení. Při instalaci nezapomeňte na potřebný sklon potrubí. Tepelný nosič by se měl pohybovat gravitačně z kotle, projít všechny baterie a znovu se vrátit k kotli. To je velmi důležité, pokud váš systém s přirozeného oběhu nebo kombinovaného typu. Za přítomnosti čerpadla nelze pozorovat zkreslení.
- Při připojování hlavního potrubí k kotli je nutné instalovat expanzní nádobu, jejíž typ závisí na zvoleném systému vytápění.
- Doporučujeme instalovat filtry na vratném potrubí před vstupem do kotle. To je nezbytné k ochraně veškerého zařízení před nečistotami a nečistotami.
Pokud instalujete systém kombinovaného typu nebo s nucenou cirkulací chladicí kapaliny, musí být čerpadlo instalováno pomocí bypassu. V první variantě je tato kombinace povinná a ve druhé variantě je žádoucí. Instalace čerpadla obtokem poskytne příležitost vypnout čerpadlo v případě opravy nebo nedostatku energie, zatímco topný systém bude pokračovat v práci.

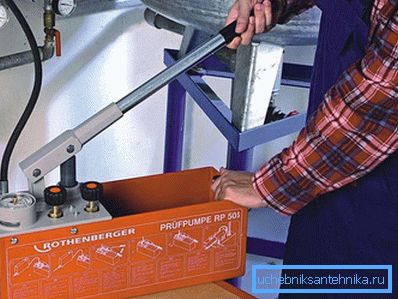

Před zahájením provozu musíte provést tlakové zkoušky. Tento proces se provádí pomocí speciálního čerpadla, které zvyšuje tlak v systému. Pokud je v procesu tlakového testování udržován tlak v systému, nedochází k žádnému úniku a můžete zahájit zahřívací sezónu.
Video
Podívejte se na video o instalaci a instalaci jednopatrového topného systému v soukromém domě:

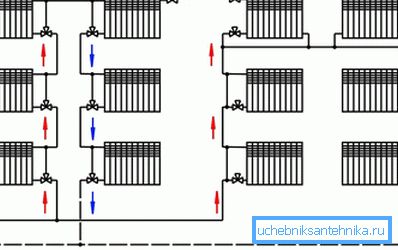

Schémata
