Modifikace, značení a rozměry polypropylenových trubek

Postupem času se postupně, ale jistě, dodávky vody a topení z kovu převádějí na polymery. Je třeba poznamenat, že rozměry polypropylenových trubek jsou vypočteny v mm, nikoliv v palcích, jak bylo dřívější (lze vypočítat v libovolných jednotkách, ale v metrickém systému je vytvořena dokumentace).

Zmínila jsme PPR z dobrých důvodů, protože o tom mluvíme, tedy o modifikaci, označování a rozměrech, které se používají k přepravě tekutin různých teplot. Pokud máte zájem, podrobnější informace naleznete níže. Kromě toho uvidíte v tomto článku video, které bude jasně demonstrovat naše téma.

PPR

Označení polypropylenových trubek

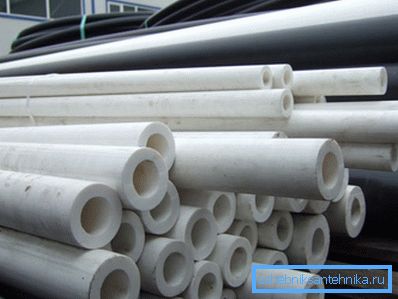

• Nejpopulárnější produkty tohoto typu jsou označeny PPR, jak je vidět na výše uvedené fotografii, a to vše je způsobeno velmi vysokou tepelnou odolností - tyto výrobky se používají k přívodu teplé a studené vody i do topných systémů. Ať už to bylo v každém případě, první písmena zkratky budou PP. Ale můžete se setkat s PPH nebo PP-1, což znamená, že výrobky jsou vyrobeny z homopolymeru (produkt první generace pro studenou vodu). Najdete zde i symboly PPB, které naznačují možnost použití teplé vody a topení.
• Symboly PN označují jmenovitý tlak v barech. Pokud je například polypropylen PPR, trubka je 110 mm a jiné průměry jsou označeny jako PN20, pak je její pracovní tlak 20 barů, což je 2 MPa nebo 20,4 kg / cm². Mezi symbolikou v tomto případě existují čtyři kategorie - PN10, PN16, PN20 a PN25. A první dva jsou vyrobeny s rovnoměrnou stěnou a poslední dva uprostřed nebo blíž k povrchu mají vyztužující vrstvu, která je vyrobena z laminátu nebo hliníkové fólie.
• Kromě základních údajů označuje také označení pomocné, jako je název výrobce, třída, vnější průměr a tloušťka stěny, normativní dokument tohoto výrobku.

Poznámka: Mělo by se říci, že PN10 a PN19 jsou vyráběny bez vyztužující vrstvy, která nezvyšuje odolnost vůči vnitřnímu tlaku, ale jako ochranu před deformací PPR při zahřátí.

Geometrické parametry

Tabulka velikostí pro polypropylenové trubky PN10, PN20 a PN25

Věnujte pozornost tabulce a uvidíte, jak se mění geometrické parametry v závislosti na jmenovitém tlaku se stejnou vnější částí.

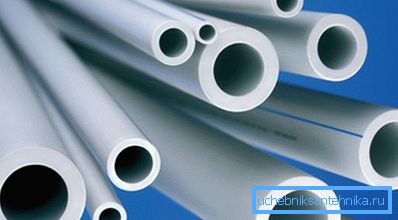

Například polypropylenová trubka 20 mm, zde:

• PN10 bude mít vnitřní průměr 16,2 mm, stěnu 1,9 mm;
• PN20 - vnitřní průměr 13,2 mm, stěna - 3,4 mm;
• PN25 - vnitřní průměr 13,2, stěna - 4,0 mm, ale zde se trochu zvětší vnější průřez - v tomto případě je to 21,2 mm.

Podobně geometrické poměry jiných sekcí mění například polypropylenové trubky 32 mm:

• PN10 bude mít vnitřní průměr 26,0 mm, stěnu 3,0 mm;
• PN20 - vnitřní průměr 21,2 mm, stěna - 5,4 mm;
• Vnitřní průměr PN25 21,2 mm, stěna - 6,0 mm.

A opět bude PN25 o něco tlustší než podmíněná část - již nebude 32 mm, ale 33,2 mm.

Poznámka: Vzhledem k tomu, že výztužná vrstva z hliníkové fólie není ve středu stěny a blíže k povrchu, a průřez poněkud větší, než je podmíněné PN25, před svařováním produkty s instrukcí spojky vyžaduje zametat vyrábět pájené spoje z horní vrstvy fólie a PPR. Provedení takového postupu s nožem bude velmi obtížné, takže v takových případech použijte speciální holicí stroj o určitém průměru.

Hloubka a doba pájení v závislosti na velikosti

Jak jste pochopili, při instalaci polypropylenu PPR - potrubí o průměru 50 mm, 32 mm nebo s jinými parametry se na svařování spojuje potrubí. Ale určitá část výrobku předpokládá určitou hloubku přistání jeho konce v kování.

Délka retence dílů během svařování a po něm během zmrazování závisí na sekci. Můžete určit hloubku uložení výrobku v armatuře a dobu jejího držení pomocí horního stolu.

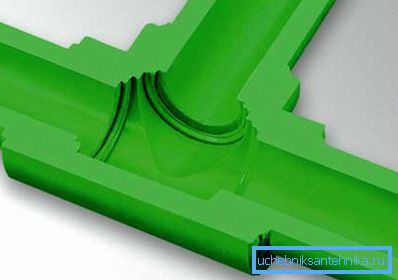

svařovací parametry jsou velmi důležité pro každou velikost, protože v případě, že PPR polypropylen - trubka o vnitřním průměru 16 mm, podmíněno tlačil do tvarovky je větší, než se očekávalo, v důsledku propustnosti snižuje stěny zplošťování nebo průchod ucpaný vůbec. Pokud se to stane v tee nebo chetverike, pak konec jednoduše zablokuje kolmý výpust, který také hrozí snížením průchodnosti nebo kongescí.

Aplikace

Kromě obvyklého použití polypropylenových trubek pro dodávku vody a topení, které často řada domácích řemeslníků sestavuje vlastní ruce, jsou také používány pro venkovní kanalizaci a větrání prostor.

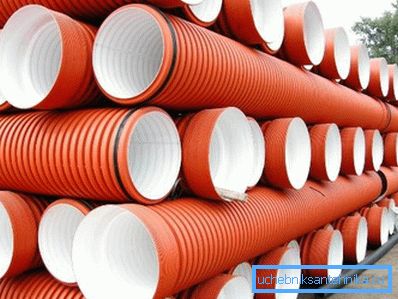

Například pro odtoky odpadních vod používejte PPR o průměru od 40 mm do 110 mm s typickou délkou 5 m. dokování se provádí pomocí spojů s gumovými těsněními a samotný výrobek může být buď hladký, nebo vlnitý.

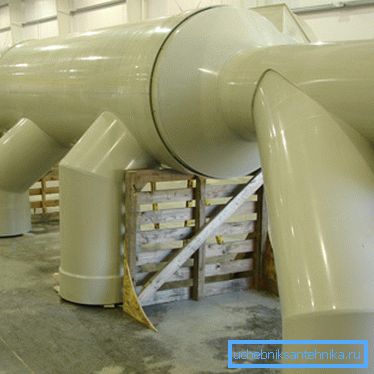

Pro ventilační kanály, jako na horní fotografii, používají stejné průměry jako u externích odpadních vod, avšak pouze zde může být konfigurace průřezu nejen kruhová, ale také oválná, čtvercová nebo obdélníková. Hlavním požadavkem pro ventilační kanály není zvýšená pevnost a nízká přenosová kapacita tepla, ale nízká hmotnost.

Závěr

Při výběru polypropylenových trubek jistě nebudete věnovat poslední pozornost nákladům na materiál. V tomto případě byste měli mít na paměti, že cena není jen velikost a nominální tlak stěn, ale také na značku. Výrobci značek vždy prodávají své výrobky dražší, i když v kvalitě nemusí být horší (a dokonce ani předjíždějící) zcela neznámé výrobce začátečníků.
