Měření průměrů trubek: rozsah produktů a přehled aplikací

Jednou z výhod charakteristických pro měděné trubky je poměrně jednoduchá instalace, kterou lze provést ručně s krátkým tréninkovým polem. V tomto případě však hlavní obtíž není uspořádání kloubů, ale výběr prvků podle průřezu a tloušťky stěny.

Zde je třeba poznamenat, že na západě začali aktivně používat takové produkty, protože namísto obvyklého metrického systému je palec široce používán. To často obtěžuje nezkušené řemeslníky, a proto důrazně doporučujeme číst tento článek k vyřešení problému.

Vlastnosti materiálu

Obecné vlastnosti a výrobní metody

Měděné trubky jsou materiál, který začal být používán pro uspořádání komunikací po dlouhou dobu. To bylo usnadněno poměrně snadným zpracováním kovů, stejně jako dobrým výkonem. Tato kombinace vlastností vedla k tomu, že měď je aktivně používána nyní - i když ne na takových stupnicích jako je ocel, litina nebo technologické polymery.

K dnešnímu dni existují dva způsoby výroby trubek.

Bezešvé trubky, které mají nejvyšší kvalitu a jsou proto vyhledávané, to dělají takto:

• Jako surovina se používá měděná tyč. Obvykle obsahuje nejen měď, ale také různé přísady, které poskytují zlepšené výkonnostní vlastnosti hotového výrobku.
• Dále se bar ohřívá a po něm se z něj vytvoří dutá skořápka s poměrně silnými stěnami na propíchnutém mlýnu.
• Potom je pouzdro přiváděno do válcovací stolice, kde kulaté válce zpracovávají svůj povrch, ztenčují stěny a procházejí část kalibrační matricí. Výsledkem je například 1 až 4 palcová měděná trubka - v závislosti na tom, který úsek byl položen v nastavení stroje a který obrobek byl použit.

Dávejte pozor! Při výrobě dílů s velkým průměrem je možné ohřívat vložku pro usnadnění válcování. Samozřejmě v tomto případě se zvyšují náklady na výrobní díly.

Kde méně často produkují výrobky svařovaného typu. V tomto případě je kovový pás odebrán jako polotovar, který je válcován do trubky kolem matice určité velikosti. Okraje pásu jsou svařeny a švy jsou vyčištěny.

Další zpracování velmi určuje vlastnosti materiálu:

• Trvanlivější, ale zároveň přísnější a méně vhodné pro instalaci jsou trubky bez ohebnosti. Po výrobě nejsou vystaveny tepelnému zpracování, čímž zůstává vnitřní struktura kovu nezměněna.
• Pokud po výrobě probíhají žíhání žíhací postup, pak je vnitřní krystalová mřížka z mědi částečně upravena. Na jedné straně to vede k mírné ztrátě pevnosti a nižší teplotě tavení, na druhou stranu se výrobek stává flexibilní, což značně zjednodušuje instalaci.

Dávejte pozor! Žíhané měděné trubky o průměru 5 až 8 palců (a někdy části s velkým průřezem) mohou být dodávány ve svitcích značně dlouhé. Neohlášené odrůdy jsou téměř vždy dodávány jednotlivě, protože jejich snaha ohýbat může vést k nevratné deformaci.

Výhody

Mezi výhody měděných trubek patří:

• Za prvé, materiál je prakticky nekorodovaný.. Dokonce i při delším kontaktu s kapalinou v poměrně drsných podmínkách (teplotní změny, slanost, přítomnost oxidu uhličitého) se může objevit patina (charakteristická zelená patina). Tato deska nemá vliv na provozní vlastnosti konstrukce.

Dávejte pozor! Odborníci nedoporučují odstraňování patiny z oblastí, které jsou skryty z našeho pohledu: je chemicky inertní a proto působí jako dodatečná ochranná vrstva. Samozřejmě, taková výuka je neformální, ale je velmi účinná.

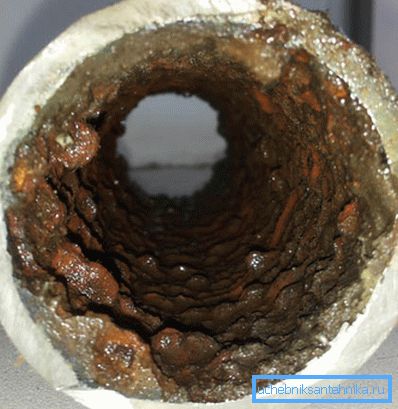

• Dalším plusem je hladký vnitřní povrch.. Růst není vytvořen uvnitř (jako například v litině nebo ocelových výrobcích), a proto i poměrně tenká měděná trubka o průměru 8 mm si zachovává svou propustnost po celý životní cyklus.

• Mezi výhody patří vysoká plasticita s dobrou tepelnou odolností.. Z tohoto důvodu se měď používá v různých výměnách tepla: materiál je zaručen, že se neroztaví (až do 250⁰Bez známky deformace dokáže odolat i nejtenší stěně) a flexibilita umožňuje konstrukci poměrně složitého vedení.

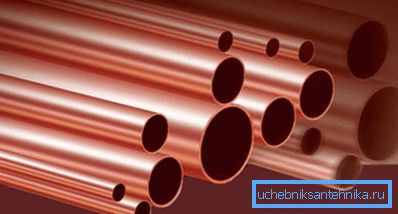

• Konečně, výhody by měly být přičítány a široký rozsah. Je možné získat detail pro téměř jakýkoli úkol, protože seznam dostupných průměrů je vypočten ve více než tuctu hodnot.

Když hovoříme o nevýhodách, nejvýznamnější pro nás bude vysoká cena. Ani měděné topné potrubí ani měděné vodní zdroje nelze nazvat rozpočet řešení.

Nicméně, dobrý výkon s atraktivním vzhledem vyrovnává tento nedostatek. Proto, pokud existuje příležitost - platit jednou, a už nemyslet na fungování systému.

Velikostní tabulka

Hlavní části a metody překladu

Jak jsme poznamenali výše, nejčastěji se část potrubí označí ve zlomcích anglického palce. Je to obtížné jen na první pohled, protože, když jste pochopili, můžete doslovně "od léta" překládat tato množství, výběrem části v souladu s úkolem.

Výpočty jsou poměrně jednoduché:

• Velikost jedné centimetry je tedy asi 25 mm (ve skutečnosti 25,4 mm, ale tato přesnost je potřeba jen ve velmi vzácných případech).
• Nyní zjistíme, například, průměr měděného potrubí v mm je 1,4 cm, násobíme 25 o 1/4. Výsledkem je získání hodnoty 6,25 mm.

Tip! Tímto způsobem lze získat pouze přibližnou hodnotu, protože odchylky jsou obvykle vysvětleny různými tloušťkami stěn pro různé velikosti. Pro domácí použití je však tato přesnost dostačující.

Celá tabulka průměrů měděných trubek je uvedena níže:

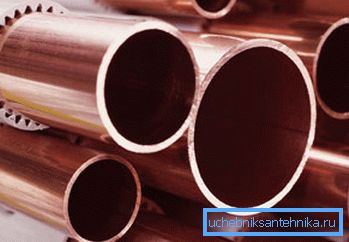

  Dávejte pozor! Někdy značení potrubí neukazuje palce, ale tloušťku profilu a stěny v milimetrech. Například měděná trubka 6x1 má průměr 6 mm a stěnu 1 mm.

Hmotnost výrobku

Znát tyto údaje, je možné poměrně snadno vypočítat hmotnost běžného měřidla pro výpočet zatížení nosných konstrukcí:

M = (D-S) * S * 3,14 * p / 1000, kde

• M je specifická hmotnost potrubí (kg / m.pog).
• D - vnější průměr, mm.
• S - tloušťka stěny, mm.
• P - hustota mědi, 8,9 g / cm³.

Pokud tedy máme měděnou trubku 1 1 8, pak:

M = (28,6 - 1,3) * 1,3 * 3,14 * 8,9 / 1000 = 752 g / m pog.

Stejně jako v případě sekce jsou čísla poměrně přibližné, ale pro posouzení situace jsou dost.

Použití trubek různých průměrů

Rozsah použití měděných výrobků je poměrně široký:

• Pro instalaci vnitřních výměníků tepla v topných a klimatizačních systémech se používá měděná trubka o průměru 10 mm nebo méně. Malý průměr takových trubek zajišťuje maximální účinnost těchto zařízení díky dobrému přenosu energie.

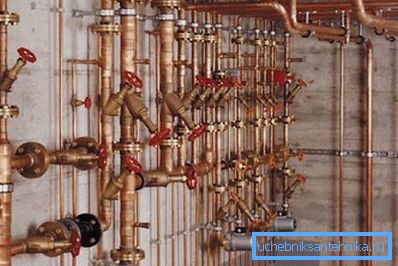

• Výrobky od 10 do 25 mm slouží k instalaci vodovodních potrubí. Měděná trubka 1 2 palce je jednou z nejčastěji zapojených do výstavby vodovodního systému. Totéž platí pro součásti se 3/4 palce.

• Pro odtokové systémy se používají verze až do 40-45 mm. Navzdory poměrně malému průměru zajišťují efektivní drenáž díky vysoké manévrovatelnosti.
• Měděná trubka 3 8, stejně jako tlustší provedení jsou vhodná pro topné systémy. Vysoká teplotní odolnost materiálu spolu s vynikající tepelnou vodivostí tenkých stěn umožňuje ohřát pokoj s minimální spotřebou energie.
• Nejsilnější trubky se používají pro pokládání ohybů z vodovodu, jakož i dekorativních a ochranných prvků, jako jsou kryty pro napůl otevřené vedení.

Závěr

Pomocí výše uvedených informací můžete poměrně snadno určit průměr měděných trubek 1 2 palce, vypočítat specifickou hmotnost takového výrobku a pochopit, zda je vhodný pro úkol, který je před námi. V průběhu času se však dovednost objeví a vy prostě nebudete muset provést výpočty.

Abyste tuto dovednost rychleji vytvořili, doporučujeme, abyste tyto znalosti častěji používali v praxi, a pečlivě prostudujte všechny dostupné další informace, především video uvedené v tomto článku.
