Měděná trubka - aktuální předpisy a podrobnosti o instalaci

Muž začal vyrábět měděné trubky brzy poté, co se naučil horké mědi. Již několik stovek let tento materiál věrně sloužil v každodenním životě a v různých odvětvích. V tomto okamžiku se v naší zemi vyrábí měděná trubka v souladu s normou GOST 617 2006, jejíž tvůrci se snažili co nejvíce přizpůsobit tento normativní dokument evropským protějškům.

Specifikace produktu

Měď je nejen drahý materiál, jehož cena může být mnohonásobně vyšší než obvyklé polymery, ale také velmi flexibilní a vysoce kvalitní materiál, jehož trvanlivost a jedinečné vlastnosti snadno kompenzují počáteční investici.

Všechny pracovní okamžiky spojené s přídělováním a standardizací výrobků z mědi jsou stanoveny v GOST 617. Poprvé se tento dokument objevil na úsvitu sovětské moci, jmenovitě v roce 1919, je nám známo jako GOST 617 19. Od té doby, se záviděníhodnou konzistencí, asi 1 Jednou za deset let jsou tyto standardy průběžně aktualizovány.

Ale všechny tyto standardy byly vyvinuty pro velký a mocný bývalý Sovětský svaz, jehož metrologický systém se poněkud lišil od evropského. Proto poslední, která se objevila v alianci s GOST 617 90 pro měděné trubky v nové éře tržních vztahů, již neodpovídala času. V důsledku toho byl vytvořen výše uvedený standard z roku 2006.

Důležité: mnoho z těchto standardů neztratilo význam pro tento den. Z radikálních změn, v posledním dokumentu, můžeme nazvat přechod od počtu v palcích k označení v milimetrech. V opačném případě se veškeré aktualizace většinou týkaly výhradně zvýšením sortimentu produktů.

Výhody materiálu

• Tento materiál dokáže úspěšně odolat korozi, takže přední výrobci poskytují záruku na tento výrobek od 80 let a více. Například plasty nejvyšší kvality slibují až 50 let.
• Na rozdíl od PVC a některých dalších polymerů se takové struktury nebaví vystavení ultrafialovému záření.
• Z použitých materiálů má tento kov pravděpodobně nejširší amplitudu teploty v provozu.. Cítí se dobře jak při -200 ° C, tak při +200 ° C, zatímco polymery vydrží od -15 ° C do +140 ° C.

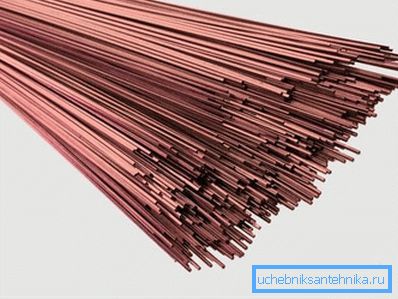

Důležité: horní, pozitivní mez operace závisí na bodu tání pájky, který byl použit pro spárování kloubů a může dosáhnout +700 ° С.

• Konstrukce s tloušťkou stěny až 2 mm, které se tradičně používají pro instalatérské a topné systémy, jsou schopny odolat vnitřnímu tlaku až 54 atm, maximálně 25 atm pro vyztužený plast.

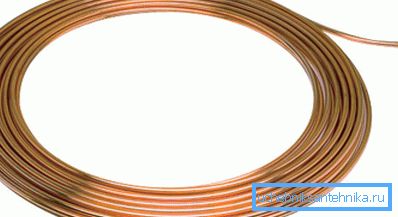

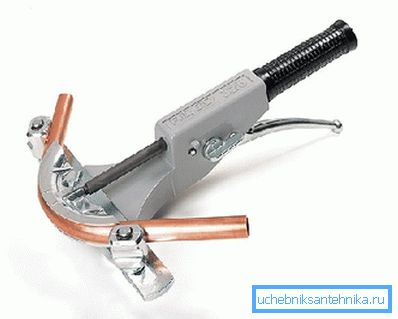

• Díky unikátním vlastnostem tažnosti potrubí se můžete snadno ohýbat. Navíc díky stejné plasticitě se vyrábí jedinečná měděná vlnitá trubka.
• Ve vodovodních a topných systémech je voda chlorována, při dlouhodobém kontaktu s chlórem se ocel stává nepoužitelným. Měď je pokryta oxidovým filmem a může sloužit nekonečně.
• Tento kov má baktericidní účinek, tento indikátor není tak vysoký jako u stříbra, ale stačí, aby potrubí nebylo přeplněno formami.

Promluvme si o nedostatcích

• Všichni soutěžící jednohlasně tvrdí, že cena materiálu je velmi vysoká, ale děti a vnoučata vám za takové rozvržení děkují.
• Druhá věc, na kterou soupeři poukazují, je vysoká váha měděného potrubí. Hustota materiálu je skutečně 8920kg / m ?, proti maximální hmotnosti 7900kg / m? se staly. Takže ocelová trubka o průměru 0,5 palce se stěnou 1 mm bude o 12% lehčí.

V případě instalace je však dostatečná stěna 0,8 mm, což vede k vyrovnání hmotnosti. Navíc náklady na měděnou trubku na metr se stěnou o velikosti 0,8 mm budou mnohem nižší.

Několik okamžiků instalace

Pro instalaci vedení je někdy důležité zatížení nosných konstrukcí. Nejjednodušší je zjistit hmotnost měděné trubky z tabulek sortimentu podle GOST nebo použít kalkulačku online.

Pokud však tyto dvě metody nejsou k dispozici, můžete je vypočítat ručně. Chcete-li to provést, budete potřebovat vědět, kolik m2 měděné trubky v konkrétním segmentu výrobku.

Poté bude nutné vynásobit čtverec stěn konstrukce v metrech čtverečních, tloušťku stěny v mm a specifickou hmotnost kovu 8920 kg / m2. Takové výpočty se nemohou pochlubit velkou přesností, takže jsou uchváceny pouze jako poslední možnost.

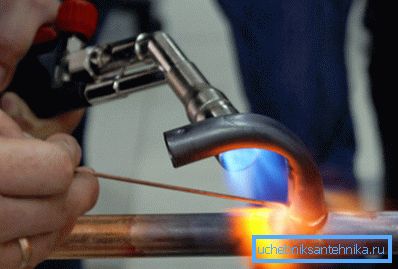

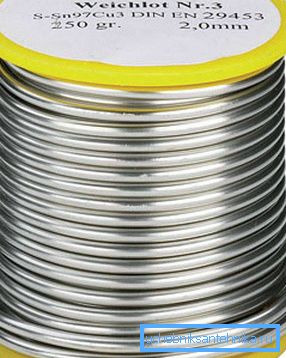

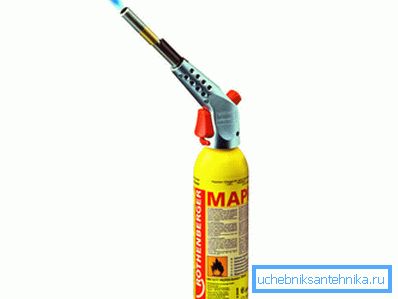

Tradičně je tato elektroinstalace ve většině případů namontována pájením pomocí plynového hořáku. Rovněž jsou opraveny měděné trubky. Nejpohodlnějším způsobem je spárování s obyčejnou cínovou pájkou, návod je jednoduchý, potrubí musí být řezáno přesně speciálním řezačem trubek a zkosení by mělo být odstraněno čelní škrabkou.

Poté je jeden konec potrubí napnut přes rozšiřovač trubek do hloubky přesahující průměr výrobku. Vzdálenost kloubů je v rozmezí 0,025 mm.

Poté je povrch výrobku vyčištěn, ošetřen tavidlem a připojen. Pájecí proces se provádí zahříváním spoje na teplotu, která přesahuje teplotu tání pájky. Profesionálové doporučují, aby se pájka nezachladila, měla by se roztavit z kontaktu s trubkou, takže kvůli kapilárnímu efektu roztavená pájka vyplní mezeru mezi trubkami.

Kromě pájení může být použita metoda lisování, přičemž jedna z variant je uvedena na videu v tomto článku. Takové spojení se však nepovažuje za spolehlivé, nedoporučuje se ho zasahovat do stěn nebo ho používat v tlakových strukturách s vysokým tlakem. Navíc, pokud vynaložíte příliš velké úsilí, můžete poškodit potrubí.

Za zmínku stojí také to, že výrobky jsou žíhané a nikoliv žíhané. Při výrobě bezešvé válcované trubky dochází vlivem deformace kovu k chladu ke změně struktury materiálu a ztrácí se jeho pružnost. Pro obnovení těchto charakteristik konstrukce se "uvolňují", proces temperování zahrnuje zahřívání na 700 ° C a postupné chlazení.

Důležité: také nejsou používány žíhané trubky, ale pouze v konstrukcích s přímým potrubím, neboť tyto výrobky nelze ohýbat, budou prostě začaly praskat a praskat.

Video v tomto článku širší ukazuje některé body v používání měděných trubek.

Závěr

Náklady na měděné trubky na metr na první pohled mohou vyděsit. Ale kvalita a trvanlivost těchto konstrukcí již byla testována časem. Stačí připomenout, že v laciné a obezřetné Evropě je většina budov vybavena těmito velmi strukturami.
