Litinové trubky pro odpadní vody: výhody a různé instalační

03-10-2018
Trubky

I přes skutečnost, že v poslední době je hlavní část trhu vyrobena z plastových výrobků a technologické keramiky, litinové trubky pro kanalizační systémy, stejně jako ocel s antikorozním povlakem, jsou i nadále používány poměrně široce. V našem článku budeme uvažovat o vlastnostech těchto produktů, přičemž věnujeme zvláštní pozornost provozním výhodám a efektivní instalační technologii.

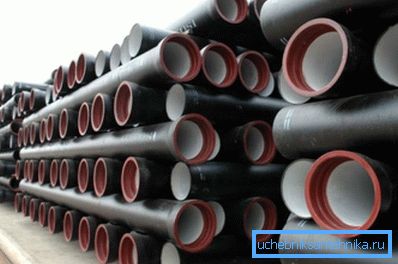

S řádným používáním bude tento systém trvat velmi dlouho.

Vlastnosti litinových kanalizačních sítí

Regulační požadavky

Výroba dílů pro litinové potrubí je upravena řadou regulačních dokumentů. Nejčastěji používaný GOST 6942-98, který určuje způsob výroby a technické vlastnosti potrubí, ale souběžně s ním je třeba se soustředit na další standardy.

Fotky standardních odrůd

Podle těchto norem musí produkty splňovat řadu požadavků:

  • Jmenovitý průměr - od 65 do 1200 mm.
  • Délka výrobku - od 2 do 6 m.
  • Tloušťka stěny - od 6,7 do 31 mm. V závislosti na tomto parametru se rozlišují detaily tříd LA, A a B (nejtěžší a nejspolehlivější).
  • Pracovní návrhový tlak je buď 1 nebo 1,6 MPa. Při kontrole konstrukce prochází zkouška pod tlakem 2,5 až 4 MPa.

Dávejte pozor! Nenatlakové odrůdy (GOST 6942.0-69) se vyrábějí za provozního tlaku nejvýše 0,1 MPa.

  • Připojení - zvonek nebo příruba.
  • Tlakové litinové vodovodní potrubí podle GOST 9583-75 může mít odlišné uspořádání vnější části objímky: může být provedeno ve formě svahu nebo ve formě římsy. Zároveň je nezbytně vytvořen krok uvnitř zásuvky pro spolehlivější spojení.

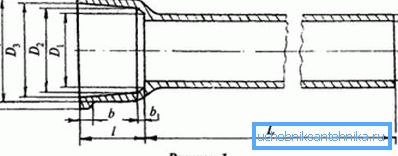

Výrobek s zvonečkovou částí s římsou

Takové trubky se vyrábějí metodou polokontinuálního nebo odstředivého lití v pískových formách. Použití těchto technologií umožňuje získat výrobky s odolnějšími a spolehlivějšími stěnami, které účinněji odolávají vnitřnímu tlaku.

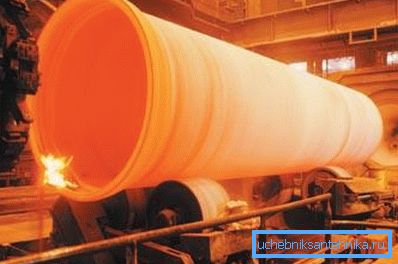

Odstředivý proces lití

Instalace zásuvkových systémů

Pokyny pro instalaci kanalizačních potrubí do značné míry závisí na tom, jaký druh potrubí použijeme pro rénium tohoto úkolu. V této části se zaměříme na sestavení systému vzplanutí a budeme diskutovat o odrůdách bez zásuvek níže.

Instalace litinových odpadních trubek se provádí takto:

  • Konec jedné trubky je zasunut do prodloužení druhého, až se zastaví a vyrovná.
  • Mezera je naplněna vlečkem, kohoutaje je pomocí speciální lopaty a dřevěného kladiva. Přibližně 2/3 objemu potřebujete položit materiál impregnovaný mastnotou nebo jinými mazivy a v horní třetině suché vlákno.
  • Pak provádíme těsnění pomocí cementové malty (stupeň nesmí být nižší než M300 - M400). Zkomprimujte roztok a poté ho pokryjte vlhkým hadříkem.
  • Úplné sušení trvá asi měsíc, ale po uplynutí jednoho a půl až dvou týdnů můžete komunikaci vystavit provoznímu zatížení.

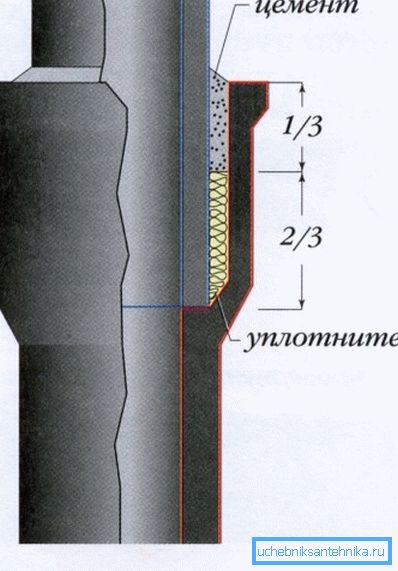

Schéma připojení

Kromě popsaného postupu je možné utěsnit spoje mezi díly pomocí těsnících prostředků na bázi silikonu odolných proti vlhkosti. Utěsnění (tj. Ucpání objímky) olovem je také spolehlivé, avšak tato technika byla v poslední době stále více odmítána s přihlédnutím k toxicitě kovu a možnému poškození životního prostředí.

Zubní kanalizace

Systém SML Beozrastrubnaya, který se používá v moderní konstrukci, lze také sestavit ručně.

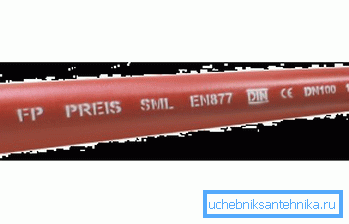

SML potrubí
  • Pro připojení je použita svorka sestávající z kovové upínací části s jednou nebo dvěma šrouby, jakož i vnitřního těsnicího těsnění z chemicky odolné gumy.
  • Během instalace jsou dva úseky potrubí položeny na tupo, po němž je nahoře natažena upínka a upevňovací prvky jsou utaženy.
  • Konvenční svorky jsou určeny pro použití v netlakových systémech s tlaky do 0,1 baru. Nicméně při instalaci lisovacích kelímků speciální konfigurace může být horní mez tlaku zvýšena na 10 bar - a cena této konstrukce se výrazně zvýší.

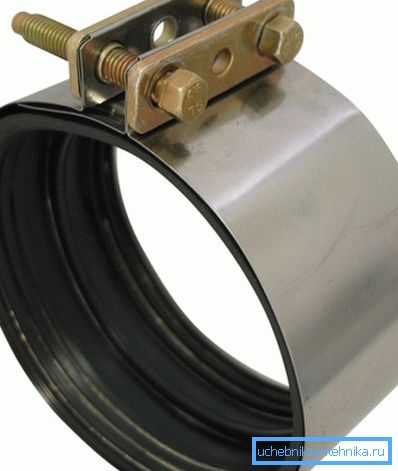

Spojovací svorka

Použití této techniky usnadňuje nejen pokládku komunikací, ale také výměnu poškozeného úseku: k odstranění potrubí stačí uvolnit několik šroubů.

Vlastnosti provozu železa

Vodní litinové trouby, stejně jako výrobky, které se používají při instalaci odvodňovacích systémů, mají několik výhod.

Mezi nejdůležitější patří:

  • Za prvé, materiál sám se vyznačuje vysokou odolností proti korozi, aby byl příznivě odlišný od oceli.
  • Silné stěny konstrukce poskytují bezpečnostní rezervu, což je jedna z podmínek pro trvanlivost celého systému..

Dávejte pozor! Kromě toho zvýšením tloušťky stěny se hladina hluku snižuje i při vypouštění velkých hmotností vody.

  • Litinová trubka nespaluje, neroztaví se a nevyzařuje toxiny při ohřátí. Také materiál je charakterizován minimálními teplotními deformacemi, protože konečná úprava sádrových materiálů kolem potrubí se v průběhu času neklesá.
  • Použití moderních svorek pro montáž bez vrtání umožňuje maximální těsnost všech spojů.

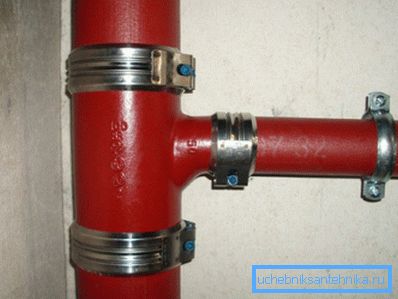

Systém litiny na utěsněných hadicových sponech

Nicméně nezapomeňte na minus:

  • I přes svou mechanickou pevnost, litina nesnáší nárazy. Existuje tedy vždy riziko, že trubka praskne buď jako důsledek těžkého předmětu, který na ni dopadne, nebo z vibrací.

Dávejte pozor! Z tohoto důvodu se absolutně nedoporučuje používat tento materiál pro uspořádání komunikace v oblastech s vysokou seizmickou aktivitou.

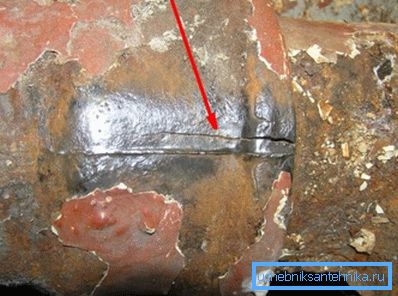

Zlomte část zásuvky
  • Litina má významnou hmotnost, a proto ji lze montovat pouze na konstrukce s dobrou nosností.
  • Oprava litinových vodovodních potrubí je mnohem pracnější než obnovení integrity polymerních nebo ocelových komunikací. Svařování zde nefunguje, takže musíte buď vyměnit celou trubku, nebo použít obojek s těsněním.

Závěr

Použitím litinových trubek pro vnější odpadní vody podle GOST poskytujeme značnou bezpečnostní rezervu pro postavený odvodňovací systém. Samozřejmě, že instalační proces bude mnohem časově náročnější než při použití polymerů nebo výrobků z kovových plastů, ale tyto komunikace nebudou trvat déle (viz též článek Litinové kanalizační potrubí: jejich typy a 4 základní provozní pravidla).

Takže pokud vás extra práce nevystraší a rozhodnete se použít tento materiál, doporučujeme, abyste pečlivě prozkoumali video v tomto článku, kde naleznete další informace.
