Litinová vodovodní potrubí podle gost 9583 75: regulační

Litinové trubky jsou zpravidla trvale spojeny s odpadními vodami. Jen málo lidí ví, že se používají pro pokládku vodovodů po více než dvě staletí. V tomto materiálu budeme studovat vlastnosti litinových vodovodních potrubí, požadavky GOST na ně, použitelné metody montáže a opravy.

Litina nebo ocel

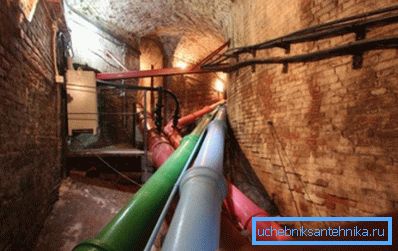

Ti, kteří byli v suterénu Peterhofu, určitě upoutali pozornost na masivní potrubí, které zásobují slavné fontány vodou. Jedná se o jeden z nejstarších fungujících železných potrubí před naší dobou. Byl postaven po staletí; současně stavitelé královské rezidence, upřímně řečeno, zvlášť nezohlednili náklady.

Ve druhé polovině minulého století se dostala do popředí ekonomická výhodnost. Proč vlastně vybudovat systém zásobování vodou s polovičními zdroji, pokud po 40 letech bude rozloha města rozšířena a přestavována s položením nových dálnic?

Bylo to tehdy, kdy se hlavní vodovodní síť stala rozšířenou - poměrně levná a, co je nejdůležitější, mnohem technologičtější z hlediska instalace.

Tip: Elektrické svařování a vnější hydroizolace s asfaltem jsou prováděny mnohem rychleji než ruční razba s výplní zásuvky.

Důsledky úspor jsou poměrně předvídatelné a stále se pociťují:

• Zdroje potrubí položené v zemi, navzdory voděodolnostním opatřením, zřídka přesahují 30-40 let. Po uplynutí této doby početné píštěliny v ní způsobují ztrátu pitné vody nepřijatelné.

Zvědavě: podle odhadů místních úřadů se v Sevastopolu, ve městě, kde žije autor, v důsledku zhoršení vodovodní sítě ztratilo 40% vody.

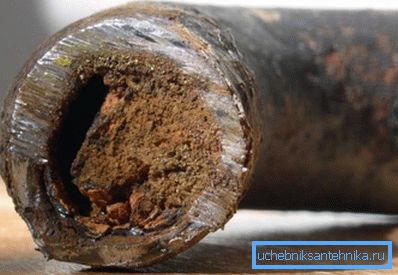

• Nejenže: ocelová trubka je aktivně zarostlá vápennými usazeninami a korozí uvnitř. Po dobu několika desetiletí může být vůle snížena o 3-4 krát s odpovídajícím poklesem tlaku a manévrovatelnosti.

A co vypadá litina na tomto nudném pozadí?

• Při správné kvalitě vnějšího hydroizolace není skutečná životnost potrubí uložená v zemi kratší než sto let.
• Potrubí prakticky není zvětšeno zevnitř.

Jediným problémem z litinových klempířů je velká citlivost na zemní pohyb: kde je ocelová trubka mírně deformována, bude litina litá.

Standardní

Současná norma pro vodovodní potrubí z šedé litiny byla zavedena v roce 1977; poslední změny byly provedeny v textu docela nedávno, v roce 2011. Takže, jaké by měly být litinové trubky pro zásobování vodou v souladu s GOST 9583-95?

Rozměry

Standard zajišťuje litinové vodovodní potrubí tří tříd pro tloušťku stěny - LA, A a B.

Hmotnost průtokoměru potrubí se pohybuje od 11,3 kg (65 mm, třída LA) až 627 kg (1000 mm, třída B). Norma zajišťuje výrobu zvonkovitých trubek o měřené délce (2, 3, 4, 5, 6, 7, 8, 9 a 10 metrů) a neměřené délky od 2 do 10,5 m.

Požadavky

Přechod válce do zásuvky může být proveden ve svahu nebo ve formě lišty.

Rozměry litinových trubek pro zásobování vodou se mohou lišit od jmenovitých hodnot v následujících mezích:

• Délka měřicí trubice je +20.
• Tloušťka stěny - -1 + 0,5.
• Vnější průměr (až 300 mm) - + - (4,5 + 0,0015D).
• Vnější průměr (přes 300 mm) - + (4,0 + 0,0015D) - (5,0 + -0,0015D).
• Vnitřní průměr v zásuvce je + (2,5 + 0,002 D) - (1,5 + 0,002D).

Poznámka: pro D, při výpočtu tolerancí se odebírá jmenovitý průměr.

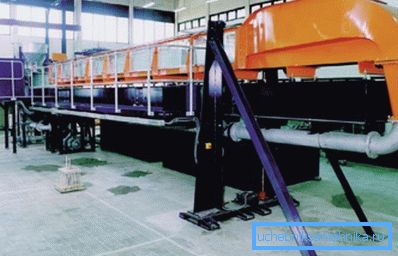

Ovalita nemůže odvodit potrubí pro normalizované odchylky od jmenovité velikosti. Odchylka skutečné hmotnosti potrubí od vypočtené hodnoty nesmí překročit pět procent. Trubky jsou podrobeny hydraulickým tlakovým zkouškám, které jsou určeny jejich třídou a jmenovitou velikostí.

Poznámka: Pracovní tlak ve vodovodu obvykle nepřesahuje 3-4 atmosfér. Až 8-10 kgf / cm2 se může zvýšit až po čerpání, v rámci inženýrského systému domu nebo malého mikrodistribtu.

Koncová plocha potrubí oproti zvonu by měla být řezána kolmo k jeho ose s odchylkou nejvýše 0,5 stupně.

Výrobek uvnitř i vně výrobku je pokryt ochranným netoxickým materiálem. V tomto případě by nátěr neměl zasahovat do těsnění tupého kloubu, odlupovat a měkat při teplotách do +60 ° C.

Důležité: na přání zákazníka mohou být prvky potrubí dodávány bez povlaku.

Instalace a opravy

Jak instalovat instalační potrubí vodovodu? Jsou zásuvky popraskané a odštěpené?

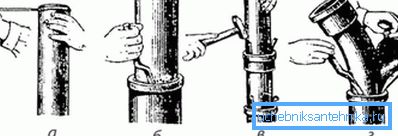

Hlavním stupněm utěsnění potrubí je jeho utěsnění kabolovým olejem s organickými vlákny. Popruhy se vejdou co nejtěsněji do středového zvonového kloubu, po němž se dodatečně zkomponuje ručně pomocí pronásledování a kladivem.

Malá těsnění: Kabol musí být chráněn před biologickou degradací, mechanickým poškozením a jinými nepříznivými účinky.

Jak se to dělá?

• Konvenční značka cementu 400. Voda-cementová směs, připravená v poměru 1: 9, co nejvíce těsně uzavírá zátku a je zhutněna razítkem, dokud nezačne odrazit cementovou zátku. Poté je zásuvka zabalena mokrými hadry po dobu až jednoho dne.

• Směs azbestocementu, připraveného v poměru 1: 2, následovaným přidáním 10 až 12 objemových procent vody. Je zhutněná jako cement; Azbestová vlákna zabraňují praskání.

Důležité: Stejným úspěchem můžete použít vláknité sklolaminát.

• Rozšíření cementu. Na rozdíl od obvyklého to nevyžaduje zhutnění.
• Tavenina síry s přídavkem 10 - 15% mletého kaolinu. Ze zřejmých důvodů můžete nalít pouze vertikální nebo nakloněnou zásuvku; Šedá sestava je zpravidla uzavřena ve výrobním závodě.
• Roztavený olovo.
• Konečně může být olovo použito k razítkům na vrcholcích.. Tenká tyč z měkkého kovu těsně vyplňuje drážku a spolehlivě chrání organické vlákno.

Důležité: olovo a jeho sloučeniny jsou toxické. Azbestové vlákno a vlákniny také nejsou pro dýchací orgány tak užitečné. Z toho důvodu je zřejmé, že při práci s vlastními rukama nezapomínejte na osobní ochranné pomůcky.

Oprava litinových vodovodních potrubí je možná pouze s malými příčnými nebo podélnými trhlinkami, které jsou daleko od zásuvky: v tomto případě se na potrubí překrývají předlitky ze slitiny železa nebo oceli s pryžovým těsněním. V ostatních případech (odštěpené zásuvky, podélné trhliny značné délky) je potrubní úsek nahrazen.

Alternativy

VCHSHG

První známost

Pod tímto snížením spočívá tzv. Vysokopevnostní nodulární litina.

Chcete-li vysvětlit význam termínu, musíte se krátce ponořit do divočiny fyziky.

• Všechny hlavní rozdíly v litině od oceli - křehkost, nízká tažnost a vysoká odolnost proti korozi - jsou určeny přítomností jedné z forem uhlíku - grafitu.

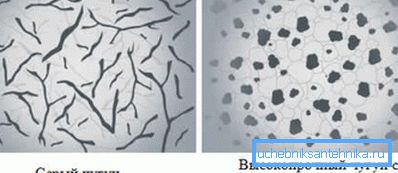

• Pravidelný grafit má formu miniaturních plochých stupnic. Nicméně, když dochází k rekrystalizaci, když se do roztaveného šedého železa (zejména hořčíku a jeho sloučenin) zavádějí některé přísady, změní svůj tvar na sférický.
• Současně se výrazně mění fyzikální vlastnosti kovu: získává viskozitu, plasticitu a odolnost proti rázovému zatížení při zachování odolnosti proti korozi.

Zvláštní je zejména to, že cena tony hmoty se během transformace mírně změní. Celkový podíl aditiv, které způsobují rekrystalizaci uhlíku, nepřekračuje 0,08% hmotnostních litiny.

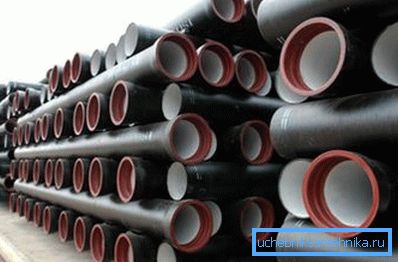

Vodovodní potrubí pro potrubní vedení z vysokofrekvenční železné skupiny jsou v současné době hlavní alternativou šedé litiny.

• Pevnost v tlaku a ohybu je lepší než litina, nemluvě o všech typech polymerních trubek. V souladu s tím mohou být potrubí vodních potrubí VCHSH položeny pod zaneprázdněnými dálnicemi a na nestabilních půdách. Mají všechny vlastnosti oceli, s výjimkou jejich Achillovy paty - nízká odolnost vůči korozi.

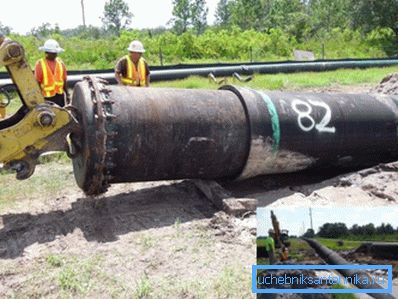

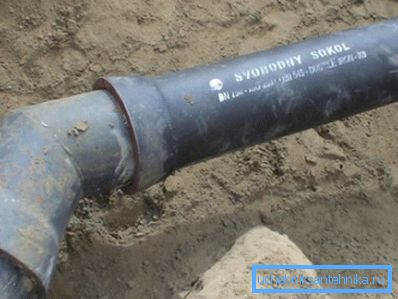

• Problém namáhavého a netechnologického embosování zásuvek je zcela vyřešen. Namísto vyražení použitých zásuvek s prstencovým gumovým těsněním. Samozřejmě, s významnými rozměry potrubí, sestava zásuvek zahrnuje použití těžkých strojů; Hmotnost těchto trubek však v žádném případě neumožňuje instalaci potrubí ručně.

Dávejte pozor! Použití gumových těsnění umožňuje mírnou deformaci přípojky zásuvky (změna relativní polohy trubek) bez ohrožení těsnosti.

Regulační dokumentace

Výroba tlakových potrubí z VChGH je regulována samostatnou normou - GOST R ISO 2531-2008.

Zvýrazněte jeho klíčové body.

1. Podle dokumentu mohou mít potrubí a armatury jmenovité rozměry od 40 do 2600 milimetrů, což umožňuje použití žvýkacích žláz k vytvoření dálnic, které krmí celé města.
2. Složení kovu podle GOST by nemělo mít škodlivé účinky na složení vody.
3. Délka potrubí je regulována standardem v závislosti na jmenovitém průměru:

Maximální povolené zakřivení není větší než 0,125% délky potrubí.

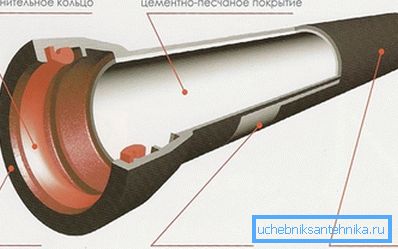

Jako vnější nátěr potrubí lze v závislosti na provozních podmínkách použít:

• Zinek kov.
• Zinková barva (prášek zinku v polymerním pojiva).
• Polyethylen.
• Polyuretan
• Vláknitý cement.
• Lepicí páska z polymeru.
• Epoxidová pryskyřice.
• Asfaltový tmel nebo barva.

Pro vnitřní ochranu potrubí a tvarovek je přípustné použít:

• Cementové malty (Portlandský cement, Portlandský struskový cement a vysokopecní cement).
• Polyethylen
• Polyuretan.
• Epoxidová pryskyřice.
• Asfaltová barva (tmel).

Označení prvků potrubí by mělo obsahovat:

• Výrobce (jméno nebo ochranná známka).
• Rok výroby.
• Odkaz na materiál (VChGH).
• Nominální velikost.
• Standard, podle kterého je výrobek vyroben.

Polyethylen

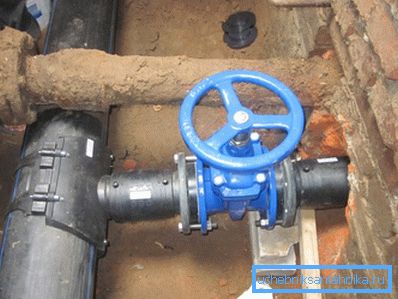

Tlakové trubky z polyethylenu jsou dnes hlavní alternativou k litinovým vodárenským systémům.

Podrobné seznámení s nimi je zjevně mimo rámec našeho materiálu, takže budeme věnovat pozornost pouze jejich klíčovým vlastnostem.

• Životnost polyethylenu odhadují výrobci jako mlha 50+ let. V praxi lze tento materiál považovat za téměř věčný.
• Vklady na stěnách, které snižují lumen potrubí, nemohou být v zásadě. Hladký povrch polymeru s extrémně nízkými lepivými vlastnostmi jednoduše neumožní zanášení.

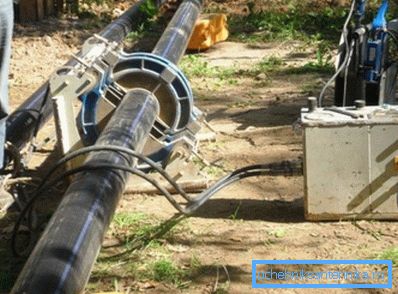

• Všechna připojení jsou prováděna tupým svařováním. Pevnost spoje je nejméně 80% pevnosti pevného potrubí.

Jediná stížnost na polyethylen, která umožňuje, aby litinové trubky zůstaly na trhu až dodnes, je vysoká plasticita a v důsledku toho velmi mírná tuhost prstence. Polyetylénové potrubí může být uloženo v deformovatelné zemině pouze s ochranou železobetonového žlabu.

Závěr

Zohledneme naše klasické a moderní řešení pro pokládku vodovodů za úspěšné. Jako vždy, video v tomto článku nabídne další materiál. Úspěchy!
