Kování pro potrubí kov-plast: typy, zařízení, typické

Jak se kovové a polymerní trubky připojují k přívodu vody? Jak jsou uspořádány lisovací nebo lisovací armatury pro trubky z kovoplastu? Mají tato zařízení problémy, o kterých by si kupující měl být vědom?

Zjistíme to.

Klasifikace

Jaké druhy tvarovek pro kovové trubky lze rozlišit?

Přeměňme si otázku: podle jakých značek je možné je klasifikovat?

• Funkčnost. Tvar a vzhled armatury jsou nejvíce určeny tím, co je určeno: je zřejmé, že příčník, odpaliště, roh směšovače a adaptéru z jednoho průměru do druhého budou vypadat jinak.
• Materiál. Ve skutečnosti je tento seznam malý: tyto výrobky jsou většinou mosazné (někdy s chromováním); Nově zavedené push-fitinky jsou k dispozici s mosazným i polypropylenovým pouzdrem.

Mimochodem: pod plastem je v tomto případě mosazná distanční vložka a pojistná pružina vyrobená z nerezové oceli.

• Průměr kohoutku. Zde jsou typické velikosti armatur pro plastové trubky pro různé aplikace.

Upozorňujeme, že kromě ohybů pro potrubí kov-polymer může mít armatura jeden nebo více trubkových závitů - vnější a vnitřní.

• Způsob upevnění potrubí. Pokud jiné technické charakteristiky armatur pro plastové trubky nepotřebují zvláštní poznámky, pak stojí za to zabývat se.

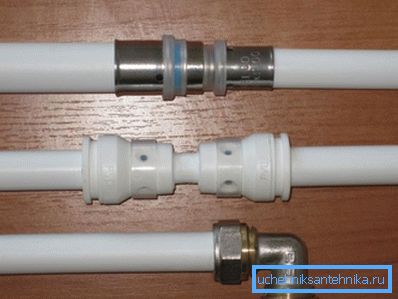

Metody fixace trubek

Jaké možnosti jsou tedy možné?

S děleným kroužkem

Tato zařízení se poprvé objevila na ruském trhu a do značné míry tvořila postoj spotřebitele k materiálu jako celku.

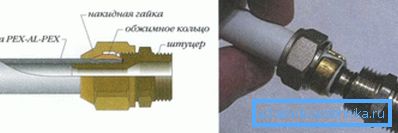

Jak funguje kompresní kroužek s děleným kroužkem?

• Trubka je utažena na kování, je opatřena dvojicí prstencových těsnění a opírá se o fluoroplastovou podložku.
• Při utažení matice uzávěru stlačuje dělený kroužek, který stlačuje potrubí na trysce a zabraňuje náhodnému odpojení.

Důležité: Utěsnění spojení není zajištěno navíjením, jmenovitě prstencovým těsněním. Rozdělovací kroužek pouze bezpečně upevňuje trubku.

Jak se toto připojení instaluje?

Zde je typický pokyn většiny výrobců:

1. Potrubí je řezáno na místě pomocí řezačky.
2. Pak se pomocí kalibrátoru zbaví nejmenšího oválnosti. Kromě toho je alespoň na vnitřní ploše zkosená.
3. Na potrubí se postupně zavádí matice a dělený kroužek.
4. Potrubí je nasazeno na doraz.
5. Dělený kroužek a matice se posunou zpět k okraji - také proti dorazu - po kterém se vlákno nejprve ručně a poté pomocí pár klíčů.

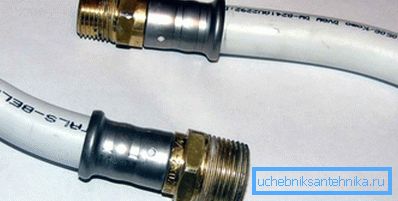

Lisovací armatura

Předfukování pro potrubí z kovoplastového materiálu je uspořádáno poněkud jinak: namísto matice a děleného kroužku potrubí na kování přitlačí svorku deformovatelnou speciálními kleštěmi.

Pokud v předchozím případě instalace armatur pro potrubí z kovoplastového materiálu vyžaduje pouze dvojici nastavitelných nebo otevřených klíčů, pak zde budete muset získat speciální kleště. Cena kvalitního nástroje je nejméně 9-10 tisíc rublů; Stabilní elektrický roztoč může dělat ve všech 40.

 Sekvence operací se liší od postupu popsaného výše:

1. Trubka je řezána a kalibrována.
2. Svorka je poháněna od jejího okraje.
3. Konec potrubí je utažen na kování.
4. Svěrka se vrací do okraje, dokud se nezastaví a nezmáčkne kleštěmi, dokud se nezobrazí deformace viditelného kroužku.

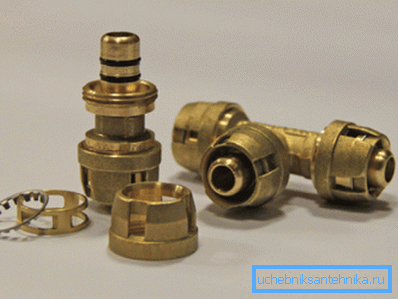

Push

Na tuzemském trhu se nedávno objevily tlačné nebo tlačné kování. Jejich zařízení je velmi vtipné a neodlišuje se ve složitosti.

Jeho hlavní výhodou je, že instalace spojení, podle ujištění výrobců a prodejců, může být provedena ručně bez nástrojů. Stačí, když vložíme konec trubky do prstencové drážky, stlačíme - a práce se dokončí.

V této souvislosti zůstává skládací - stačí k odšroubování matice.

Nuance: nůž pro řezání a kalibrátor stále potřebuje. Ovalita trubky a nedostatek zkosení může vést k narušení těsnosti pod tlakem.

Jak to funguje? Mechanismus je obecně snadno pochopitelný, když jsme si prohlédli obrázek: těsnost je zajištěna stejnými prstencovými pryžovými těsněními; ocelové pružinové prstencové výčnělky upevňují povrch potrubí a zabraňují jeho obratu. Přídavná vložka neumožňuje, aby se zajišťovací pružina pohybovala příliš blízko okraje.

Problémy

Naneštěstí díky kovovému plastovému materiálu jako celku získala pověst pro extrémně nespolehlivý materiál. Jaký je důvod? Vzhledem k tomu, že během instalace přívodu nebo ohřevu teplé vody začala proudit řada cyklů vytápění a chlazení.

Je zajímavé, že lisovací kování tohoto problému prakticky postrádá. Dosud není k dispozici dostatek údajů o fitinkách, takže je příliš brzy na to, abychom dospěli k závěru.

Tak jaký je problém? Proč propojení proudí?

A protože porušení ovality trubky a opotřebované zkosení při montáži odtrhávají prstencové těsnění. Výsledkem je, že po zvlnění s děleným kroužkem je těsnost zajištěna pouze vnitřní vrstvou polyetylenu, která se jednoduše deformuje během ohřevu a konstantního tlaku. Když se ochladí, objeví se mezery, ve kterých se voda roztříští.

Upozornění - ne všechny toky připojení. Pouze ty, kde je pryžové těsnění rozbité.

Proč stisknout útok, který tento útok obchází?

Existují dva důvody.

1. Jejich montáž je uspořádána trochu jinak. Drážky s kroužky jsou hlubší a těžší.
2. Poté, co jste strávili působivým množstvím kleští, je instalátor nepravděpodobné, že by ušetřil kalibrátor. Současně při instalaci kompresních spojů je nůž často nahrazen pilou a zkosení nejsou v zásadě odstraněny.

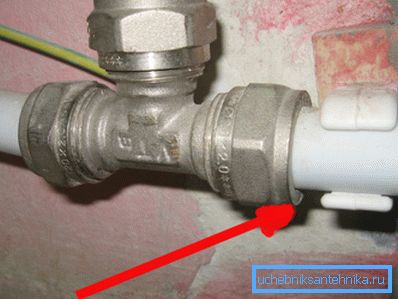

Tak co dělat, když horká voda teče pod podložkou?

• Odšroubujte matici a demontujte připojení.
• Opravte a kalibrujte konec trubky.
• Opravte nebo vyměňte O-kroužky.
• Znovu sestavte.

Závěr

Doufáme, že naše exkurze do zařízení některých typů sanitárního vybavení bude pro čtenáře užitečné. Je lepší, abyste se rozhodli, které armatury pro potrubí z kovového plastu (přečtěte si také článek Montáž pro trubky z PVC: ekonomická možnost montáže komunikace).

Jako obvykle v přiloženém videu v tomto článku najdete další tematické informace. Úspěchy!
