Kompresní armatury pro měděné trubky: výrobky z

Jak jsou lisovací armatury pro měděné trubky? A co zařízení s podobnou funkčností pro ocel (hladká a vlnitá nerezová), kovový plast a polyethylen? Má tato třída tvarů nějaké konkrétní problémy? Pokusíme se to na to přijít.

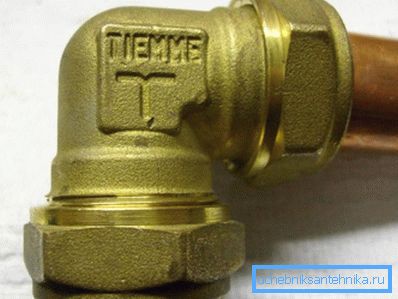

Měď

Způsob, jakým jsou měděné trubky připojeny pomocí klempířských kování, závisí na typu těchto kování.

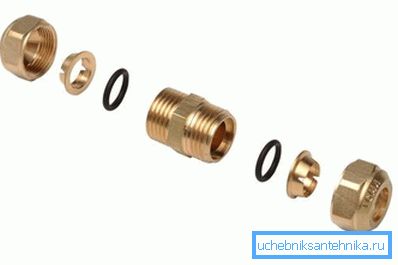

Měkké těsnění

V tomto případě je těsnost zajištěna roztažením pryžového nebo silikonového kroužku, které se při utažení matice připevňuje mezi tělesem armatury a distančním kroužkem. Způsob sestavení sloučeniny je obecně zcela zřejmý.

Na trubce odpovídajícího průměru jsou střídavě opotřebovány:

1. Víčko matice.
2. Pojistný kroužek.
3. Kompaktor.

Poté se trubka vloží do těla sestavy, po níž se utahovací matice utáhne - nejprve ručně, pak 1-2 otáčky pomocí dvojice nastavitelných nebo otevřených klíčů. Jedna fixuje polohu těla, druhá otáčí oheň.

Výhody takového schématu zapojení jsou zřejmé: nevyžaduje ořezávání a kalibraci okraje potrubí a může být provedeno vlastními rukama použitím nejjednoduššího nástroje.

Cena snadné instalace je poměrně přiměřená spolehlivost: s významným mechanickým zatížením je zcela realistické oddělit trubku ze spoje. Odkud pocházejí náklady? Offhand - alespoň s vodním kladívkem, který doprovází tok vody; hry dětí dětí v aktivním věku jsou přinejmenším stejně destruktivní pro instalatérské práce.

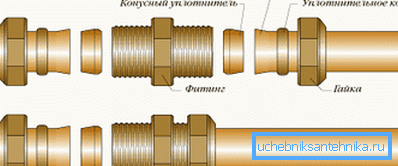

Zvonková svítidla

Druhá schéma připojení je určena pro žíhanou měď a používá její plasticitu, schopnost deformovat se za zatížení. Těsnost je zajištěna kuželem, který překrývá konec trubky, ke kterému je přitahován spojovací maticí a těsnicím kroužkem. Spoj je silnější, a co je důležitější, trvanlivější: zůstane vzduchotěsný, i při delším přehřátí, což škodí gumě.

Pokyny pro sestavení spojení v tomto případě jsou mnohem obtížnější.

1. Trubka je oříznuta speciálním nožem.. Zadní část by měla být přísně kolmá k její ose.
2. Potom se přes něj přemístí spojovací matice a těsnící kroužek..
3. Hrana je roztažena tak, že kuželové těsnění přichází, po kterém je přitahováno maticí uzávěru a těsnicím kroužkem k tělu kování..
4. Ručně utažená matice je utažena dvojicí klíčů. Nepřehánějte to s námahou: a rozlomte nit na mosazné kování a snadno přetáhněte matici uzávěru.

Kovový plast

Jak jsou lisovací armatury pro kovové trubky?

Trubice se liší od většiny alternativních řešení v nízké tuhosti prstence. Tato vlastnost je kompenzována armaturou, která se používá jako tŕň: dělený kroužek stlačuje okraj potrubí kov-polymer na svém povrchu.

Navíc utěsněte spojení:

• Fluoroplastová podložka mezi koncem trubky a opěrným místem armatury. Při utahování matice se tlačná láhev dotýká stahovací dělicí kroužek.
• Pár prstencových těsnění opotřebovaných na kování v drážkách obráběných na povrchu.

Jak se lisovací armatury instalují na kovové plastové trubky?

1. Trubka je obrobena nožem pro řezání kovového plastu.

Mimochodem: autor je velmi dobrý s mlýnem s řezacím kolem pro kov. Hlavní věc - dělat řez, přísně kolmo k podélné ose.

1. Je kalibrován jakýmkoliv objektem odpovídajícího průměru. Cílem je odstranit ovalitu v blízkosti zadku.
2. Zkosení je odstraněno zevnitř. Toto jednoduché opatření vám pomůže nepokrytit gumové o-kroužky.
3. Kolem potrubí je odváděna matice a dělený kroužek, po kterém je vložena do kování. Gumové kroužky lze předem namazat tekutým mýdlem. Hlavní věc - nedělejte je a nehýbejte se pukem.
4. Dělený kroužek je posunut na konec, po němž je maticka utažena - ručně, pak pomocí dvojice klíčů.

Ocel

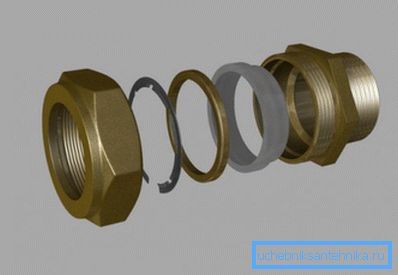

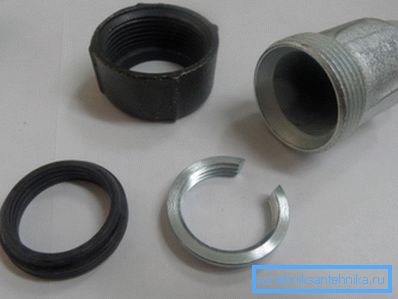

Kompresní armatury pro ocelové trubky - obyčejné, vyrobené z černé a pozinkované oceli a vyrobené z vlnité nerezové oceli - jsou uspořádány téměř stejně. Vlastně jejich konstrukce přesně opakuje zařízení, která jsme již zkoumali pro připojení pevných mědi: stejné matice, pojistné kroužky a O-kroužky.

Jak připojit takové spojení v případě trubek z černé oceli?

1. Povrch potrubí je pečlivě vyčištěn z vrstev barvy a hrdze. Práce se snadno provádí s ostrým nožem.
2. Je-li přítomna ovalita, je eliminována. S určitou schopností pro tento účel můžete použít běžný plynový klíč.

Upozorňujeme, že na povrchu může zanechat hluboké škrábance, což je nepřijatelné. Pokud se tak stane, nezanechávejte líné, abyste odstranili zaseknutý papír.

1. Postupně přemístěte matici oheň, dělený kroužek a těsnění na konec trubky.
2. Vložte výslednou strukturu do těla a utáhněte matici pomocí dvojice klíčů.

V případě vlnité nerezové oceli mohou být samozřejmě vynechány první dva body.

Polyethylen

Kompresní armatury pro polyetylénové trubky, na rozdíl od všech výše popsaných, nejsou vyrobeny z kovu (mosazi, mědi nebo oceli), ale ze stejného polyethylenu. Dalším významným rozdílem je to, že jsou namontovány bez nářadí: matice jsou utaženy pouze ručně.

Užitečné: Maximální průměr lisovacích armatur pro polyethylen, s ohledem na tuto vlastnost, je omezen na 32 milimetrů.

Připojovací zařízení je prakticky shodné s těmi, které jsou popsány výše: těsnost je zajištěna těsněním kroužku, které se při utažení matice uzavírá otevíracím kroužkem. (Viz také Odtokové potrubí: Funkce.)

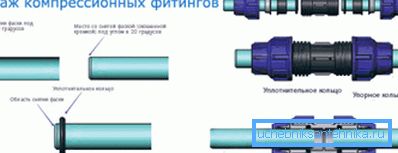

Jak připojit připojení?

1. Všechny plochy jsou vyčištěny od nečistot.
2. Vnější zkosení je odstraněno z konce. Umožní trubce vstoupit do armatury s minimálním odporem.
3. Spojovací matice, tahové a těsnicí kroužky jsou odváděny od konce trubky a potom jsou po zasunutí do těla zpět. Niť, jak si pamatujeme, je utažena výhradně ručně.

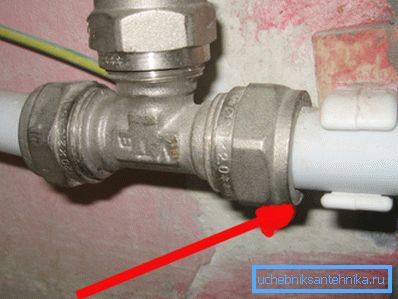

Problémy

Samozřejmě, nebylo to bez nich. Uvádíme nejtypičtější problémy kompresních spojů.

Závěr

Doufáme, že materiál, který nabídne čtenáři, mu pomůže při samostatné montáži a opravách klempířských prací. Jako vždy video v tomto článku obsahuje další tematické informace. Úspěchy!
