Klasifikace ocelových trubek udává jejich účel a vlastnosti.

05-06-2018
Trubky

Ocelové trubky jsou široce používány v domácí a průmyslové výstavbě. Slouží jako součásti otevřených a uzavřených systémů přepravujících různé kapaliny a plyny. Naneste je a jako součásti kovu.

V každodenním životě se obvykle používají pro vytápění a zásobování vodou. Označení ocelových trubek současně povede k jejich jmenování.

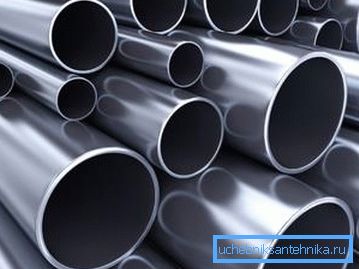

Chcete-li úspěšně používat tento produkt, je nutné studovat jeho třídy a typy.

Rozdělení výrobků

Existuje šest tříd produktů, které jsou popsány následujícími vlastnostmi:

  • druh materiálu, jeho homogenita;
  • způsob výroby;
  • průřez;
  • cíl

Třída Účel
I Plynovody, přeprava neaktivních kapalin, suchých látek a plynů, výstavba podpěr a kabelových sítí
II Trupové systémy pro ropu, plyn, vodu a palivo
III Zvláště silné výrobky pro sítě s vysokou teplotou a tlakem
IV Trubky a vrtací trubky
V Ropné plošiny, stožáry a mostové jeřáby
VI Nejvíce odolné výrobky se používají jako válce s písty, čerpadly, ložiskovými kroužky, prvky nádrží s vysokými tlakovými úrovněmi.

Typy ocelových trubek podle GOST

  1. Nomenklatura ocelových trubek podle státních norem č. 3262 a č. 10705/80 je určena pro montáž vodovodních a plynových potrubí, domácích a průmyslových vytápěcích systémů a vytvoření ocelových konstrukcí.
  2. Analogy podle státní normy č.20295 / 85 se používají pro uspořádání hlavních potrubí pro plyn, olej, zpevnění půdy a jám.

Typy oceli

Vedle specifické GOST by při výběru produktů měla být zohledněna jakost oceli, ze které jsou výrobky vyráběny.

Může to být:

  • St-1;
  • St-2;
  • St-3;
  • St-4;
  • St-5;
  • St-6;
  • Článek 7.

Garantované kvality oceli jsou rozděleny do 3 kategorií:

  • Písmeno A znamená mechanické vlastnosti materiálu;
  • Písmeno B je jeho chemické složení;
  • Písmeno B označuje vztah mezi mechanickými složkami výrobku a jeho chemickými vlastnostmi.

Stupeň A vždy odpovídá výše uvedeným typům ocelí. Instrukční poznámky, je-li výrobek vyroben z tzv. "Vroucí" oceli, je navíc doplněn písmeny KP, pokud se jedná o "poloviční klid" analog - PS. Není-li toto označení, kov patří do "tichého" typu.

Odrůdy produktů ve velikosti a způsobu výroby

Standardní velikosti ocelových trubek podle jejich průměru:

  • kapilární analogy - 0,3 / 4,8 mm;
  • výrobky malého průměru - 5/102 mm;
  • výrobky s průměrným průřezem - 102/426 mm;
  • trubky s velkým průměrem mají více než 426 mm.

Segmentový tvar a tloušťka stěny

Specifikace výrobku pro tloušťku stěny.

Tloušťka stěn potrubí je rozdělena na:

  • zejména tenkostěnné;
  • tenké stěny;
  • normální;
  • tlustostěnné;
  • obzvláště silné stěny.

Tenké analogy mají tloušťku 1 mm, nejhustší produkty - 19 mm.

Dávejte pozor! Podle GOST se taková tloušťka stěny ocelových trubek jeví jako malá. Takové analogy jsou však schopny odolat vnitřnímu i vnějšímu zatížení 20/50 tun.

Existují dvě třídy přesných obráběcích produktů.

  1. Prvotřídní výrobky ořezávají konce a odstraňují ostruhy.
  2. Druhá třída je pouze řezaná.
Na fotografii je řada profilových trubek.

Tvar profilu profilu ocelových výrobků je rozdělen do dvou kategorií.

  1. Tvarované (profilové) trubky slouží jako prvky kovových konstrukcí. Mohou být obdélníkové, čtvercové, oválné, kosočtverečné, žebrované, segmentové, slzy, trojité, šestihranné, oktaedrální atd.
  2. Kruhové analogy jsou určeny pro přepravu různých látek.

      Způsob výroby

Podle způsobu výroby kovových trubek jsou rozděleny do dvou typů.

  1. Vyrábí se různými metodami svařování: plyn-elektrický; pec (zadní); elektrické svařování pomocí odporu.
  2. V případě bezproblémové metody se vyrábějí lisované nebo válcované (deformované) horké a studené analogy.

Vlastnosti ovlivňující potrubí kvality pro spotřebitele

  1. Vnitřní drsnost ocelových trubek vede k nárůstu ložisek a produktů koroze na stěnách. To snižuje jejich propustnost.

Koeficient drsnosti ocelových trubek může být odlišný. To závisí na způsobu jejich výroby a stavu. Níže je uvedena tabulka týkající se tohoto problému.

Potrubí / podmínka Drsnost v mm Drsnost v palcích
Nové bezproblémové 0 /, 02/0 /, 1 0,0008 / 0,004
Nová podélná elektrovařená 0,05 / 0,1 0,002 / 0,004
Nový pozinkovaný 0,15 0,006
Vyčištěné použité 0,15 / 0,2 0,006 / 0,008
Mírně rezavé 0,1 / 0,4 0,004 / 0,016
Velmi hrdzavý 0,4 / 3 0,016 / 0,12
Některé vklady 1 / 1.5 0,04 / 0,06
Mnoho ložisek 1,5 / 4 0,06 / 0,16
Potahován asfaltovým tmelem 0,05 0,002
  1. Při instalaci vlastních ocelových sítí byste měli vzít v úvahu změnu délky potrubí v důsledku tepelné roztažnosti z důvodu teplotních rozdílů. Koeficient lineárního prodloužení oceli je 0,0120 mm / m • K. V důsledku toho se trubka z ní rozšiřuje, když se teplota změní o 50 ° na 6 mm.

Dávejte pozor! Lineární prodloužení kovových výrobků je 20krát nižší než u plastových analogů. Taková nízká hodnota parametru je jejich důležitá výhoda.

  1. Koeficient tepelné vodivosti ocelových trubek je poměrně vysoký - 74 W / m • K. Tato vlastnost je ideální pro vytápění sítí a zásobování teplou vodou. Pro studenou vodu je špatné, protože potrubí začíná "potnout", mokré a rez.

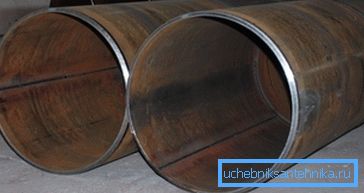

Svařované protějšky jsou méně odolné než pevné.
  1. Při stejné tloušťce stěny jsou bezešvé výrobky silnější než svařované protějšky, protože spoj je slabý prostor.
  2. Jejich výkon závisí na velikosti vnitřního průměru výrobků.
  3. Tloušťka stěny ovlivňuje pevnost potrubí a jeho odolnost vůči vysokému tlaku.
  4. Vnější vrstva také hraje důležitou roli. Pokud je černá ocelová trubka pozinkovaná, téměř neroste. Cena chromovaných plášťů je vysoká, ale kromě zvýšené odolnosti proti korozi také vypadají velmi esteticky.

Závěr

Pokud jste dobře známí v označování a klasifikaci ocelových trubek, můžete snadno získat přesně potřebnou odrůdu.

Video v tomto článku bude pokračovat v tématu.
