Kanalizační trubky - jemnosti a rozsah použití

09-09-2018
Trubky

Kanalizační potrubí se oprávněně považuje za základ každého kanalizačního systému. Spolehlivost a výkonnost konstrukce závisí na jejich kvalitě. V takovém případě není tak důležité, aby se usídlil v soukromém domě s vlastními rukama, městskými vícepodlažními budovami nebo bouřlivými kanalizačními kanály, v každém případě to potrubí nedokáže.

V tomto článku budeme hovořit o hlavních bodech instalace odvodňovacího systému a zmíníme o nestandardním použití tohoto typu potrubí.

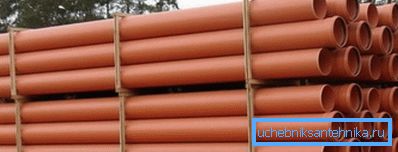

Fotografie trubek s hladkým povrchem pro externí odpadní vody.

Společné typy návrhů

V našem rychle se rozvíjejícím věku věda nehybně stojí a výroba kanalizačních potrubí v tomto případě není výjimkou.

Spolu s dobře známými klasikami se na trhu stále objevují nové vysoce kvalitní materiály a nyní se pokusíme porozumět sortimentu běžných výrobků na trhu.

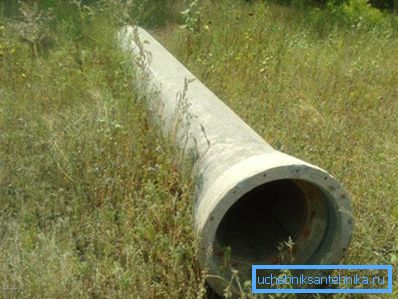

Železobetonová konstrukce pro kanalizaci.
  • Masivní železobetonové kolektory byly používány k odvádění průmyslových a komunálních odpadních vod více než 50 let. Dominuje ho výrobky s velkým průměrem, které již dlouho prokázaly svou spolehlivost a trvanlivost. Ale spolu s tím existují významné nedostatky.

Takže při pokládce železobetonových konstrukcí je samozřejmě třeba těžké stavební zařízení. Navíc k montáži takového uspořádání není možné bez hlubokých inženýrských znalostí a dokonalosti.

  • Dlouho známá litina již byla morálně zastaralá. Materiál je nepochybně odolný a spolehlivý, ale litina patří k železným kovům a je náchylná k korozi.. Při položení těchto linek je také zapotřebí účasti zdvihacích zařízení, protože litina má působivou váhu, přidává k tomu podstatné zatížení nosných konstrukcí a neschopnost použití pro vnější vedení. Tyto linky jsou stále v provozu, ale postupně se mění.
Silný azbestový cement.
  • Azbestocementové konstrukce jsou mnohem lehčí než železobeton.. Složení chryzotilového cementu se speciálními aditivy z polymeru zajišťuje dostatečně dlouhou životnost. Materiál je však křehký a konstrukce může být položena pouze v přímce. Pokyn umožňuje použití vlákna vyztuženého betonu v vnějším kabeláži, ale pouze u výrobků s tlustými stěnami o průměru větším než 200 mm.
  • Polymerní kanalizační trubky jsou v současnosti nejnáročnějším materiálem při uspořádání odtokového systému. Ale není to tak jednoduché. Například výrobky vyrobené z polyvinylchloridu nebo PVC jsou plně vhodné pro vnitřní vedení.

Mohou odolávat teplotám do 70 ° C a pevně držet chemikálie pro domácnost. Při instalaci na otevřené půdě však vyžadují dodatečnou ochranu před mechanickým přetížením a mají strach z agresivních kyselin.

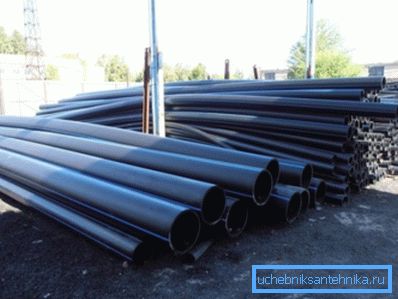

Výrobky z polyethylenu.
  • Cena polyethylenových výrobků samozřejmě potěší, že materiál je elastický a chemicky odolný. Ale není schopen odolávat teplotám nad 40 ° C, z tohoto důvodu je z větší části používán pro variantu dacha nebo pro srážky.
  • Konstrukce z polypropylenu jsou v současné době považovány za nejspolehlivější, praktičtější a odolnější u polymerních systémů. Mohou být jak hladké, tak vícestrové vlnité. Tento materiál odolává téměř jakékoli chemii. Když hovoříme o teplotní stabilitě, je limit asi 100 ° C, což je dostatečné pro komunikaci v průmyslu i domácnosti.

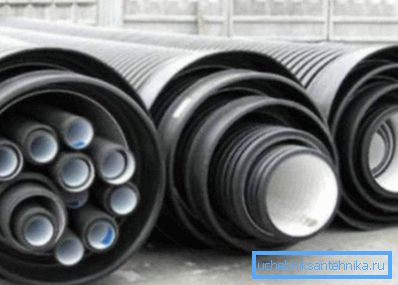

Vícevrstvé vlnité systémy.

Několik okamžiků instalace

Vysoká kvalita instalace systému závisí na mnoha faktorech, takže přístup musí být komplexní. Pokud chcete připojit kanalizační potrubí tak, aby vaši potomci děkovali, měli byste vzít v úvahu všechny podrobnosti.

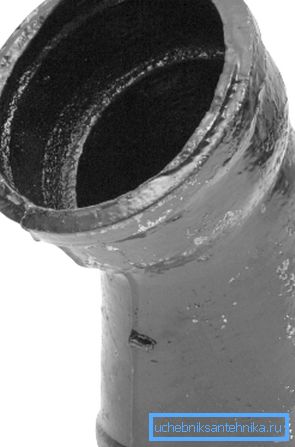

Litinové koleno.

Výběr průměru

Průměr kanálu je zvolen v závislosti na objemu konstrukce a charakteru odpadní vody. Hlavním zákonem se zde rozumí postupné zvyšování průřezu komunikace, od sanitárních zařízení pro domácnost až po externí sběratele. Pokud v kterémkoliv bodě linky namontujeme potrubí o menším průměru, pak je zde na tomto místě vysoká pravděpodobnost systematického zablokování.

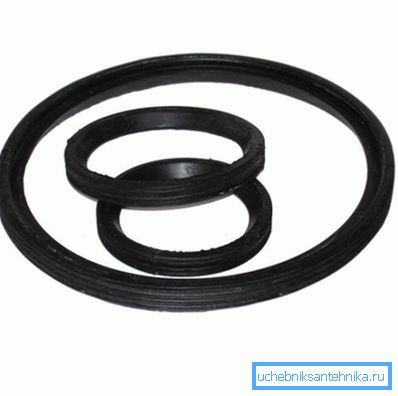

Gumové těsnění.

Samozřejmě existují vzorce pro přesný výpočet průřezu drenážních konstrukcí, ale jsou více využívány k vytváření rozsáhlých projektů ve stavebních organizacích a projekčních institucích. Na úrovni domácnosti a v soukromé výstavbě je mnohem jednodušší.

Mistři, kteří se zabývají instalací konstrukcí určených k odstraňování odpadních vod z domácností, tradičně pro vnitřní vedení v bytě nebo domě, mají průřez 50 mm. To stačí k zajištění hladkého odebírání tekutin. V některých případech, s velkým počtem bodů výtoků koncentrovaných na jedné podlaze, lze několik bodů snížit na jednu trubku o průřezu 70 - 75 mm.

Pokud jde o stoupačky, v budovách o výšce nejvýše 5 podlaží se tradičně používá průměr 100-110 mm. V horizontálním uspořádání je jedinou výjimkou vyprazdňování toalety, je vyrobeno nejméně 100 mm a nesmí překročit průřez stoupačky. Maximální délka kanalizačního potrubí od toalety ke stoupači 1m.

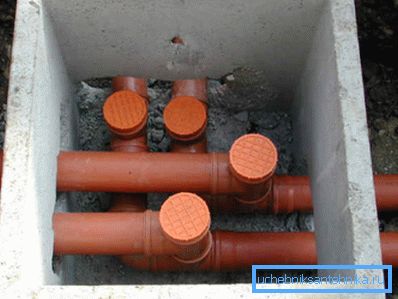

Kanalizace.

Důležité je, že někdy vzniká otázka, zda je nutné zvýšit průřez stoupačky, pokud je v koupelně bidet. Odborníci se domnívají, že je to zbytečné, pravděpodobnost současného vypouštění je téměř nulová. Kromě toho, je-li 100 mm dostatečné pro odvod kanalizací pětipatrové budovy, pak je zde místo pro bidet.

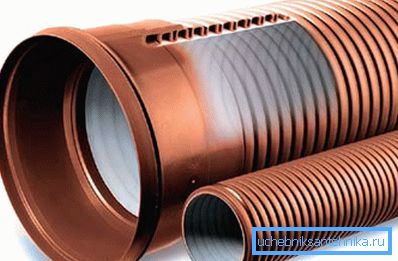

PVC pro odpadní vody.

Ventilační systém

Ventilační kanály z kanalizačních potrubí v domě jsou nepostradatelným předpokladem pro normální fungování celého systému. Aby bylo zajištěno, že ventilace nastavuje oddělené potrubí ventilátoru. Tvar, délka a úhel sklonu této struktury hrají velkou roli, v tomto případě je důležité zajistit bezpečný kontakt uzavřeného systému s okolím.

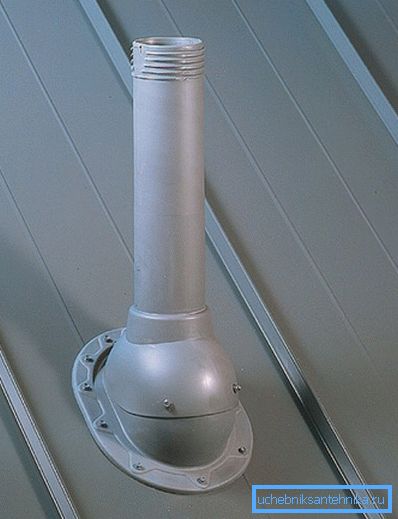

Odstranění zábavy.

Faktem je, že při velkém objemu současně vypouštěné kapaliny nebo vysoké výšky stoupaček se může v systému vytvořit vakuum. To není tak nebezpečné jako nepříjemné.

Vypouštěná atmosféra v systému může být kompenzována hydraulickými zámky. Jinými slovy, voda může být odváděna z toaletních mís a sifonů. Vyskytly se případy, kdy byla voda vyprázdněna z praček a myček nádobí.

K vyrovnání tohoto vakua je instalováno větrání z kanalizace. To znamená, že systém je vybaven ventilátorem, kterým se provádí výměna vzduchu.

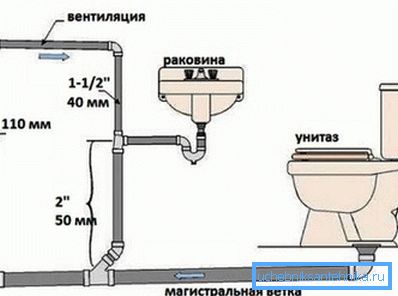

Rozložení toalety.

Důležité: ventilační systém ventilátoru nelze instalovat pouze v jednopatrových budovách, přičemž objem odtoků nepřesahuje průměr vnějšího potrubí směřujícího směrem ven. Jedná se o standardní soukromý dům s koupelnou, koupelnou, pračkou a několika umyvadly.

Úhel sklonu

Prakticky všechny takové systémy patří k gravitačnímu toku, takže je důležité, v jakém úhlu jsou kanalizační trubky namontovány. V závislosti na průměru konstrukce se může minimální hodnota pohybovat od 10 do 40 mm na 1 lineární metr systému. Představujeme vám tabulku průměrných hodnot při instalaci odtokových konstrukcí.

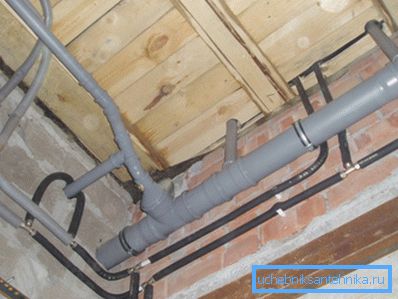

Rozložení kanalizace.
Instalatérské místo Sklon 1 p / m Vzdálenost od vodního uzávěru k odtoku bez ventilátoru v cm. Sekce potrubí
Koupel 30 mm 100 až 130 40 mm
Sprchová kabina 48 mm 150 až 170 40 mm
WC mísa 20 mm Až 1m 100 mm
Shell 12 mm Až 80 40 mm
Bidet 20 mm 70 až 100 30 - 40 mm
Kuchyňský dřez 36 mm 130 až 150 30 - 40 mm
Kombinovaná koupelna, umyvadlo a sprcha 48 mm Od 170 do 230 50 mm
Centrální odtok (stoupačka) 100 mm
Ohyby z centrálního stoupacího potrubí 65 - 75 mm

Neštandardní používání produktů

Plastové trubky byly vždy vhodným materiálem pro uspořádání různých druhů zařízení, které přímo nesouvisejí s profilem trubek.

Naši podnikaví lidé často vkládají tyto návrhy na nejvíce nečekané místa.

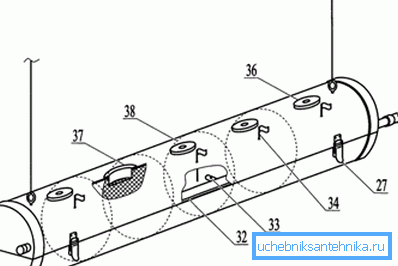

Schéma hydroponické instalace potrubí.
  • Vůdcem zde je samozřejmě větrání kanalizačních trubek. Kanálové systémy s hladkými stěnami vypadají mnohem lépe než standardní kovové ventilační kanály. Instalace takového zapojení se provádí rychleji a samotný systém je tichý, odolný a odolný.
  • Avid zahradníci vědí, že hydroponické instalace kanalizačních potrubí, vyrobené ručně, ve své účinnosti může překročit většinu možností sériové továrny, zatímco cena bude nízká.
  • V samoobslužných akustických systémech (subwoofery) se fázový střídač z kanalizačního potrubí často používá pro automobily, protože s jeho pomocí je snadné zvolit požadovaný zvuk nízkých frekvencí.
  • Vysavač pro domácnost není určen pro jemné, práškové materiály, jako je cement, může zde být užitečný cyklon z kanalizačních trubek. Video v tomto článku zobrazuje provoz takového zařízení.

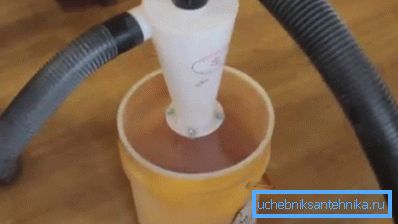

Cyklon z trubice.

Také na videu v tomto článku najdete více informací o tématu.

Závěr

Jak vidíte, kanalizační trubky jsou praktické a praktické konstrukce. Při správné instalaci budou sloužit po celá desetiletí. Kromě jejich přímého určení mohou být potrubí použity i na různých místech.

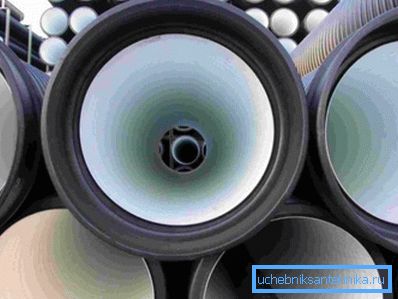

Polymerní potrubí pro kanalizaci.
