Kanalizace v samotném soukromém domě

06-03-2018
Trubky

Normální fungování soukromého domu není dnes možné bez rozsáhlého kanalizačního systému, který zajišťuje tok odpadních produktů životně důležité činnosti a plně splňuje všechny požadavky na stavební normy. To je důvod, proč uspořádání odpadních vod v domě by měla být znepokojena i ve fázi vývoje technického návrhu budoucí struktury.

Kromě toho je v procesu přípravy projektu vypracováno podrobné uspořádání potrubí s povinným označením míst instalace jednotlivých jednotek sanitárního zařízení. Předtím, než uděláte rozložení odpadních vod v soukromém domě vlastními silami, doporučujeme vám tento materiál číst.

Technické požadavky

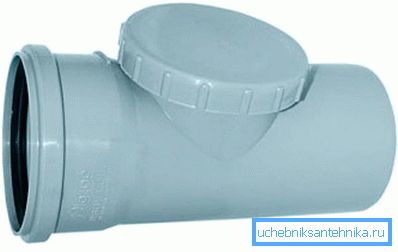

Audit

V souladu se standardním provedením musí být během instalace dodrženy následující technické podmínky:

  1. Trubky musí být položeny s mírným zkreslením k odtoku.
  2. Jejich průměr by měl odpovídat kapacitě celého systému jako celku.
  3. Aby se zabránilo vzniku blokád, nesmí připojovací obvod sanitárních zařízení obsahovat ostré ohyby.
  4. Systém musí mít prvky, které poskytují možnost jeho pravidelné revize.
  5. Dále by měla být zajištěna ventilační jednotka používaná k odstraňování škodlivých plynů.

Tip! Rozložení odpadních vod ve venkovském domku může být samovolné nebo nucené, včetně zvláštního čerpacího zařízení.

Článek bude zvažovat verzi gravitačního systému používaného v situacích, kdy se výpusty odpadních vod nacházejí v nevýznamné vzdálenosti od domu.

Sestavení systému

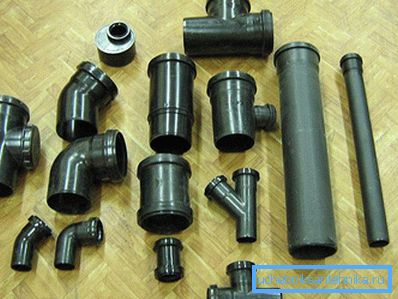

Sada kanalizačních trubek

V podstatě by měly být do kanalizačního systému gravitačního typu zahrnuty následující prvky:

  • centrální potrubí;
  • odvzdušňovací ventil;
  • soubor sanitárních zařízení;
  • vedení potrubí a prvky auditu.

Centrální stoupačka je obvykle umístěna v singulárním, avšak v silně rozvětveném systému může být více.

Tip! Bez ohledu na počet stoupaček se likvidace odpadu musí provádět v nejnižším bodě systému.

V tomto ohledu je třeba připomenout, že pro normální fungování každé stoupačky musí mít dva spojovací body. V jednom z nich (horní) je umístěna jednotka pro uvolňování škodlivých škodlivin pro zdraví a druhá (dolní) je vypouštěna do společného kanalizačního systému.

Horní uzel (nazývá se ventilátor) je nutný k odstranění nepříjemných zápachů, které se hromadí v potrubním systému, druhý je používán pro svůj určený účel..

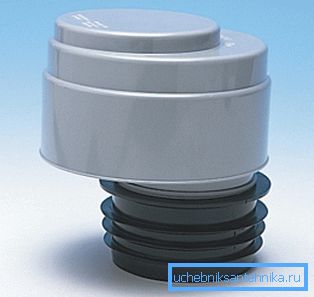

Vakuový ventil
Takzvaný vakuový ventil pracuje podle následujícího principu: Při odvádění odpadních vod v místech vzdálených od stoupacího potrubí vzniká určité vakuum, které vede k odtoku kapaliny a pronikání škodlivých plynů do místnosti.

Při normálním provozu systému je ventil obvykle v uzavřeném stavu. Ale jakmile tlak v něm klesá, okamžitě se otevírá a začíná "nasávat" vzduch z místnosti.

Tip! Při výpočtu požadovaného počtu ventilačních jednotek je třeba předpokládat, že na jedné podlaze musí být alespoň jeden ventil.

Nezávislá instalace

Instalace odpadních vod

Než zředíte kanalizační systém v domě, doporučujeme, abyste se lépe seznámili se složením nejjednoduššího odvodňovacího systému, který zahrnuje následující prvky:

  • kanalizace;
  • odvzdušňovací ventil;
  • větvičky;
  • montáž konektorů a adaptérů.

Při výběru velikosti trubek používaných k instalaci je obvykle založeno na následujících doporučeních:

  • pro toaletní mísy a bidety je žádoucí použít potrubí O 110 mm;
  • polotovary O 50 mm jsou vhodné pro připojení vany, umyvadla a sprchové kabiny;
  • pro uspořádání odtokových kanálů budete potřebovat předlitky o průměru 110 mm.

Práce na uspořádání domácích odpadních vod začína instalací centrálního stoupacího potrubí, který je namontován v souladu s dříve připraveným uspořádáním. Potrubí, které jsou jeho součástí, drží zvonek; jejich instalace by se navíc měla provádět ve směru od nejnižšího bodu dálnice směrem k výstupu ventilátoru. V průběhu instalace se ve stoupačce používají speciální odpaliště, které se používají jako revize umožňující přístup do oblastí se zvýšeným rizikem zablokování.

Tip! V souladu s požadavky SNiP by audity měly být instalovány na začátku stoupání, v oblasti takzvaných kolen a také na konci kabeláže. V případě, že kanalizace má dlouhé přímé úseky - revize se nastavují v přírůstcích cca 10 m.

Zároveň jsou namontovány odbočky, které jsou položeny vodorovně.

Montáž větví

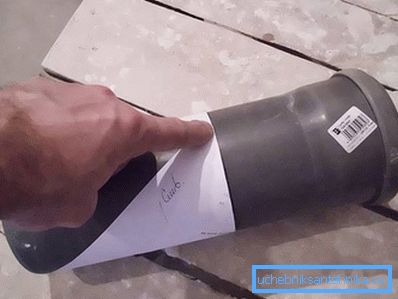

Označení trubek pro řezání

Systém odvodňovacích trubek slouží k připojení sanitárního zařízení, jako je toaleta, vana, umyvadlo nebo sprchový kout na centrální stojan. Je zřejmé, že průměry výtokových otvorů vodovodních armatur a místa připojení k potrubí by měly být stejné.

Tip! Pro připojení potrubí různých průměrů je nutné předem zakoupit speciální armatury.

Potrubí by navíc mělo podléhat následujícím podmínkám:

  1. Podle požadavků norem nesmí být maximální délka odboček větví větší než 10 m.
  2. Při montáži potrubí podél délky se doporučuje použít pilu na kov v průběhu práce, při níž je řez proveden přesně kolmo k podélné ose obrobku.
  3. Pamatujte také, že potrubní ohyby jsou položeny s mírným zkreslením směrem k toku. U trubek o průměru 50 mm by měl být minimální sklon 3 cm 1 m, zatímco u trubek o větším průměru tato hodnota je 2 cm 1 m.

Pravidla stylingu

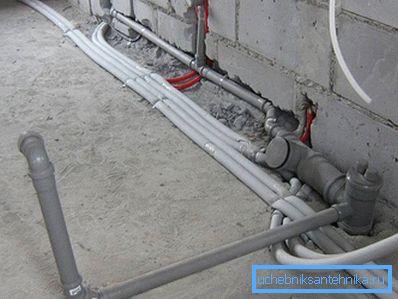

Kanalizace v domě
  1. Čím větší je velikost otvoru instalovaného sanitárního zařízení, tím bližší by měla být ke stoupači. Největší průměr je, jak je známo, uvolnění toaletní misky připojené k nejnižšímu spodnímu bodu kanalizačního kanálu.
  2. Centrální stoupačka by neměla mít "kolena" v úsecích umístěných přímo nad body řezu potrubí.
  3. Minimální sklon potrubí by se měl rovnat rozdílu ve výšce 3 cm o 1 lineární metr; nicméně změna sklonu v hranicích stažení není povolena.
  4. Kanalizační potrubí by mělo být pokládáno se stálým zvětšením jejich průměru ve směru od nejvzdálenějšího hygienického zařízení k stoupači.
  5. Zásuvky používané v kanalizačním systému nesmí být umístěny na místech, kde potrubí prochází stěnami a stropy.

V dekoračních boxech, které byly použity k uzavření potrubí, by měly být umístěny speciální otvory umístěné přímo naproti revizím. Takové uspořádání vám umožní mít volný přístup k revizím, když je třeba systém opravit.

Tip! Všechny stoupačky by měly být vybaveny větracími jednotkami s přímým přístupem do dobře větrané podkrovní místnosti nebo na střeše.

Závěrem je třeba poznamenat, že řádně navržené a dovedně instalované kanalizace odvedou vlastníka soukromého venkovského domu z nepotřebných potíží spojených s potřebou jeho pravidelné údržby a oprav.

Zveme vás ke čtení článků týkajících se uspořádání kanalizace v soukromém domě:

  • Odvodnění soukromého domu vlastním rukama.
  • Autonomní septik pro venkovský dům.
  • Zařízení žumpy v soukromém domě.
