Kanalizace: použití, regulační požadavky, alternativy

Co je to - kanalizace? Proč je potřeba? Existují nějaké regulační dokumenty, které by upravovaly její strukturu? V jakých případech a jak se můžete vyrovnat bez práva fanouška? Zjistíme to.

Co to je?

Kanálová trubka je částí kanalizačního systému, který slouží nejen pro pohyb odtoků, ale pro větrání. Jednoduše řečeno, potrubí spojuje kanalizaci s atmosférou.

Proč to potřebujete?

Existují dva důvody.

1. Stejně jako u jiných svislých potrubí je ve stoupači stoky tah. Zvýšení tlaku v horní části domácí kanalizace zcela přirozeně vede k tomu, že vzduch začne pronikat do obývacích místností pomocí neuzavřených spojů. Tento vzduch necítí jako růže.

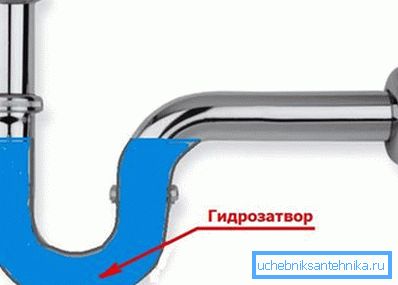

Poznámka: každé hygienické zařízení je vybaveno vodním ventilem. Prostřednictvím uvolnění umyvadla nebo sprchy neprojde vzduch; Klouby kolena sifonu a kanalizačního hřebene (vnitřní systém odpadní vody) však nejsou vždy utěsněny.

1. Při výpadu volley (současně proplachování ve dvou toaletách ve stoupači, vypouštění vody z několika lázní apod.) Je často situace, kdy je stoupačka plná. Předtím, než proudění vody vytvoří přední stranu vzduchu s nadměrným tlakem; tento vzduch je vydáván prostřednictvím auditů splaškové kanalizace bytové budovy nebo kanalizace kanalizačního septiku, žumpy apod. Ale za hromadou vody, která se pohybuje dolů, vzniká vakuum, které nasává vodu ze sifonů a narušuje provoz vodních bran. Zvuk šlehávající toalety nebo dřezu sama o sobě nedává majiteli radost; když předvede vlnu vůní - dvakrát nepříjemný.

Oba problémy jsou úspěšně řešeny jednoduchým propojením mezi horním bodem odpadního systému a atmosférou. Výsledný zápach způsobuje, že pachy opouštějí dům stokovou stoupačkou; při úniku volleytu je nasáván vzduch.

Regulační dokumenty

V současné regulační dokumentaci je uspořádání trychtých trubek nejméně dvakrát ovlivněno.

SNiP 2.04.01-85

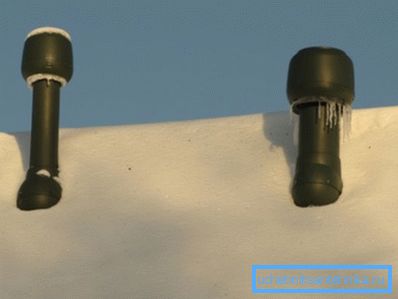

Podle odstavce 17.18 SNiP 2.04.01-85 musí být odvětrávána domácí nebo průmyslová odpadní voda. Větrání probíhá přes stoupačky; jejich výfuková část je vypouštěna přes větrací hřídel nebo přes střechu. Jaká by měla být výška stoupacího ramene?

Minimální vzdálenost od výfukového dílu stoupacího potrubí k nejbližšímu otevření balkonu nebo okna je 4 metry. S tím, co je instrukce spojena - myslím, že není nutné vysvětlovat.

SP 40-107-2003

Pravidla stavebního řádu SP 40-107-2003 v odstavci 4.8 samostatně určují případ využívané střechy. Podle něj by měla část výfuku stoupačky být skutečně rovna alespoň třem metrům; nicméně místo zařízení můžete jednoduše kombinovat čtyři nebo více stoupaček v technické patře nebo podkroví.

Komentář autora: v tomto případě s výtokem salva v jednom nebo dvou stoupačích, ostatní skutečně naplní úlohu nálevky pro ně. Nelze se však dostat pryč od tahu vytvořeného ve stoupačích: nejmenší porušení těsnosti u každého kloubu - a pachy proniknou do míst horního patra.

Pravidla

Jak přesně by měly být instalovány ventilátory?

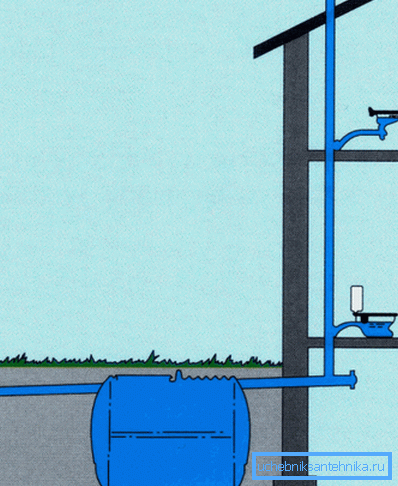

1. Přechody průměru (především jeho spuštění ve výfukové části potrubí) jsou nežádoucí. Při snížení průměru z 110 na 50 mm se propustnost stoupačky sníží přibližně o 5krát; nemusí být dostačující k vyrovnání poklesu tlaku vzduchu.

1. Vodorovné úseky potrubí jsou položeny se stejným sklonem jako kanalizace - 2 cm na lineární metr. Svah zabraňuje tvorbě vodních a vzdušných zácp.
2. Kanalizační stoupající otvory do podkrovní místnosti jsou špatným nápadem. Záležitost není jen v zápachu: vlhké odpařování zhorší izolaci, namáčí izolaci vlhkostí a způsobí hnilobu vaznicového systému.

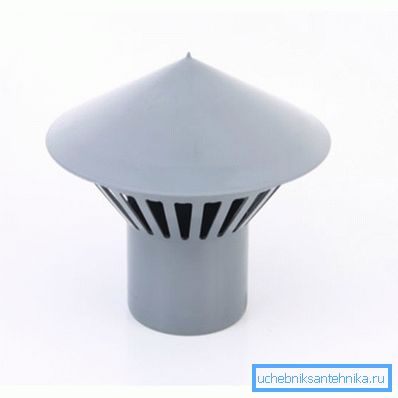

3. Je lepší poskytnout ventilátorový stojan s deflektorem (aka houba nebo deštník). Díky deflektoru se do stoupacího potrubí nedostane dešťová voda a odpadky; při větrném počasí zároveň zvyšuje průvan v potrubí, což zvyšuje účinnost větrání. Cena deštníku pro trubku 110 mm je od 120 do 200 rublů.

Výjimky

Je možné bez větrání kanalizačního systému?

Zde jsou standardní doporučení:

• Návrh a výstavba domů bez nálevky je povolen pouze v případě, že jde o jednopodlažní nebo dvoupatrovou stavbu.
• Současně v domě by mělo být víc než jedno WC a jedna koupel.

A zde je seznam případů, kdy i při nízkém počtu podlaží jsou ventilátory potřeba.

• Pokud je toaleta a koupelna oddělena v různých podlažích.
• Pokud je kanalizační systém položen s trubkou o průměru menším než 100 milimetrů (abyste byli upřímní, aby bylo možné připojit toaletu k tomuto potrubí, musíte mít vážné vývojové odchylky).

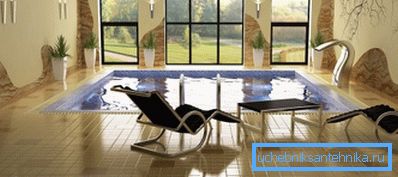

• Pokud je dům vybudován bazén.

• Pokud je místní čistička odpadních vod používaná k likvidaci odpadu hermetická (typickým příkladem jsou biologické hluboké čistící stanice).

Zvláštní případ

Obyvatelé v horních patrech často úplně rozebírají kanalizační stoupačku nad odpalištěm. Přísně řečeno, to nemůže být provedeno: jakákoli změna konfigurace inženýrské komunikace by měla nastat s požehnáním pracovníků v oblasti bydlení a veřejných služeb, což samozřejmě nikdy nedávají. Nicméně fakt zůstává: oprava na záchodě je někdy doprovázena odstraněním nevyužitých, z pohledu majitele bytu, potrubí.

Co dělat, když tato operace již vedla k poměrně předvídatelným výsledkům - stabilní zápach odpadních vod ve všech bytech horních pater podél stoupacího potrubí?

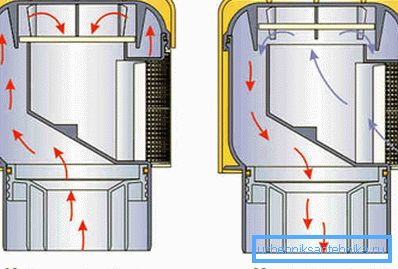

Nejjednodušším řešením problému je kanalizační vypouštěcí ventil. Co to je? Konstruktivní řešení mohou být různá, takže ne popisujeme mechanismu práce, ale funkčnost zařízení.

Zkrátka jde o zařízení, které umožňuje vzduch pouze v jednom směru. V normálním režimu je v horní části stoupačky vlivem přetlaku přítomen; Avšak odtokový ventil neumožňuje nasátému vzduchu s pachy a vlhkostí proniknout do místnosti. Vakuum vytvořené ve stoupači při výboji salva způsobí otevření ventilu a nasávání vzduchu.

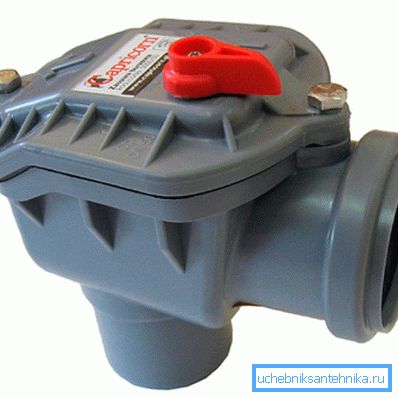

Je užitečné: ventily (vakuové) jsou vyráběny ve dvou velikostech - 110 a 50 mm. Ty se používají pro jednotlivé přístroje a pro kuchyňské kanály v některých domech starých projektů.

Poznámka: Podtlakový ventil není všelékem. Vůně v apartmánech na stoupači nebudou jen při úplném utěsnění celého spojení. Takže všechny přípojky sifonů a popruhů s potrubí jsou nutně dodávány s manžetami.

Tipy

Autor, založený na svých zkušenostech, si dovolí přidat několik připomínek k standardním doporučením.

Dům se dvěma toaletami a vany - jedna koupelna na každém patře - fungovala perfektně po dobu jednoho roku bez výstupu ventilátoru. Vůně nebyly pozorovány. Přísně synchronní proplachujte dvě toaletní mísy - neobvyklá událost; Vana nebo sprcha s moderními odtokovými mřížkami s poměrně malou kapacitou, tím více odpadních vod nebude přetečení.

Při navrhování umístění výstupu ventilátoru byste měli určitě zohlednit převládající směr větru. Vůně se mohou rozšířit na vzdálenost, kde je v SNiP 2.04.01-85 předepsáno více než 4 metry.

Neměli byste dělat výfukovou část stoupacího potrubí je podstatně delší, než požaduje regulační dokumenty.

Čím delší je potrubí, tím méně je pravděpodobné, že se zahřívá po celé délce vlhkého a teplého vzduchu, který stoupá z domu. A na chladných stěnách to nevyhnutelně zmrzne led, postupně snižuje vůli na nulu. V bytových domech je významnou částí zimních stížností obyvatel přesně zápach odpadních vod, který se objevil kvůli dopravní zácpě.

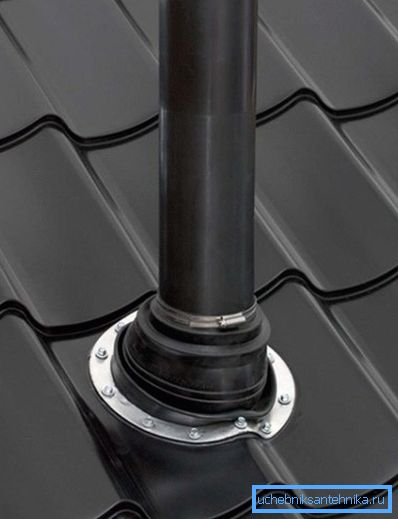

V soukromém domě s instalací odpadních vod s vlastními rukama může být výstupní otvor ventilátoru uvolněn nejen přes střechu, ale také přes libovolnou ze štítů. To výrazně zjednoduší jeho hydroizolaci.

Závěr

Doufáme, že naše doporučení pomohou čtenáři při navrhování nebo modernizaci vlastního kanalizačního systému. Jako vždy video v tomto článku obsahuje další tematické materiály. Úspěchy!
