Kanalizace jako důležitý prvek kanalizační sítě: účel a

Co je ventilátor, pravděpodobně zná toho, kdo se aspoň jednou věcně zabýval uspořádáním kanalizace. Nicméně povrchní znalost tohoto prvku nestačí, a proto doporučujeme pečlivě prostudovat níže uvedené informace. Potom bude drenáž správně navržena a celý systém bude fungovat "jako hodiny".

Proč je potřeba?

Systém likvidace odpadních vod musí fungovat podle určitých pravidel. A jedním z těchto pravidel je komunikace všech potrubí s atmosférou, která vyrovnává tlak a ventilaci. Fanvírací trubky nám slouží právě pro tento účel.

Pochopme fungování tohoto prvku podrobněji:

• Při vypouštění se kanalizace začnou pohybovat dolů po stoupači a v horních částech potrubí dochází k depresi vzduchu.
• Částečně je to kompenzováno pohybem vody v sifónech, ale s jednorázovým masovým odtokem (například když stlačíme tlačítko na toaletní misce) nemusí být dostatek kapaliny k vyrovnání negativního tlaku.
• V důsledku toho jsou všechny sifony nad stoupačkou vysušeny a nepříjemné pachy kanalizace začnou pronikat potrubím. Samozřejmě, že mohou být zablokovány s pravidelnou částí vody, ale až do dalšího použití kohoutků, "aroma" bude distribuována v prostorách téměř neomezená.

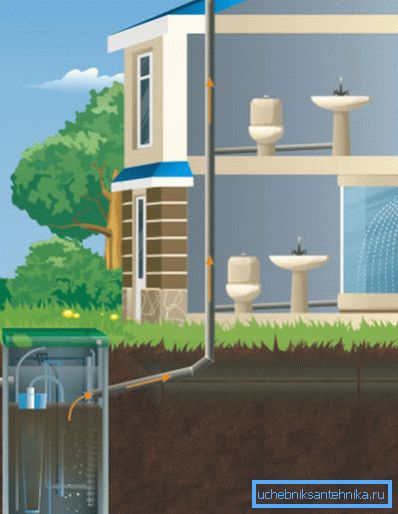

Tento problém je vyřešen instalací speciálního potrubí, nazývaného cesty. Zabezpečuje, aby do systému vstoupilo potřebné množství vzduchu, zatímco nedochází k nárůstu tlaku a sifony nejsou vyprázdněny.

Instrukce doporučuje instalaci tohoto prvku:

• V jednopatrových budovách vybavených stoupačkou o průměru nejvýše 50 mm.
• Ve dvoupatrových budovách, pokud ve druhém patře jsou sanitární zařízení, které jsou zdrojem kanalizační vody.
• V bytových domech.
• V domcích s bazény, saunami a dalšími konstrukcemi, které jsou charakterizovány "salvou", vypouští velké množství vody.

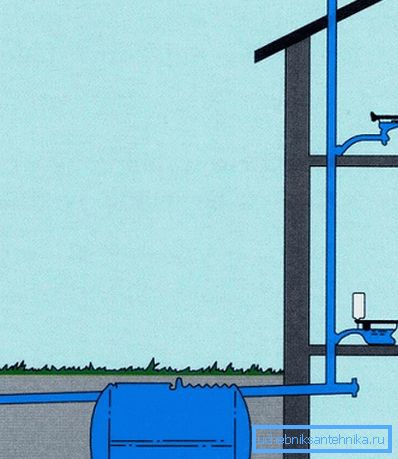

Současně není ventilátor v soukromém domě s poměrně silným stoupačkem (110 mm) žádným způsobem povinný. Je-li součet průměrů všech odtoků menší než průměr stoupacího potrubí, může být jeho instalace zrušena: proud vody ještě nebude schopen zablokovat celý průtok potrubí.

Dávejte pozor! Větrání septiku bez trysky není také pravděpodobné, že by fungovalo tak, jak to potřebujeme: dokonce i v případě částečného biologického čištění odpadních vod se pachy rozšíří.

Montážní technika

Instalace potrubí

Instalace nebo výměna trychtýřové trubky v bytě se obvykle provádí přímo v procesu opravy. Důvodem je vysoká náročnost pracovního procesu, stejně jako velké množství ničení, které je doprovází: rozměry trychtýře jsou takové, že díry ve stropě budou muset být poměrně velké.

Samotný detail je pokračováním stoupání a může být namontován z nejjednodušších materiálů.

Další věc je, že výběr prvků a jejich instalace by se měl řídit řadou pravidel:

1. V ideálním případě by měl být průměr trychtýřovitého potrubí shodný s průměrem stoupacího potrubí (v obou případech je nejlépe 110 mm). Takže nejenže ulehčíme naše životy během instalace odmítáním adaptérů, ale také garantujeme vyrovnání tlaku.
2. Vnější část potrubí musí být umístěna tak, aby se odváděný vzduch co nejrychleji rozptýlil a nepříjemný zápach se nerozšířil.. Z tohoto důvodu je obvykle nástěnná trubka ve vícepodlažní budově vystavena na otevřené střeše a v soukromé domácnosti je umístěna dále od sousedních pozemků.
3. Je také velmi důležité dodržet správný teplotní poměr: spodní část potrubí musí být nutně ve vyhřívané místnosti a horní část - v chladném. Pouze v tomto případě bude optimální směr a rychlost pohybu vzduchu v systému.

Tip! Umístění výstupu do podkroví je přísně zakázáno!

Samotný proces instalace pro více či méně zkušeného průvodce není obtížný:

• Jako materiál používáme litinovou nebo plastovou trubku. Litina se vyznačuje vysokou cenou a velkou hmotností, ale taková konstrukce je prakticky "věčná". Na druhé straně je plast snadněji zpracováván, protože začátečníci by měli tuto možnost zvolit.
• Začněte instalovat ze spodního montážního bodu umístěného ve stoupačce nebo na základové desce.

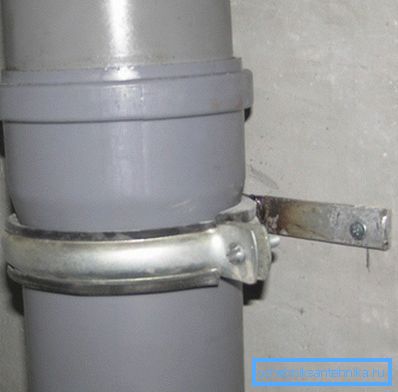

• Trubka ventilátoru je umístěna přísně svisle a upevňuje se k nosným konstrukcím pomocí hadicových svorek na kotvích.

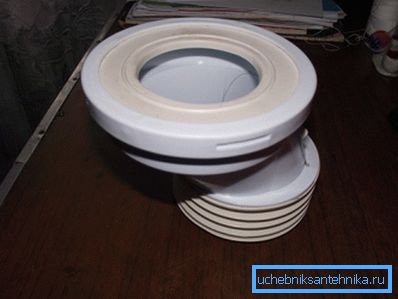

• Po dokončení práce instalujeme adaptér s kohoutem pro pračku (v případě potřeby) a toaletní mísu.

• V některých případech (kdy stoupačka prochází v bezprostřední blízkosti obytných prostor) může být požadována izolace šumu. Nejjednodušší je realizovat pomocí postřikové polyuretanové pěny nebo uspořádání obalu z pěnového polystyrenu.

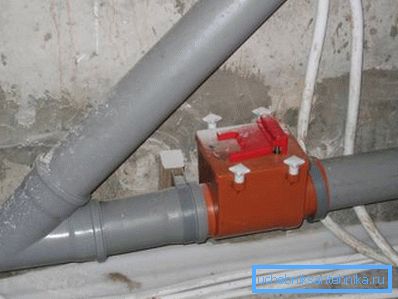

Zpětné ventily

Při popisu procesu instalace systému není možné takový prvek ignorovat jako zpětný ventil.

Tato část provádí řadu funkcí:

• Nejprve ventil zabraňuje zpětnému pohybu odtoků, zabraňuje vniknutí vody do kanalizace, výkalů do toalety atd.
• Za druhé, zařízení zabraňuje návratu do systému mechanických částic, které mohou vést k poškození ventilů.
• Za třetí, díky ventilům na kanalizačním systému se hlodavci nemohou pohybovat, a v jižních oblastech - a plazů.
• Nakonec instalace takové části přispívá k vyrovnání tlaku v případě chyb při pokládání potrubí: částečná kompenzace pro nedostatečný sklon je zcela možná.

Podle návrhu jsou ventily rozděleny na vnitřní a vnější:

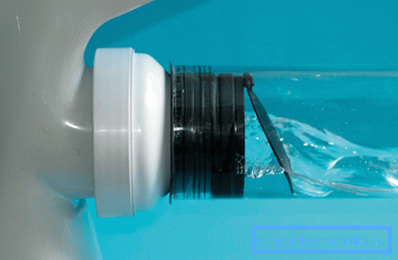

• Vnitřní ventil je namontován pomocí speciální vložky, která je umístěna v průchodu potrubí. Chcete-li nainstalovat předmět odmaštěný a vyčištěný, umístěte jej do zvoleného místa. Nyní s průchodem odpadní vody se otevře ventilový list a v nepřítomnosti zůstane uzavřený.

Tip! Vnitřní ventil je namontován bez použití silikonových maziv a tmelů - pouze "suchý"!

• Venkovní model funguje podle podobného principu. Pro instalaci do potrubí je nainstalován speciální adaptér.

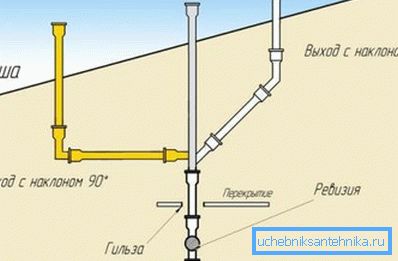

Odstranění ventilačního kanálu

Samoobslužná instalace ventilátorového systému zajišťuje instalaci odvzdušňovacího potrubí.

Zde stojí za to dodržovat tato doporučení:

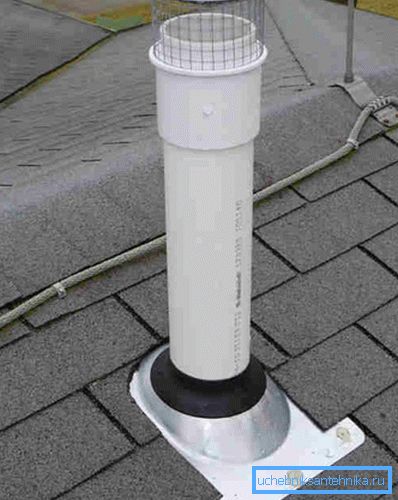

• Pro plochou nevyužitou střechu musí být velikost ventilační části minimálně 50 cm. Čím vyšší je hřeben hřebene střechy, tím delší musí být trubka na ní.

Tip! Pokud ve vaší oblasti vybuchne silný vítr nebo dojde k velkému poklesu sněhu, dbejte předem na posilování ventilačního záběru s prodloužením.

• Pokud je střecha aktivně používána nebo používána například pro pěstování rostlin, musí být odvzdušňovací trubka zdvižena nejméně o 3 m.
• Odvzdušnění potrubí nelze kombinovat do jednoho pouzdra s větracím kanálem nebo komínem.
• Pokud jsou v blízkosti otevřené okna nebo balkony, minimální vzdálenost od nich k řezu potrubí je 4 m.

Samotný design nezajišťuje další příslušenství, které by usnadňovalo odsávání kapuce. Rovněž není žádoucí instalovat přepážky nebo podobná zařízení, protože vedou ke vzniku kondenzátu a ke snížení propustnosti.

Ve výjimečných případech je povoleno odstranění trychtýře stěnou, ale zde platí SNIP požadavek, podle něhož je stále nutné zvýšit trysku nad úroveň střechy. Takže vnější segment by měl být dlouhý, spolehlivě ho upevňovat na nosných konstrukcích.

Závěr

Kanalizační potrubí je téměř povinným prvkem. Můžete to udělat bez jediných jednopatrových domů, ale i tam byste měli myslet na řešení problému nepříjemného zápachu. Instalace takového zařízení je spojena s významnými náklady na pracovní sílu, takže je nejlepší provést to spolu s instalací samotného odvodňovacího systému. Použitá technologie je podrobněji popsána v videu v tomto článku.
