Kanalizace a další prvky městského kanalizačního systému

04-06-2018
Trubky

Většina lidí, kteří jsou daleko od vodovodních zařízení, ví o městských splašcích pouze to, že vertikální potrubí v koupelně se nazývá stoupačka a kanalizace je něco nepochopitelného, ​​který je skrytý v studně. Dnes se budeme muset seznámit se zařízením odpadového systému - od vnitřního vedení až po čistírnu odpadních vod. Takže začneme.

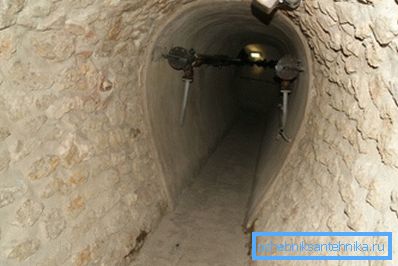

Jedním z exponátů kanalizačního muzea v Paříži je místo starého sběratele.

Intra-house systém

Začneme s částí systému na odstraňování odpadů, který se nachází uvnitř stěn domu.

Comb

Co je to kanalizační hřeben?

Toto je název interní kabeláže. Získalo jméno z tvaru, který je charakteristický pro byty s přilehlou koupelnou a kuchyní: tři kohoutky na vodorovném potrubí (pro kuchyňský dřez, umyvadlo a koupel) opravdu připomínají hřeben.

V minulém století až do 80. let tradiční materiál pro hřeben byl litinové trubky a litinové kování. Zuřivé spojky byly zasaženy kabolovým (antiseptickým impregnovaným organickým vláknem) a rozmazány cementovou maltou. Méně časté se utěsnění roztavené síry používá k utěsnění sloučenin.

Upozorňujeme, že při odstraňování těchto sloučenin vlastním rukama je třeba je ohřívat pomocí vysoušeče vlasů, hořáku nebo ventilátoru. Práce se provádí pouze v plynové masce nebo respirátoru. Pokyn se týká skutečnosti, že výpary jsou výlučně žíravé: mohou způsobit paralýzu dýchacích cest.

V domovech postavených na konci minulého století dominují pevné PVC hřebeny. V dnešních novostavbách je kanalizace uvnitř bytů umístěna převážně ze stejných PVC trubek; nicméně se stala národním týmem a běží na zásuvkách s gumovými O-kroužky. Spolu s PVC se používá polypropylen a zřídka i polyethylen.

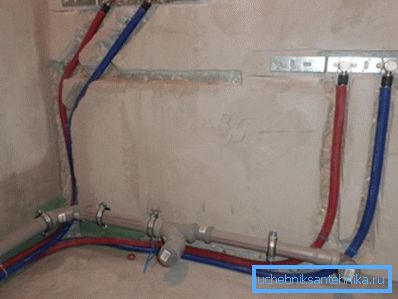

Moderní plastový hřeben.

Risery

Hřebeny, které se nacházejí nad ostatními byty, kombinují kanalizační stoupačku. Vývoj použitých materiálů byl poněkud kratší než v předchozím případě: od litinových stoupaček se stavitelé okamžitě přepnuli na prefabrikovaný plast.

Stoupačka je dodávána s revizemi - poklopy pro čištění blokovacích kanálků.

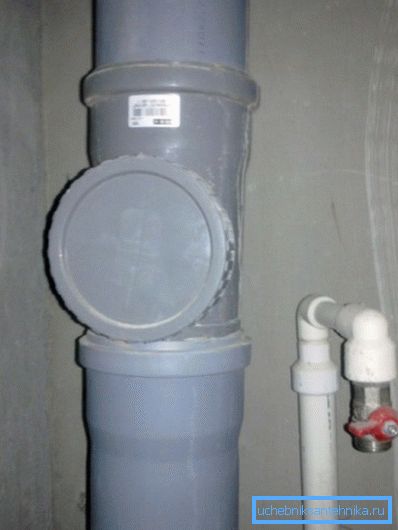

Prefabrikovaná trubka s revizí k čištění bloků.

Uspořádání revizí je normalizováno; musí být přítomni:

  • V prvním patře budovy;
  • V horním patře;
  • Když podlahy domu přes pět - každé tři patra.

Z výše jsou stoupačky otevřené; zajišťuje větrání kanalizačních systémů. Je přijatelné kombinovat několik stoupaček s běžným ventilátorem (ventil).

Ležněvka

Kanálová stropní dlažba je vodorovná trubka, která spojuje několik stoupaček a vede do výstupu do studny. Jeho pokládání se provádí s konstantním sklonem po celé délce ve směru pohybu výtoku. Protisměrné svahy jsou nepřijatelné: stane se místem neustálého blokování.

Svah závisí na průměru potrubí:

Průměr Sklon, centimetry na metr
50 mm 3.5
100 mm 2
150 mm 1
200 mm 0.8

Stejně jako ve stoupači, střešní plášť bytového domu pravidelně potřebuje čištění.

Audity nebo pohodlněji šikmé odpaliště s kohouty orientovanými proti pohybu odtoků jsou instalovány:

  • Rohování (pokud není možné vyčistit ohyb jinou revizí nebo odpalištěm);
  • S průměrem bednění 100-150 mm - každých 15 metrů;
  • S průměrem 200 mm - každých 20 metrů.

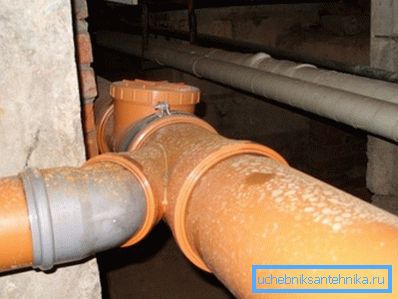

Revize na přímém místě bednění.

Uvolněte do studny

Skončí prknem. Uvolnění se vejde do půdy pod úrovní mrazu. Její začátek je nezbytně dodáván s čajem nebo revizí pro čištění.

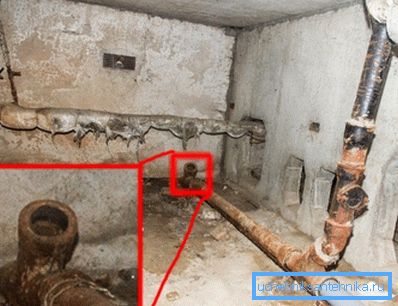

Tee před uvolněním.

Maximální délka uvolnění z revize do osy vrtu je omezena svým průměrem:

Průměr Maximální délka
50 mm 8 m
100 mm 12 m
150 mm a více 15 m

Pro pokládku do země se zpravidla používá litinová trubka. Její cena je výrazně vyšší než cena jakéhokoliv druhu plastu; ale tuhost prstence je také mnohem vyšší: úbytek země pod hmotností auta jej nezpůsobí poškození.

Důlní kanalizace, sběrač

Dobře

Stěny kanalizační studny jsou obvykle železobetonové prstence se švy a sponami zabudovanými do malty, které umožňují sestupovat do ní bez dalšího příslušenství. Kryt - litinový poklop; spodní - betonový podnos.

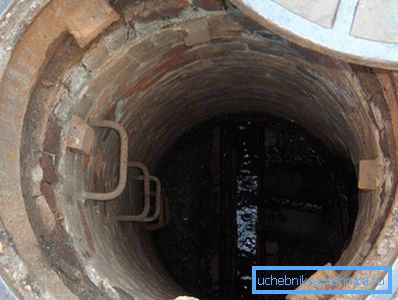

To však není jediná možnost. Na fotografii - stará studna s cihlovými zdmi.

Jak je snadné odhadnout, studny podél bytové budovy jsou umístěny přesně naproti výpusti. Mezi sebou jsou spojeny litinovou trubkou o velkém průměru (200-300 mm), položenou v dolní nebo trochu vyšší úrovni (v případě diferenciálních vrtů, kompenzující sklon oblasti).

Důležité: v hlubokých vrtech se může hromadit metan a další plyny vznikající v procesu organického rozpadu. Samy o sobě nejsou považovány za vysoce toxické; nicméně minimální množství kyslíku ve vzduchu může způsobit udušení a dokonce ztrátu vědomí. Při vyčištění problému nebo v zásobníku je nutné provést pojištění.

Všechny odtoky od domu k kolektoru jsou dodávány s průlezy. Krok mezi nimi av tomto případě závisí na průměru potrubí.

Průměr Maximální vzdálenost mezi jamkami
150 mm 35 m
200 - 450 mm 50 m
500 - 600 m 75 m

Sběratel

Jednoduše řečeno, sběratel je hustá trubka, která nese odtoky celého města nebo jeho jednotlivých oblastí do čistírny odpadních vod.

Jaké materiály lze pro jeho konstrukci použít?

  • Nejstarší ze současně fungujících sběratelů jsou postaveny z cihel..

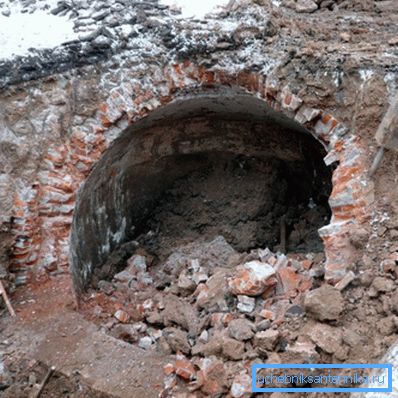

Zříceniny cihlového sběrače.
  • Většina stávajících konstrukcí je zhotovena z železobetonu.. Vedle konstrukce prefabrikovaných konstrukcí z kruhů jsou monolitické kanalizační kanály často postaveny v obřích městech s obrovskými objemy výpustí: bednění je naplněno betonem na místě.
  • Konečně se v poslední době stávají populární plastové trubky.. Problém nízké tuhosti prstence je řešen jejich obrubou. Aby vlnitá plocha nevytvářela blokády, je potrubí vyrobeno dvouvrstvé, s hladkým vnitřním povrchem.

Jak jsou napojeny kanalizace a odpadní vody jednotlivých mikrodistrů? S pomocí stejné studny: umožňuje revidovat samotný kolektor a v případě potřeby vyčistit nasávací potrubí.

V těch vzácných případech, kdy terén neumožňuje pohyb odpadních vod gravitací, je vybudována tlaková kanalizace. Během výstavby se používají výrobní fekální čerpadla a tlakové potrubí z polyethylenu: pokud odtlakování gravitačního potrubí nevede k žádným vážným následkům, pak nehoda na kanalizaci s nadměrným tlakem, jak jste pochopili, vůbec nezdobí město.

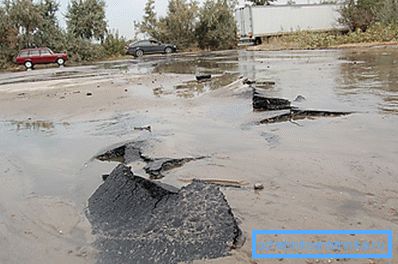

Důsledky nehody na tlakovém potrubí.

Závěr

Zvážíme naše známé s kanalizačním systémem, byť poněkud povrchní. Jako vždy video v tomto článku nabídne čtenáři další informace. Úspěchy!
