Kabel pro vytápění

V zimě se často vyskytuje poleva na střeše a roztavená voda se roztaví a zmrzne, aby vytvořila závěsné rampouchy. Ale to neohrozí pouze nehody, voda zmrzlá v žlabu může zničit, protože voda se roztahuje, když zmrzne. Nenechte se překvapit, když uvidíte na mrazivém zimním ránu, že váš odvodňovací systém praskl. V tomto případě je nutné pokračovat v opravách, což následně povede k nepředvídatelným odpady.

Před začátkem chladného zimního období je třeba dbát na to, aby nedošlo k takovým potížím. Ale co může být provedeno tak, aby kapalina v odvodňovacích systémech nezmrazila a nezatěžují se rampouchy? Budeme muset organizovat vytápění. To nejenže zůstane nedotčené, ale také ochrání vás a vaši domácnost před nehodami. To vám pomůže ohřívat kabel pro odvodnění. Zjistěte, který kabel pro odtok je lepší vybrat, a jak můžete udělat vytápění celého systému vlastním rukama.

Odkud se objeví mráz a rampouchy

Odkud pochází led na střeše, protože v zimě nepršuje a nikdo na horní plochu neleží vodu. Dvě faktory ovlivňují tvorbu mrazu.

Teplotní rozdíl den a noc. Zvláště tento faktor má svůj vliv v raném období jara, kdy během dne je sníh zasažen slunečním teplem a tok se na střeše postupně zavádí do systému odvodnění. Při nástupu v noci se teplota vzduchu mění a dosahuje bodu pod nulou, což vede k tomu, že voda z taveniny začne mrznout. Tak se vytváří led v žlabách a potrubích. Totéž platí pro překrytí střechy, když z ní visí rampouchy. Uvědomte si, že celý návrh odtoku není navržen tak, aby odolával mimořádné hmotnosti. Pokud v určité části expanze nevznikne prasknutí, může se snadno rozlomit a neschopnost nést hmotnost ledu. V takovém případě je musíte úplně změnit.

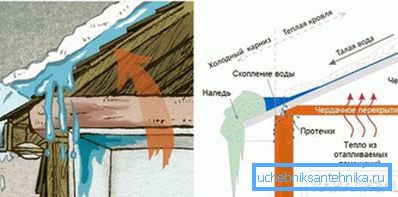

Účinek "teplé střechy". Často, vývojáři dělají střechy nebo teplé podkroví. Pokud je střecha špatně izolovaná, může dojít ke ztrátě tepla. Ukazuje se, že i v zimě, kdy je teplota pod nulou, se začne sněžit tání, protože místnost je zahřátá a i když trochu se střešní kryt zahřívá. Takže schéma je stejné jako v prvním případě: když proudí dolů, voda ochlazuje a znovu zmrzne. Důsledky jsou stejné. Ale v tomto případě instalace topného kabelu v odvodňovacích potrubí nevylučuje samotný problém, ale pouze důsledky: tvorba ledu a rampouchů. Je samozřejmě lépe řešit problém sám o sobě, nikoli příznakem, zahřátím střechy.

Aby se zabránilo zahřátí střechy v zimě, profesionálové doporučují tzv. Studenou střechu, pokud není odvětrávaná podkroví ohřívána uvnitř. Dalším bodem je správné provedení střešního dortu, kde je izolace vybrána dostatečně silně a je zde větrací štěrbina. Nicméně není 100% zárukou, že problém bude zcela vyřešen. Pro spolehlivost je lepší provádět vytápění odtokového systému. Ale vzniká otázka, který kabel je lepší vybrat?

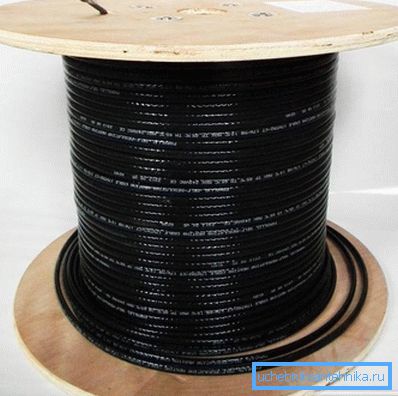

Výběr topného kabelu

Aby se zabránilo vzniku mrazu na přesahy a v odtokovém systému, používají se topné kabely, které se v dnešní době stávají stále oblíbenějšími. Ale jak si vybrat takový kabel tak, aby účinně plnil svůj úkol a je ekonomický? Nejprve je třeba poznamenat, že na trhu jsou dva typy topných kabelů, které jsou vhodné pro vytápění:

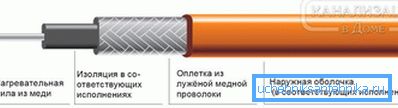

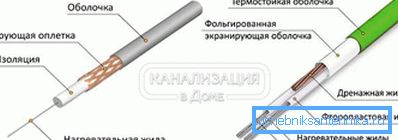

1. Odporový kabel. Vypadá to jako jednoduchý kabel, který se skládá z kovového vodiče pokrytého izolací. Zvláštností kabelu je, že má konstantní odpor, konstantní teplotu topení během provozu a konstantní výkon. Ohřev prvku nastává připojením kabelu k uzavřenému okruhu elektrické energie, to znamená, že pracuje ze zásuvky.

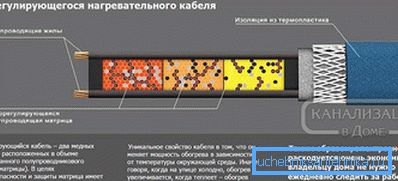

2. Samoregulační kabel. Tento typ má velký potenciál pro ohřev převisu střechy a odvodnění vody. Je technologičtější než odporová a skládá se z matrice (samoregulačního prvku vytápění), vnitřních a vnějších izolačních plášťů a stínění. Zvláštnost takového kabelu spočívá v tom, že matrice reaguje na okolní teplotu, a když je teplota snížena nebo zvýšena, mění stupeň ohřevu.

Při výběru kabelu pro vytápění je třeba vzít v úvahu specifika provozu, protože bude ovlivněn vnějším prostředím a negativními teplotami. Věnujte pozornost vnějšímu polymernímu plášti výrobku, který si uchovává svou pevnost a těsnost v různých podmínkách. Kabely by měly mít následující výkonnostní charakteristiky:

• Pracujte při vysoké vlhkosti. Vliv vlhkosti, který bude vždy přítomen, by neměl ovlivňovat výkon celého topného systému. Musíte pečlivě izolovat kabelové připojení, abyste se ujistili, že jsou těsné.
• Vysoká mechanická pevnost. Důležitým ukazatelem je, že vnější ochranný plášť bude vystaven různým vnějším vlivům: jedná se o těžkou váhu sněhové pokrývky, krupobití, ptáky, kteří chtějí pokládat kabel atd. Plášť musí odolat všem zátěžím a zachovat jejich celistvost.

Kterýkoli ze dvou typů kabelů může účinně provádět ohřev kanalizací a překrytí střechy, protože každá z nich má své vlastní vlastnosti, výhody a nevýhody. Abychom usnadnili úlohu výběru produktu, zvažte tyto funkce.

Odporové nebo samoregulační

Princip fungování odporových modelů spočívá v tom, že při zapnutí se elektrická energie přemění na tepelnou energii. Hlavním rozdílem těchto kabelů je jejich přijatelná cena a spolehlivost během provozu. Faktem je, že design kabelu je poměrně jednoduchý. Existují modely s jedním jádrem - nižší výkon a silnější - se zvýšeným výkonem. Nejčastěji jsou tyto vodiče vyrobeny z měděného drátu. Avšak tak, že během práce nevyvolává elektromagnetické záření, je k dispozici speciální stínění. Vykonává také funkci uzemnění vodiče. Pro ochranu vodičů před vnějšími vlivy a zabránění zkratu je k dispozici vnější plášť polymeru.

Vzhledem k síle elektrického proudu, který prochází vodiči, se povrch kabelu zahřívá, což způsobuje, že v tomto případě vydává teplo do vnějšího prostředí, ke skluzu a přesahu střechy, aby roztavil sníh. Uvažujme také některé funkce provozu těchto topných prvků:

1. Maximální délka takového kabelu je asi 200 m.
2. Řezání kabelu je opět zakázáno, protože může ovlivnit jeho výkon. Doporučuje se předem provést všechny výpočty, zjistit celkový počet záběrů, které potřebujete, a zvolit optimální délku pevného kabelu.
3. Při nákupu je mnohem efektivnější koupit kompletní sestavu najednou, v níž není jen samotný kabel, ale také ovládací zařízení a upevnění.

Tyto kabely mají některé významné nedostatky. Jednou z nich je vysoká spotřeba elektrické energie, která ovlivní vaše účty. K zajištění dobrého vytápění potřebujeme modely, jejichž jmenovitý výkon se pohybuje od 100 do 180 W / m. Další významná nevýhoda spočívá v tom, že podmínky, v nichž mohou být různé části kabelu umístěny, se liší. Některá oblast může být ve vzduchu, druhá pod listí, třetí pod sněhem apod. Ale záchvat je, že přenos tepla z celého kabelu je stejný. Proto tání sněhu potřebujete určité množství tepla, které bude zbytečné v jiných oblastech, které takové zahřívání nevyžadují. Ukázalo se, že vytápění střechy a odtoku, jste nést některé ztráty a topení je neefektivní.

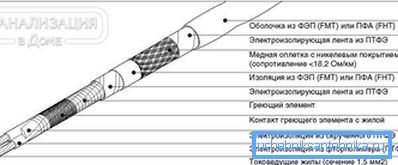

Alternativou je typ takových kabelů se zónovým ohřevem kabelu. Vzhledem k konstrukčním vlastnostem nedochází k ohřevu kabelu na jeho povrchu, ale pouze v určitých oblastech. Dalším řešením je volba kabelů s různými odpory.

Tip! Průměrná cena těchto výrobků závisí hlavně na jejich konfiguraci a výkonu. Například nejběžnější kabel bez přídavného vybavení lze zakoupit za 100 rublů na 1 m.

Úplně jinou věcí je samoregulační kabel. Tato volba je mnohem hospodárnější a výhodnější. Je ideální pro vytápění, protože hlavní výhodou kabelu je, že spotřebuje méně energie a reguluje výkon samotného proudu v závislosti na okolní teplotě. Skládá se také ze dvou vodivých drátů, které vytvářejí odporový efekt. Pouze tyto vodiče jsou spojeny speciální matricí, která reaguje na teplotní výkyvy. Čím nižší je teplota, tím více se ohřeje kabel a naopak.

Existuje však jedna významná nuance, která se týká ohřevu odtoku tímto kabelem. Hlavní nevýhodou těchto kabelů je jejich vysoká cena, takže instalace takového kabelu do kanalizace je velmi nákladná. Proč Protože v zimě teplota okolí vždy klesne pod nulu. Ukázalo se, že kabel bude fungovat nepřetržitě a to v maximální možné míře a nebude prakticky možné samoregulaci. Výsledkem je, že pokud jde o funkčnost, efektivita takového kabelu přichází k tradičnímu odporovému kabelu, ale za to jste zaplatil jen několikrát dražší.

Přesto je to možné napravit, pokud dodatečně zakoupíte jednotku pro nastavení síly příchozího proudu. Pokud takovou jednotku přepnete teplotním čidlem, můžete nastavit vytápěcí výkon sami, v závislosti na venkovní teplotě vzduchu, což vám dává zvláštní možnosti.

Vlastní samoregulační kabel:

• skvělá hodnota. Střední modely s výkonem 15 W / m. bude vás stát od 210 rublů za 1 mp;
• bezpečnost a spolehlivost;
• ekonomika a jednoduchost;
• Po čase se polymerová vložka rozpadne, protože má určitý počet pracovních cyklů. Potom se stupeň proudového vedení výrazně sníží.

Vezmeme-li v úvahu všechny výše uvedené faktory, můžete se rozhodnout, který topný kabel preferujete. Vše závisí na vás a vaší touze. Profesionálové doporučují kombinovat samoregulační kabely s odporem, pak se zvýší účinnost a kvalita vytápění. Například v střešní části mohou být použity odporové kabely, které mají konstantní teplotu a efektivně ohřívají přesahy ze sněhu a ledu. Samozavírací kabely však mohou být namontovány v odtokovém systému v žlabách.

Tip! Když mluvíme o výpočtu spotřeby energie a energie kabelů, pak pro odporové modely nejlepším řešením jsou výrobky, jejichž výkon je 18-22 W / m. Při výběru samoregulačních kabelů věnujte pozornost modelům 15-30 W / m.

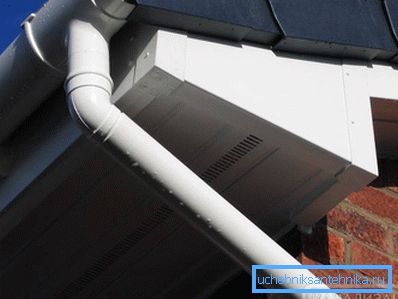

Tip! Zvažte skutečnost, že pokud je odvodňovací systém vyroben z polymerních materiálů, pak je maximální výkon těchto kabelů 17 W / m. a ne více. V opačném případě hrozí nebezpečí poškození odtoku nadměrným teplem.

Jediné, co musíte udělat, je vypočítat správné množství materiálu a zakoupit jej v obchodě.

Součásti topného systému pro odvodnění

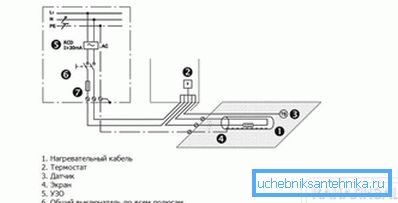

Měli byste vědět, že kromě přímých topných kabelů obsahuje topný systém i další komponenty:

1. K upevnění kabelů na místě.
2. Řídící deska Toto zařízení obsahuje: třífázový jistič, ochranné zařízení pro vypnutí systému s citlivostí 30 mA, čtyřpólový stykač, jednopólový jistič pro každou fázi, jistič pro obvod termostatu a výstražnou kontrolku.
3. Komponenty rozvodné sítě: napájecí kabely, které napájejí topné kabely, signální kabely, které spojují senzory termostatu s ovládacím panelem, kabely a spojky, aby se zajistilo těsnost všech spojů.

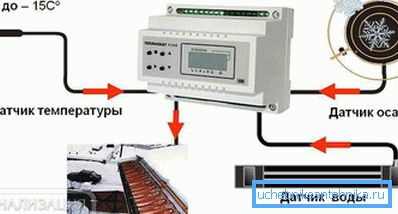

4. Termostat Chcete-li regulovat provoz celého kabelového systému pro vytápění, můžete použít dva typy zařízení: přímo termostat, který napájí systém v daném teplotním rozmezí, a meteorologickou stanici. Rozdíl meteorologické stanice je takový, že kromě nastaveného teplotního rozmezí může řídit přítomnost srážek a jejich tavení na střeše. Ve své skladbě je nejen snímač teploty, ale i snímač vlhkosti. Některé modely mají jak snímač vlhkosti, tak snímač teploty uvnitř.

Jde o to, že když se v kabelovém systému používá běžný termostat, budete muset situaci sledovat: pokud je na střeše srážky, spusťte systém ručně, a pokud nejsou, vypněte jej. Díky meteorologické stanici lze celý proces práce snadno automatizovat a zařízení může být odloženo, aby se vypnul. Ale přesto, když mluvíme o ceně, je výhodnější kupovat termostaty a dělat všechnu práci ručně. Teď se naučíme, jak připojit takový systém osobně.

Technická instalace topného systému

Za prvé uvidíme, do kterých zón je třeba položit topné kabely pro odvodňovací systém. Jedná se hlavně o místa, kde se vyplavuje voda z taveniny a oblasti, kde se vytváří mráz. Co jsou tato místa:

1. Žlaby. Je nutné položit topné kabely v kanálech v jedné nebo několika vláknech po celé délce.

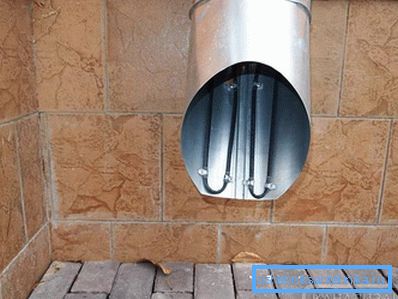

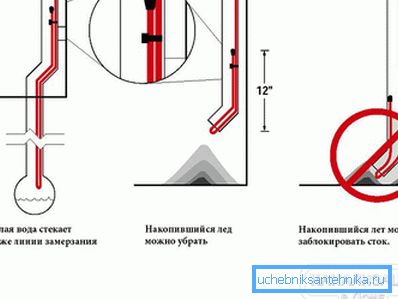

2. Odvodňovací trubky, výfukové potrubí od okapů. Navíc je třeba posílit krátery a výstup z potrubí, kde se nejčastěji vytváří led. Obvykle jsou v potrubí umístěny dva prameny kabelu.
3. Endova střechy. Kabel je uložen nahoru a dolů. Délka je zvolena nejméně 1 m od začátku převisu, ale doporučuje se to udělat o 2/3 celkové délky údolí.

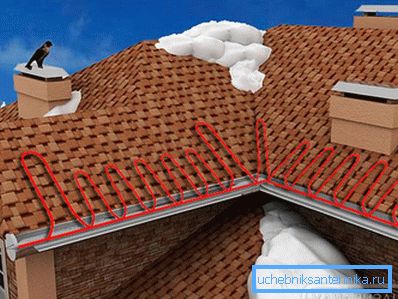

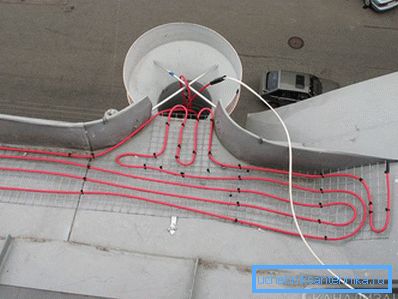

4. Aby se zabránilo tvorbě rampouchů a ledu na okapu střechy, jsou vodiče navrstveny pomocí metody "had". Tato schéma zahrnuje pokládku topného kabelu podél okraje římsy. Měli bychom mít na paměti, že na tvrdých plochách závisí krok hada na rozmanitosti vzoru a na měkkých střechách v závislosti na síle, kterou dodává kabel na metr čtvereční. Výška takového trojúhelníku je zvolena tak, aby na vyhřívaném povrchu nebyla vytvořena žádná studená zóna. V opačném případě se na takových místech může objevit led.
5. Kapelnik na linii oddělení tekutiny. Je nutné upevnit jeden nebo dva nitě, v závislosti na velikosti a provedení kapání.

A teď se podívejme podrobně na to, jak vybavit odvod kabelového vytápění. Systém musíte nainstalovat podle následujících pravidel:

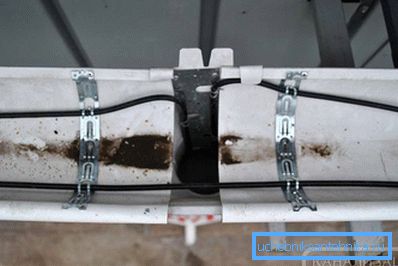

1. K upevnění topného kabelu v žlabách byste měli použít speciální montážní pásku. Pásky pásky, instalované napříč, bezpečně drží kabel na žlabu. Krok montáže pásky pro různé kabely je jiný. Například samoregulační kabel musí být připevněn v přírůstcích 50 cm a odporový kabel je 25 cm. Páska je upevněna na skluzu pomocí nýtů a pro zabránění přetržení jsou na těchto místech ošetřena těsnicí hmotou.

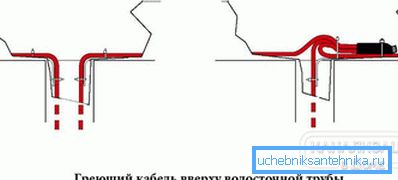

2. V odvodňovacích potrubí jsou kabely upevněny pomocí montážní pásky nebo trubky smršťovací. V případě, kdy je výška potrubí větší než 6 m, doporučujeme, aby byl kabel dodatečně připojen k kovovému kabelu v izolačním plášti, aby se k němu mohlo přenášet celé zatížení.
3.
   V nálevce a na konci potrubí jsou topné kabely připevněny pomocí stejné montážní pásky s nýty.

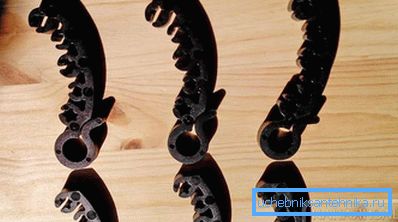

4. U střešního materiálu musí být kabel upevněn upevňovacím páskem na těsnění. K dispozici je i další možnost: u měkké střechy dochází k upevnění díky speciálním klipům SLT-C, které jsou ke střeše upevněny šrouby nebo nehty. Existuje však možnost, že střecha začne unikat, takže vše musí být utěsněno silikonovým těsněním. V kovové střeše jsou tyto spony připevněny k žebrám.
5. Před upevněním prvků topného systému je nutné zkontrolovat všechny místa instalace. Neměly by být cizí předměty, ostrými hranami může kabel poškodit.
6. Kabelové profily by měly být zkontrolovány v souladu se svou délkovou zónou vytápění.
7. Pokud se během testu ukáže, že kabel je příliš dlouhý nebo nemá dostatečnou délku, musí být řez vystřižen, odstraněn nebo přidán, utlumen, roztažen a zajištěn.
8. Poté je nutné instalovat montážní krabice, zasunout je a vypočítat izolační odpor dílů.
9. Následuje instalace snímačů termostatu, napájecí a signální kabely.
10. Dalším krokem je instalace ovládacího panelu.
11. Nyní se měří odpor a zazní signální a signální kabely.
12. Pro spolehlivost je nutné ověřit, zda funguje ochranný vypínací přístroj.
13. Poté zůstává pouze nastavit termostat na požadovaný teplotní rozsah a provést test celého systému.

To je všechno, teď se zahřívá váš odtok a převis střechy, což vám umožní vyřešit problém zmrazení vody v těchto místech, stejně jako tvorbu sněhu a rampouchů. Buďte opatrní dělat všechny práce na výšku. Používejte spolehlivý stojan nebo lešení.
