Jaký průměr potrubí zvolíte pro vytápění: popis základních

04-03-2018
Trubky

Když strávíte vytápění v bytě nebo v soukromém domě, vedle materiálu použitých trubek je třeba vzít v úvahu také rozměry jejich částí. Určují množství tekutiny, které má projít určitou jednotkou času, což významně ovlivňuje výkonnost celé struktury. Budeme dále diskutovat o tom, jak tento ukazatel najít.

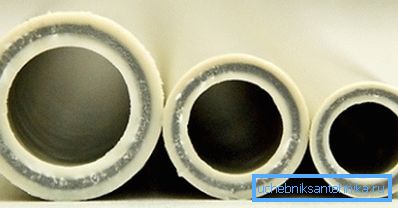

Na fotografii jsou různé průměry trubek vyztužených polypropylenem

Vztah mezi průřezem potrubí a kapacitou tlaku v něm

Na začátku je vhodné rozptýlit mýtus, že čím silnější je potrubí, tím intenzivnější je pohyb chladiva v něm. Při nadměrném nárůstu průměru může tlak v systému klesnout do takového rozsahu, že vytápění v domě se zcela nezlepší. Abyste tomu zabránili, přečtěte si následující tabulku, která uvádí parametry chladicí kapaliny pro nejběžnější typy trubicových výrobků:

Zobrazit trubku Spotřeba, m3/ h Rychlost, m / s Ztráta hlavy, m / 100 m
Ocelový nový 133? 5 60 1.4 3.6
Ocel stará 133? 5 60 1.4 6.84
PE 100 110 x 6,6 (SDR 17) 60 2.26 4.1
PE 80 110 - 8,1 (SDR 13,6) 60 2.41 4.8
Nová ocel 245? 6 400 2.6 4.3
Ocel stará 245? 6 400 2.6 7
PE 100 225 - 13,4 (SDR 17) 400 3.6 4
PE 80 225 - 16,6 (SDR 13,6) 400 3,85 4.8
Ocelová nová 630? 10 3000 2,85 1.33
Ocel stará 630 - 10 3000 2,85 1,98
PE 100 560 - 33,2 (SDR 17) 3000 4.35 1,96
PE 80 560? 41,2 (SDR 13,6) 3000 4,65 2.3
Nová ocel 820-12 4 000 2.23 0,6
Ocel stará 820? 12 4 000 2.23 0,87
PE 100 800 - 47,4 (SDR 17) 4 000 2,85 0,59
PE 80 800 ± 58,8 (SDR 13,6) 4 000 3 0,69

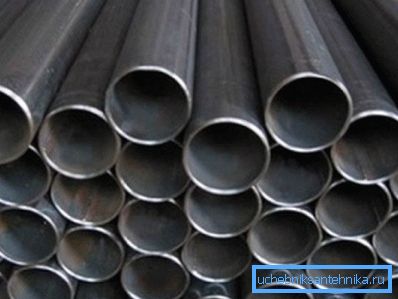

Kovové trubky 133? 5

Funkce výběru

Jak vybrat průměr potrubí pro vytápění? Pojďme se podívat na začátek s jejich popisem.

Popis

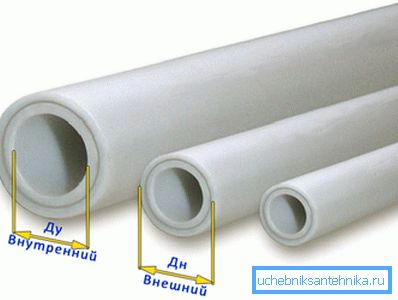

Vzdálenosti stěn potrubí

Volba průměru trubek pro vytápění je určena těmito vlastnostmi:

  1. Vzdálenost mezi vnitřními stěnami - vnitřním průměrem potrubí. Jedná se o nejdůležitější ukazatel ukazující propustnost budoucího návrhu.
  2. Vzdálenost mezi vnějšími stěnami - vnějším průměrem. Je zařazen do:
Třída Parametr, cm
Malé 0,5-10,2
Průměrný 10,2-40,6
Velký 40,6 nebo více
  1. Podmíněný průchod. Hodnota sekce je zaokrouhlena a převedena na palcové jednotky.

Rozdíl mezi vnějším a vnitřním průměrem je tloušťka stěny výrobku, která ovlivňuje přenos tepla potrubí.

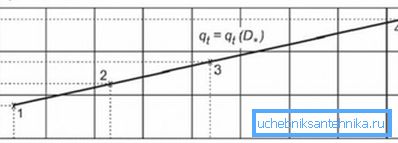

Řádek na grafu zobrazuje vztah mezi přenosem tepla a velikostí vnějšího průměru

Méně nebo více

Různé části měděných trubek pro vytápění

Po výpočtech mohou mít hodnoty určitý rozsah, ve kterém směru je lepší odchýlit se: od většího nebo menšího?

Odborníci se domnívají, že je racionálnější používat malou část z několika důvodů:

  1. V potrubí je menší množství chladicí kapaliny, které je třeba ohřívat. Tím se sníží náklady na provoz topného systému.
  2. Instalaci jednodušší provedete ručně.
  3. Nižší náklady na samotné tenké trubky ve srovnání s tlustšími vzorky.

Tip: neměli byste konkrétně podceňovat výsledky výpočtů, protože výrazně sníží účinnost topného systému a znemožní jej hluk.

Je třeba mít na paměti, že ideální rychlost je interval mezi 0,3 a 0,7 m / s.

Provádění výpočtů

Abychom pochopili podstatu procesu, zvažte jeho příklad nalezení optimálního průřezu pro topné potrubí umístěné v místnosti 20 m2.

Pokyn je následující:

  1. Nejdříve nalezneme indikátor požadovaného přenosu tepla. Pokud jsou stěny izolovány a stropy nepřesahují tři metry, pak na každých deset čtverečních metrů je třeba 1 kW tepelné energie. Nahradit naši verzi a získat 2 kW.
  2. Dále přidáme potřebnou rezervu ve výši dvaceti procent, která nám nakonec dá 2,4 kW.

Tip: Při výpočtu online se doporučuje používat kalkulačku. Takový program může výrazně zjednodušit úkol a vyhnout se typickým chybám.

  1. Pokud v místnosti jsou okna, přidejte stejný počet baterií o kapacitě nejméně 1,2 kW. Obvykle jsou umístěny přímo pod okenními otvory.

Důležité: hodnota síly může trvat více, ale v žádném případě méně, protože váš systém nebude zvládat svůj úkol.

  1. V tabulce s vnitřními průměry najdeme získanou hodnotu výkonu 2400 W. Tam je vidět, že pro daný topný systém jsou vhodné trubky o průměru osmi milimetrů. Rychlost kapaliny se rovná 0,6 m / s, průtok - 105 kg / h a přesný tepelný výkon - 2453 wattů.

Rovněž je povoleno použít potrubí o průměru deseti milimetrů, rychlost chladiva se sníží na 0,4 m / s, průtok se zvýší na 110 kg / h a kapacita se zvýší na 2555 W.

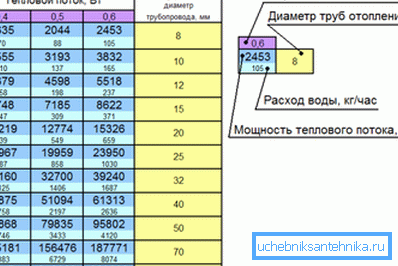

Tabulka vnitřních průměrů trubek topného systému

Závěr

Výběr průměru potrubí pro vytápění je velmi důležitým úkolem a výkon celého systému závisí na správnosti tohoto stupně. Příliš velké výrobky mohou úplně přestat plnit své funkce a příliš tenké budou pracovat neefektivně a hlučně (viz také článek Vnější průměr trubek - vše, co potřebujete vědět o rozměrech).

Proto je nutné brát v úvahu všechny podrobnosti při výpočtech a volbách, aby bylo dosaženo maximálního účinku. V článku uvádíme všechny potřebné informace.

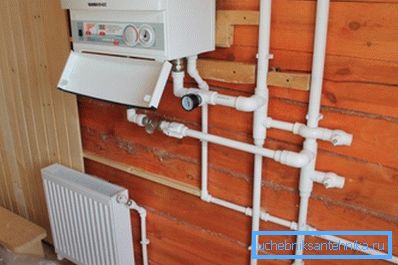

Optimálně dimenzované topné trubky

Na prezentovaném videu se můžete seznámit s dalšími materiály, které mají přímý vztah k danému tématu. Buďte opatrní při výpočtech!
